На фотографиях ниже устройство лазеров для эпиляции ADSS FG2000B, FG2000D горизонтальной и вертикальной модели лазера для удаления волос производителя косметологического оборудования АДСС. Моменты с ремонта ручки лазеров, осмотра водяной системы, обслуживание диодного лазера.

СРАЗУ ОТМЕЧУ, ЧТО В НАЛИЧИИ ЕСТЬ РАЗЛИНЧНЫЕ КОМПЛЕКТУЮЩИЕ И ЗАПАСНЫЕ ЧАСТИ ДЛЯ ДИОДНЫХ ЛАЗЕРОВ. ТАК ЖЕ КОНСУЛЬТАЦИЯ ПО РЕМОНТУ И НОВЫМ АППАРАТАМ ДЛЯ ПОКУПКИ. ЛАЗЕРЫ АДСС ХОРОШО СЕБЯ ЗАРЕКОМЕНДОВАЛИ И ДАННАЯ СТАТЬЯ ПОСВЯЩЕНА ИМ.

Если нужна консультация, то переход в вотс апп whats app

ЛАЗЕРЫ ДЛЯ УДАЛЕНИЯ ВОЛОС ПРОИЗВОДИТЕЛЯ ADSS ОТЛИЧАЕТ НАЛИЧИЕ НАДЕЖНОЙ ЭЛЕКТРОНИКИ, ТЕС- ОХЛАЖДЕНИЕ ВОДЫ ВНУТРИ АППАРАТА. В данной статье множество фото разобранных аппаратов АДСС, которые вероятно будут Вам полезны. Но лучше все таки проконсультироваться.

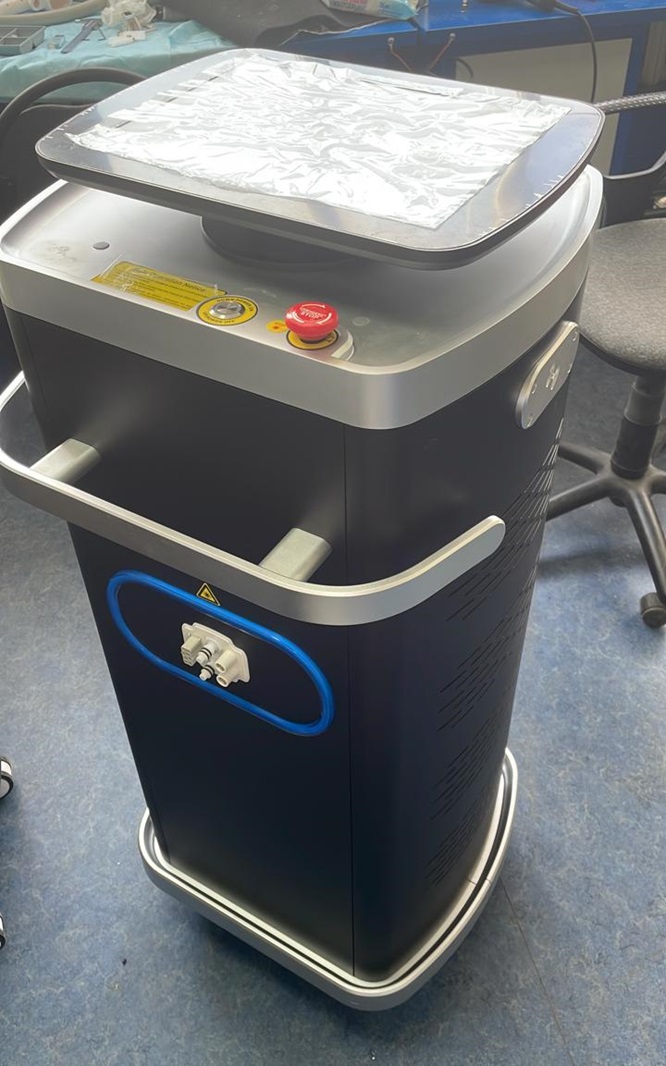

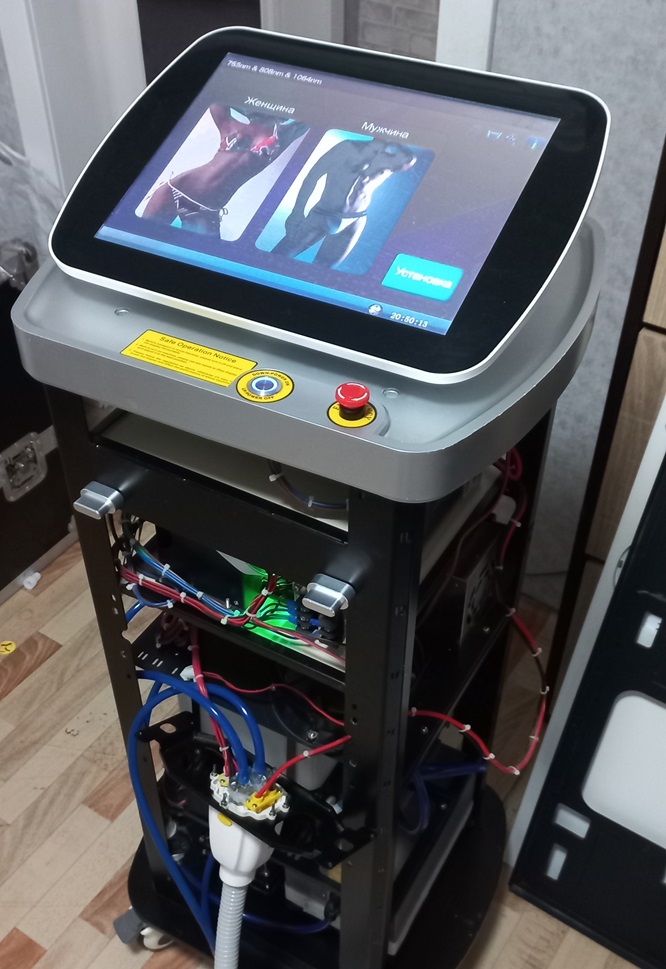

Вертикальная модель лазера АДСС FG2000B FG2000D.

Обзор устройство лазеров ADSS FG2000B, FG2000D, ремонт, запасные части. Диодный стек 500,600, 1200 ватт, фильтры очистки воды, пластиковый корпус, элементы Пельтье, экран, электронные платы. Не исправности ручек .

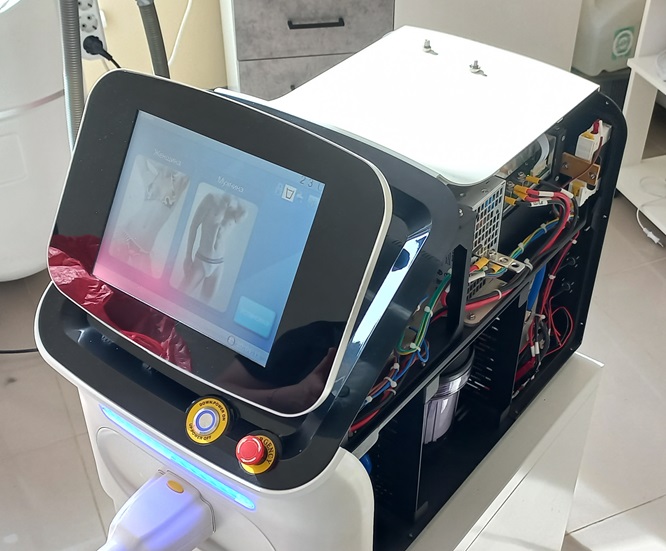

Горизонтальная модель лазера АДСС FG2000B.

Обзор устройство лазеров ADSS FG2000B, FG2000D, ремонт, запасные части. Диодный стек 500,600, 1200 ватт, фильтры очистки воды, пластиковый корпус, элементы Пельтье, экран, электронные платы. Не исправности ручек .

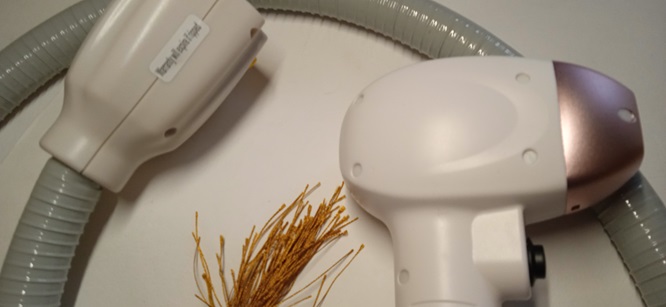

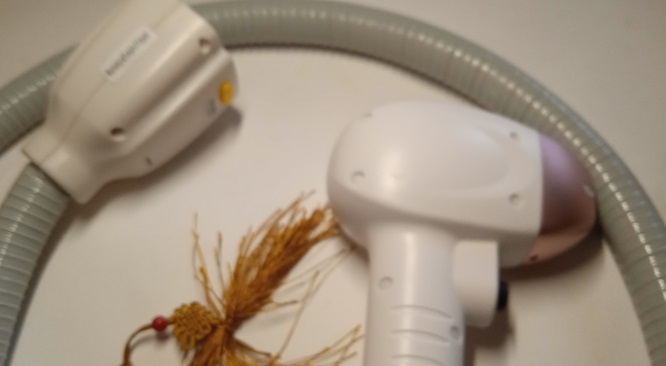

На фотографии ниже ручка, манипула диодного лазера адсс fg2000b, fg2000d старого образца. Стандартная мощность в данной ручке 500 ВАТТ ( редко 600 ватт).

Вертикальная модель лазера АДСС FG2000B.

На фотографии ниже ручка, манипула диодного лазера адсс fg2000b, fg2000d НОВОГО образца. В данной ручке 600 ватт ( про 800 ватт некоторые фирмы врут.)

Вертикальная модель лазера АДСС FG2000B.

В ручке  диодного лазера ADSS нового образца стоит диодный стек 808нм, лазерный излучатель 600 ватт. С завода можно заказать 1, 2 и 3 волны. Но по факту работают все 3 варианта.

Как отличить 1 волны от 2- или 3х волн в аппарате адсс? Да легко.

ДЛЯ ПРОВЕРКИ КОЛИЧЕСТВА ДЛИНН ВОЛН В ЛАЗЕРАХ АДСС FG2000B, FG2000D ДОСТАТОЧНО 1. НАЖАТЬ КНОПКУ "РЕЗЕРВ" НА ЭКРАНЕ ДИОДНОГО ЛАЗЕРА adss. 2. НАЖАТЬ КНОПКУ НА РУЧКЕ ЛАЗЕРА. БУДЬТЕ ОСТОРОЖНЫ. НО ПРИ НАЖАТИИ КНОПКИ НА ЛАЗЕРНЫЙ СТЕК ПОДАЕТСЯ НАПРЯЖЕНИЕ И ЗАГОРАЮТСЯ ПОЛОСКИ. В ЖИВУЮ ЕСЛИ В РУЧКЕ 1 ДЛИННА ВОЛНЫ - ТО ЯРКОСТЬ ОДНОГО ЦВЕТА. ЕСЛИ ПОЛОСКИ ЧЕРЕДУЮТСЯ, ТО ЗНАЧИТ В РУЧКЕ 1 ИЛИ 2 ВОЛНЫ. ЭТО КРАТКАЯ ИНСТРУКЦИЯ, ЛУЧШЕ НАПИШИТЕ И ПРОКОНСУЛЬТИРУЙТЕСЬ ПЕРЕД ПОКУПКОЙ ДИОДНОГО ЛАЗЕРА. К СОЖАЖЕНИЮ МНОГИЕ ПРОДАВЦЫ ВРУТ О ПАРАМЕТРАХ АППАРАТОВ.

ремонт ручки, манипулы лазера Вертикальная модель лазера АДСС FG2000B.

В данном случае на ремонте была ручка 600 ватт 808нм.

Вертикальная модель лазера АДСС FG2000B.

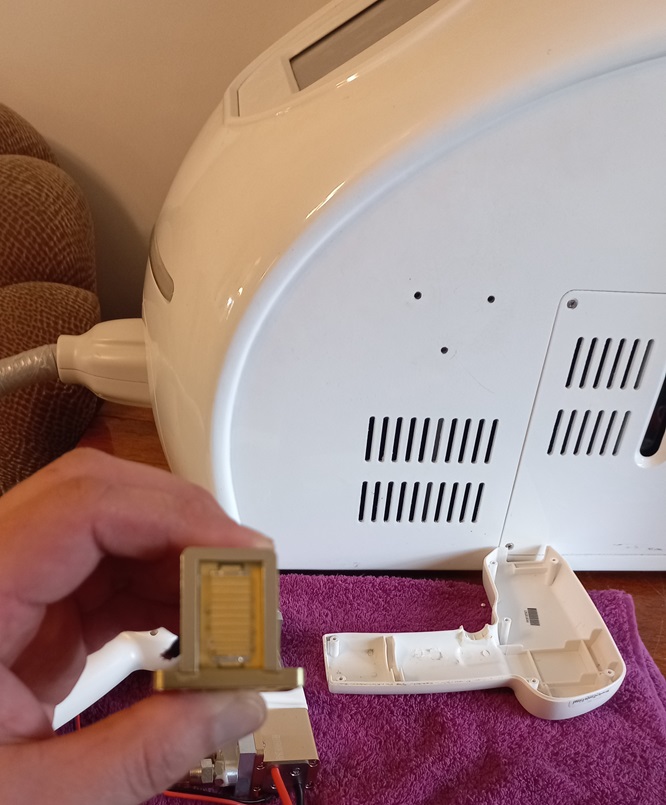

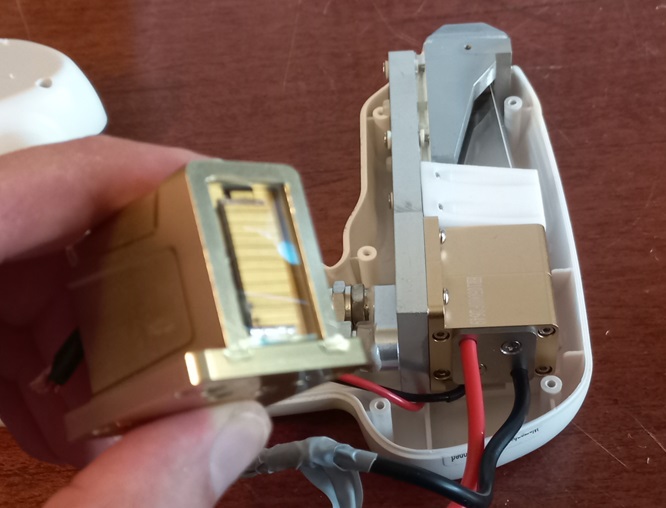

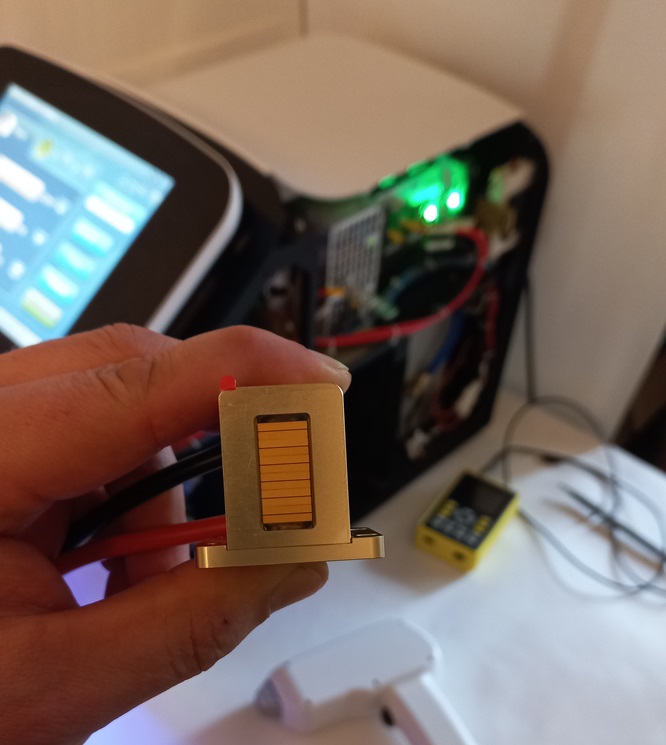

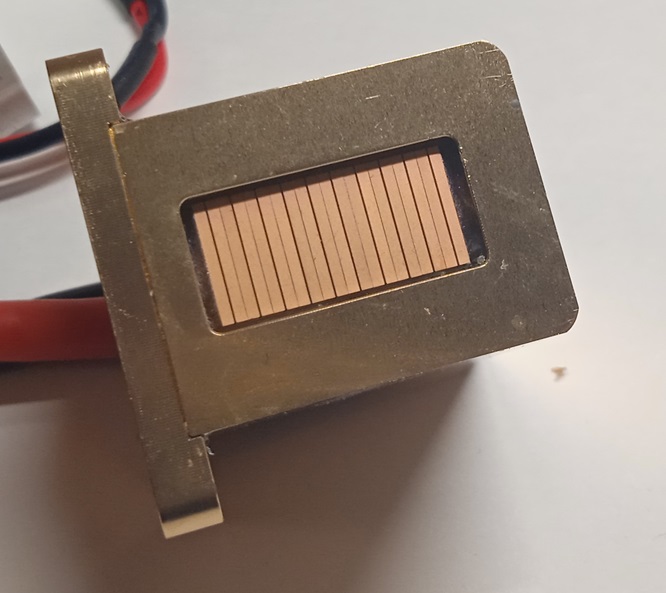

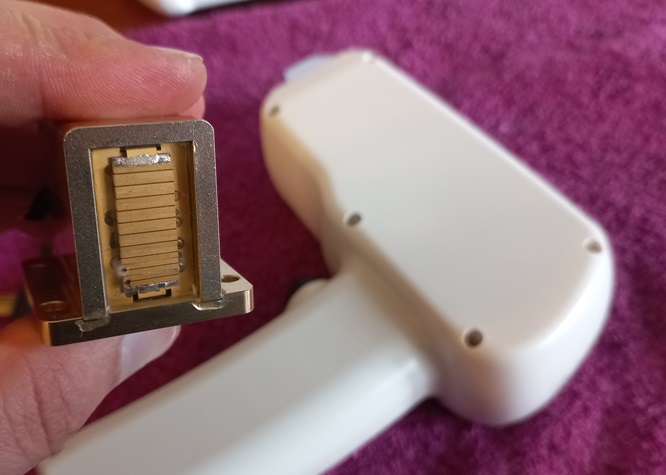

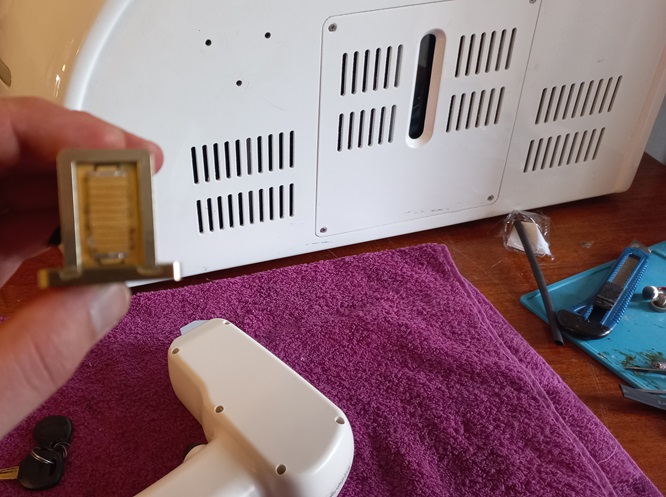

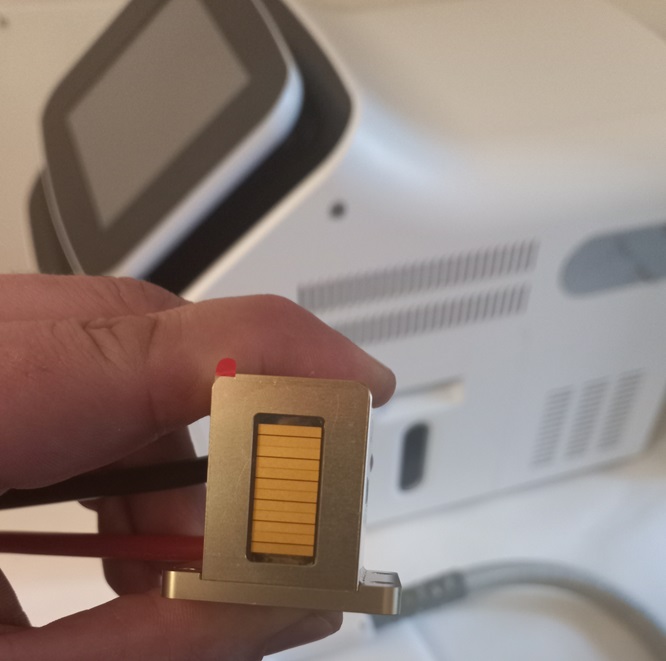

На фотографии ниже диодный стек 10 бар 500 ватт. Если Вы разобрали ручки и видите такую диодную матрицу, то это именно 500 ватт. Довольно стандартная мощность.

Вертикальная модель лазера АДСС FG2000B.

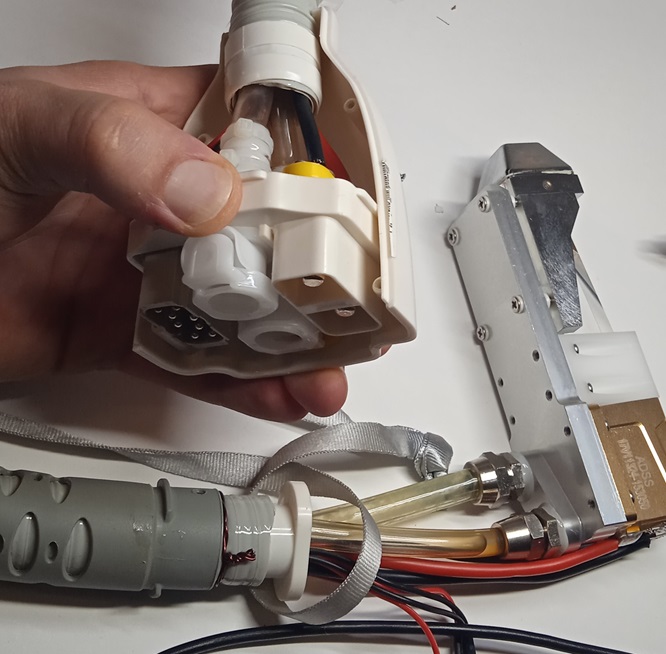

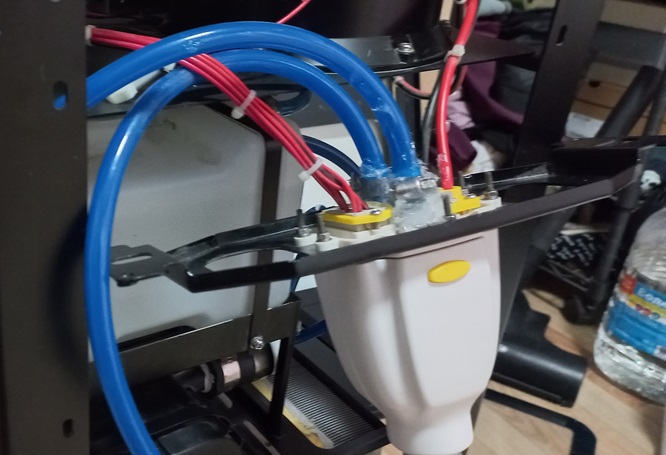

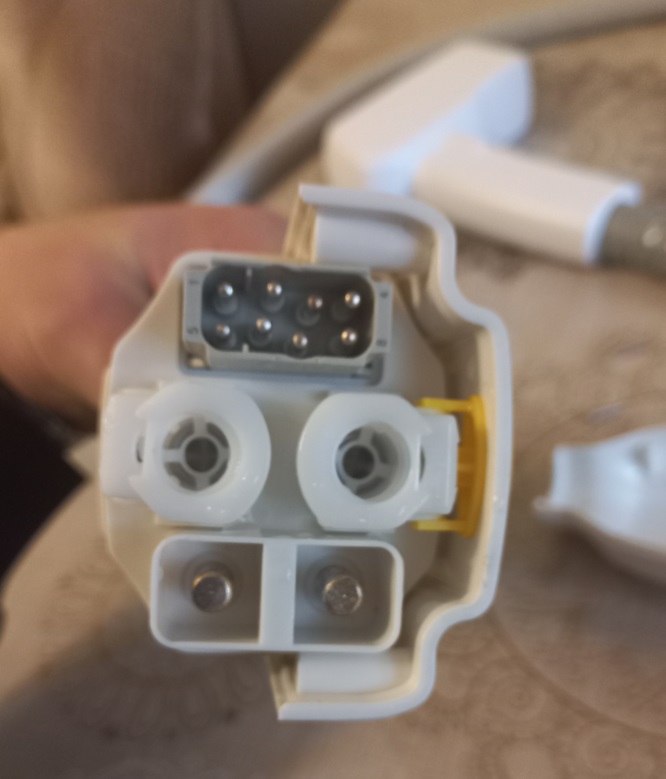

Так выглядят разъем ручки, манипулы диодного лазера адсс fg2000b, fg2000d . В процессе ремонта лазеров для эпиляции проводится проверка исправности элементов Пельтье, кнопок, проводов.

Вертикальная модель лазера АДСС FG2000B.

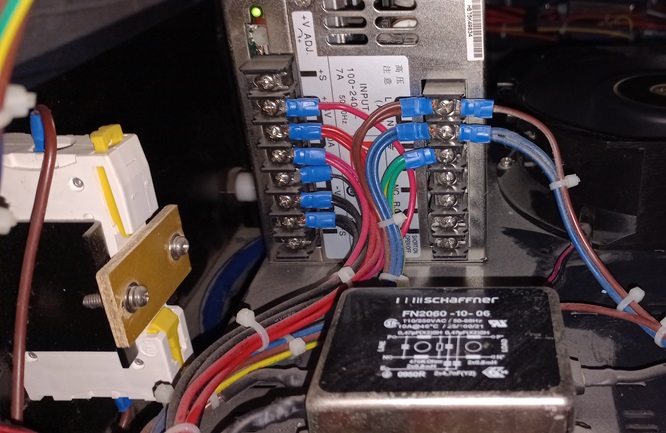

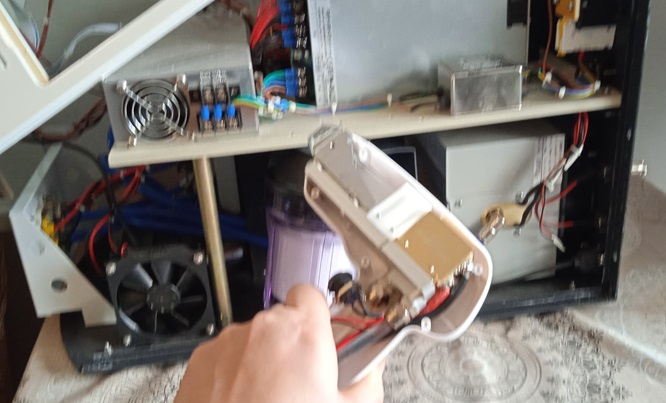

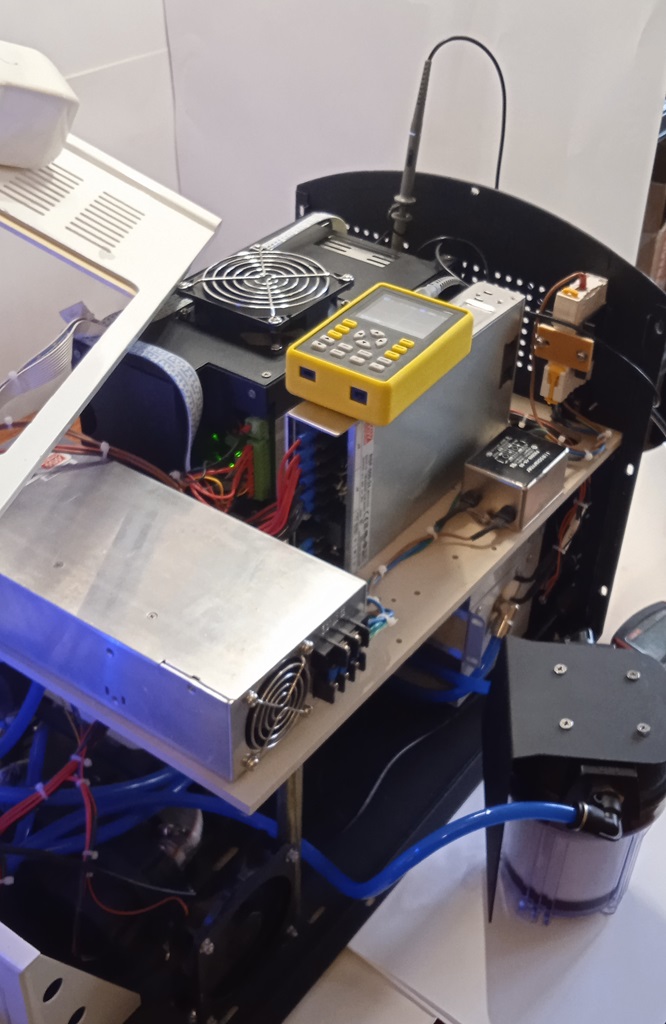

 А это уже электронная начинка аппарата. Отмечу, что Вы можете заказать по отдельности различные части аппарата. Для лазеров adss fg2000b fg2000d есть пластиковые корпуса ручек и самого аппарата, шланг, гофра, кнопки, элементы Пельтье, призмы, носик ручки, внешнее защитное стекло, лазерный стек 808нм 600, 500, 1200, 1600 ватт, водяной фильтр, колба для фильтра лазера adss, тес система, педаль, РУЧКА ВСБОРЕ ДИОДНОГО ЛАЗЕРА АДСС и другие запасные части.

Вертикальная модель лазера АДСС FG2000B.

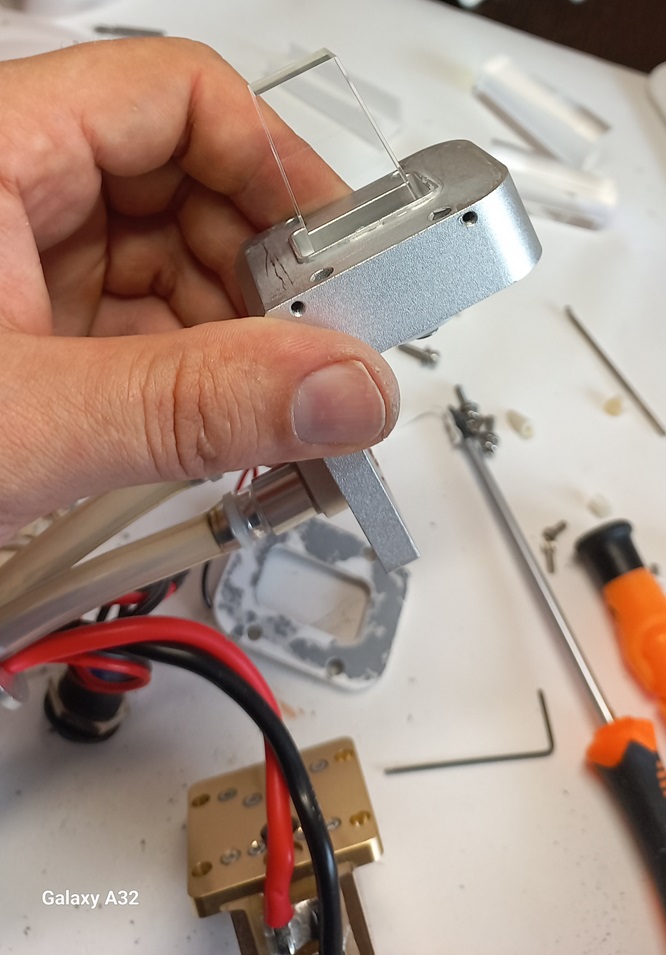

На фотографии ниже стеклянная призма ручки лазера адсс. ОТМЕЧУ, что в новых моделях бывает разная длинна. В наличии есть все варианты призмы ручки adss.

 Вертикальная модель лазера АДСС FG2000B.

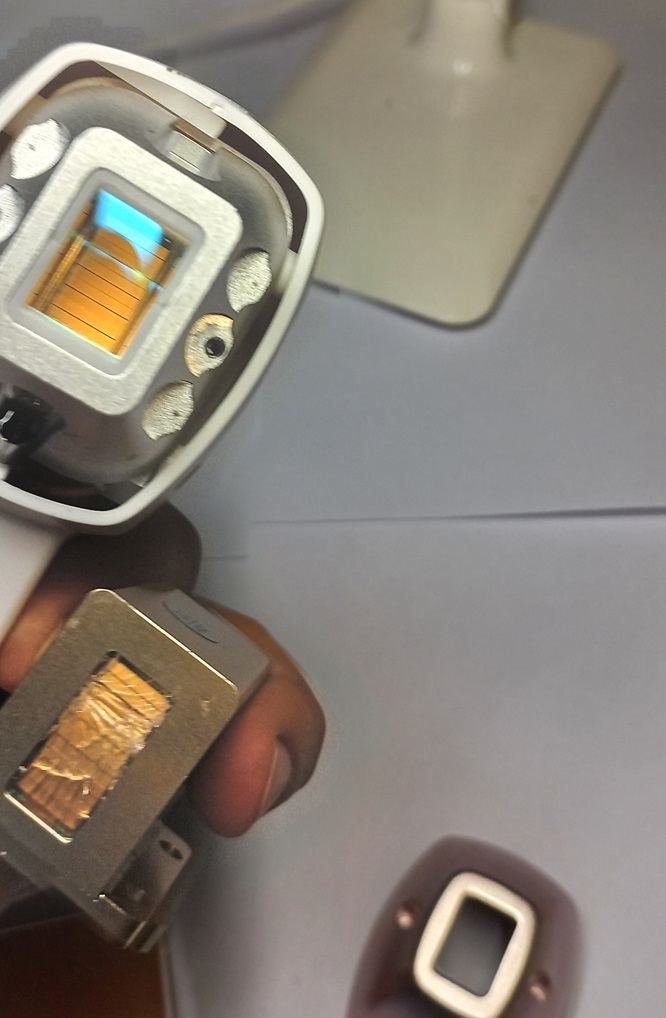

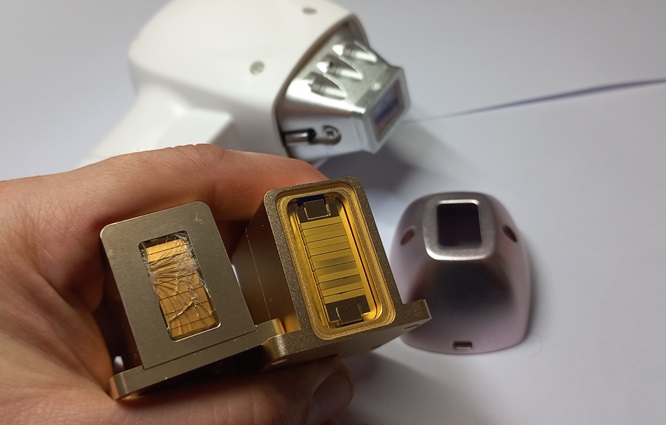

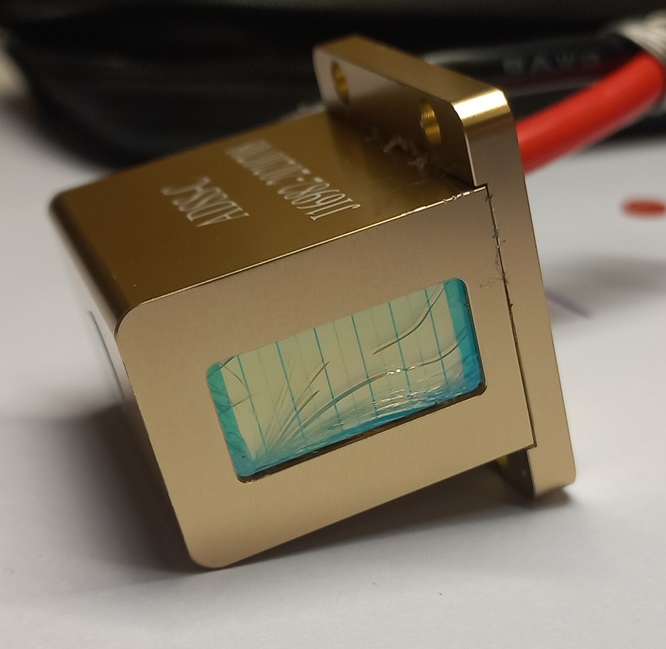

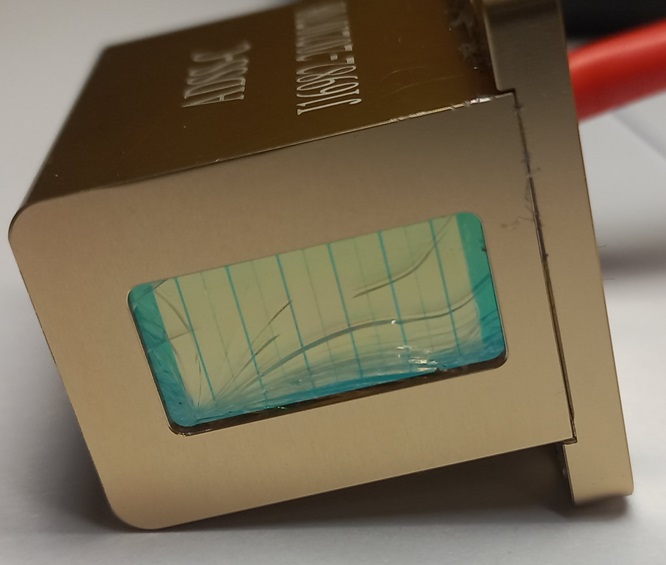

На фото ниже разбитое стекло диодной матрицы 600 ватт. Данная проблема решается заменой стекла. Данная проблема образовалась в результате падения ручки .

ремонт ручки диодного лазера adss fg2000b fg2000d , замена диодного стека 808нм

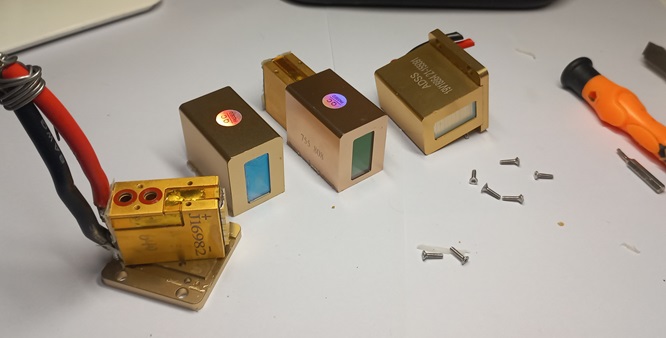

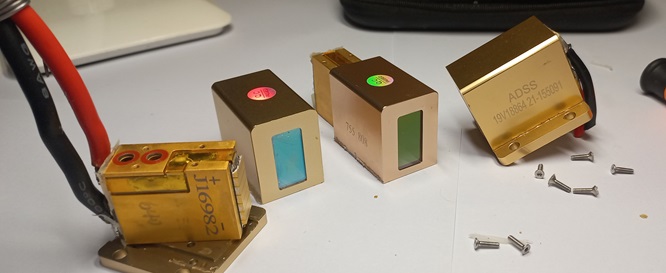

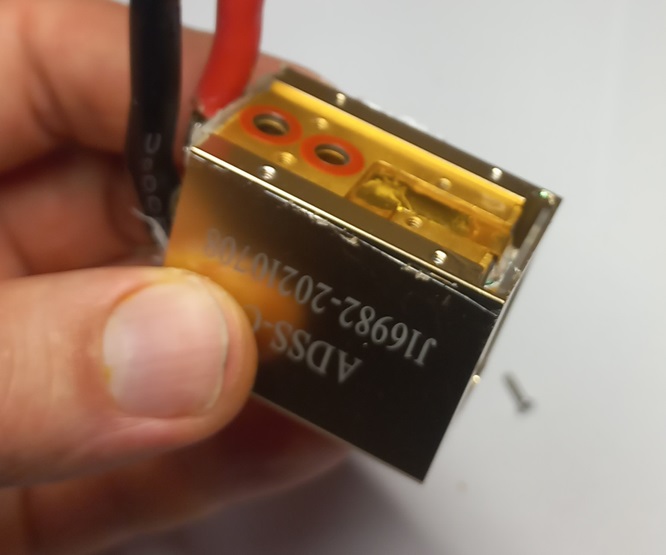

Так выглядит разобранный диодный стек, диодная матрица, лазерный излучатель ручки лазера адсс FG20000B, FG2000D. В данном ремонте была как раз замена защитного стекла. ОТДЕЛЬНО СТЕКЛО НЕ КУПИТЬ - ТОЛЬКО СНЯТЬ ОТДЕЛЬНО СО СТАРОГО СТЕКА МАНИПУЛЫ ЛАЗЕРА.



Так выглядит разобранный диодный стек, диодная матрица, лазерный излучатель ручки лазера адсс FG20000B, FG2000D. В данном ремонте была как раз замена защитного стекла. ОТДЕЛЬНО СТЕКЛО НЕ КУПИТЬ - ТОЛЬКО СНЯТЬ ОТДЕЛЬНО СО СТАРОГО СТЕКА МАНИПУЛЫ ЛАЗЕРА.

В ПРОДАЖЕ ЕСТЬ ОТДЕЛЬНО ЦЕЛИКОМ РУЧКИ ЛАЗЕРОВ ДЛЯ ЭПИЛЯЦИИ ADSS FG2000B , FG2000D, FG2000D+ и других лазеров для эпиляции. Кстати есть так же универсальные ручки - если нет другого выхода.

ремонт ручки диодного лазера adss fg2000b fg2000d , замена диодного стека 808нм

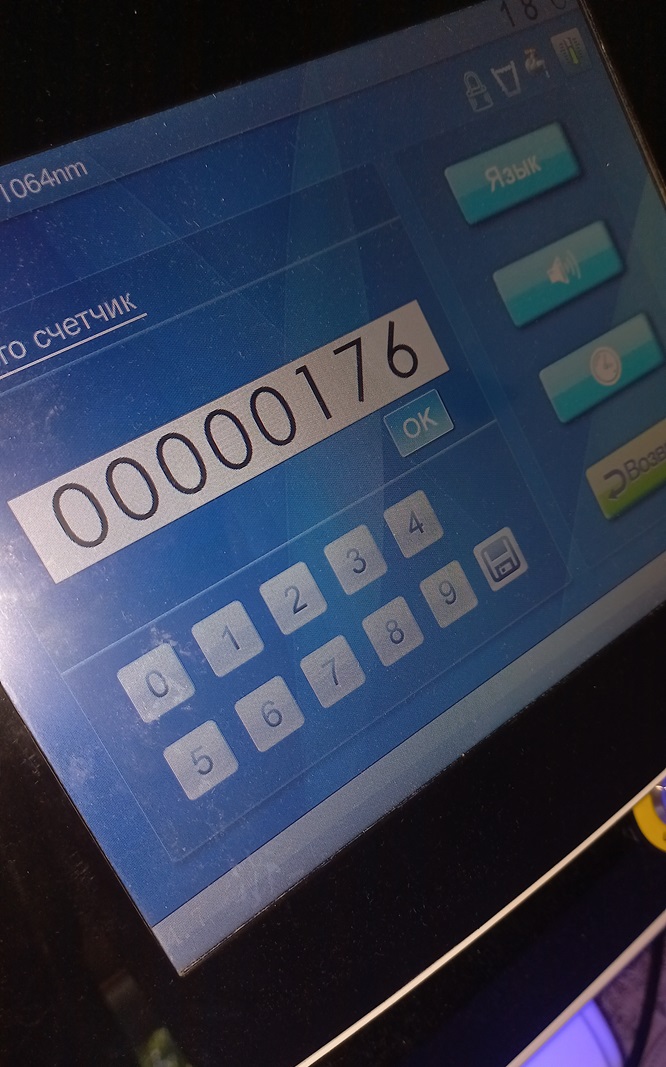

Меню диодного лазера адсс. Вероятно Вы не знали - но счетчик вспышек можно обнулить.

ремонт ручки диодного лазера adss fg2000b fg2000d , замена диодного стека 808нм, комплектующие

Процесс проверки сигнала напряжения работы диодного стека в диодном лазере адсс. Это важно при замете излучателя ручки диодного лазера.

ПРИ ПОКУРКИ ДИОДНОГО СТЭКА И САМОСТОЯТЕЛЬНОЙ ЗАМЕНЕ Я КОНСУЛЬТИРУЮ ПО ЗАМЕНЕ И ПРОШУ СОБЛЮДАТЬ СЛЕДУЮЩИЕ ПУНКТЫ:

1. Консультация по разбору и сборке ручки.

2. Консультация по чистке водяной системы и частей лазера от пыли.

3. Консультация по проверке напряжения.  У сигнала специальная форма.

ремонт ручки диодного лазера adss fg2000b fg2000d , замена диодного стека 808нм, комплектующие

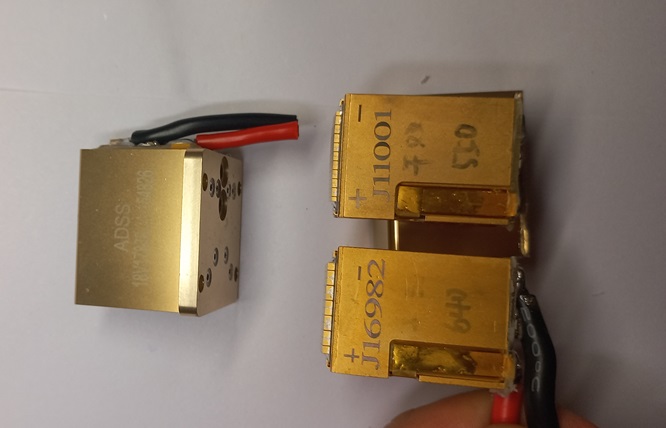

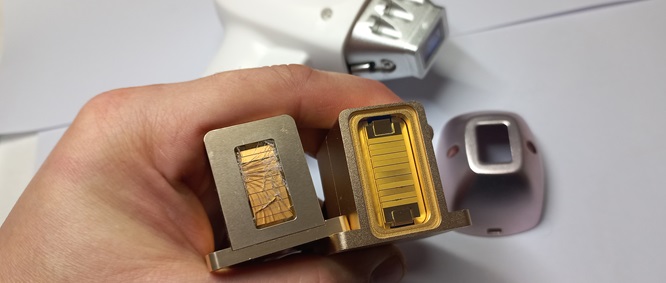

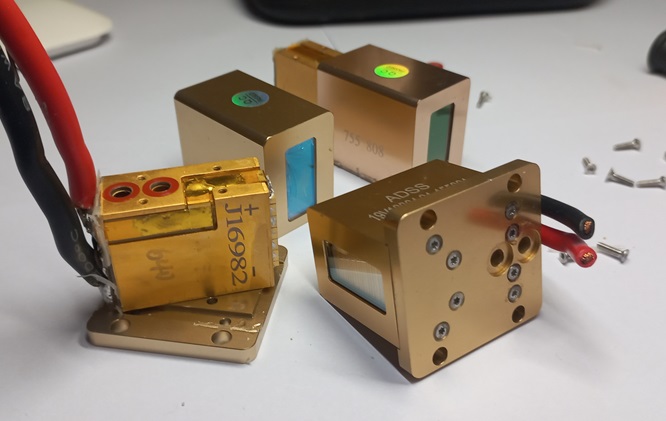

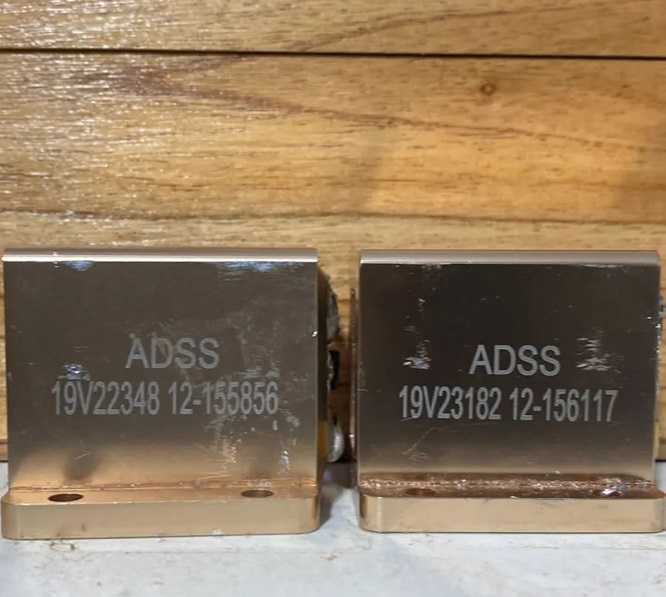

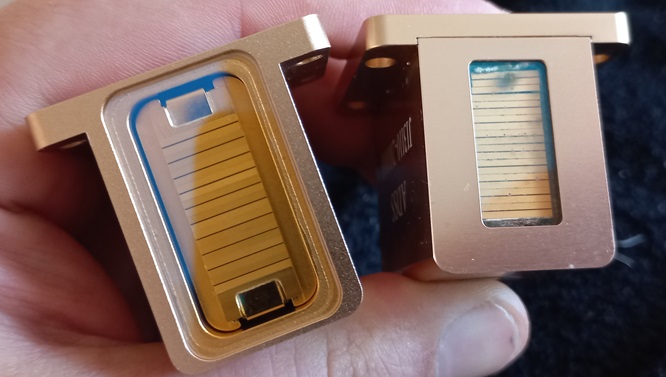

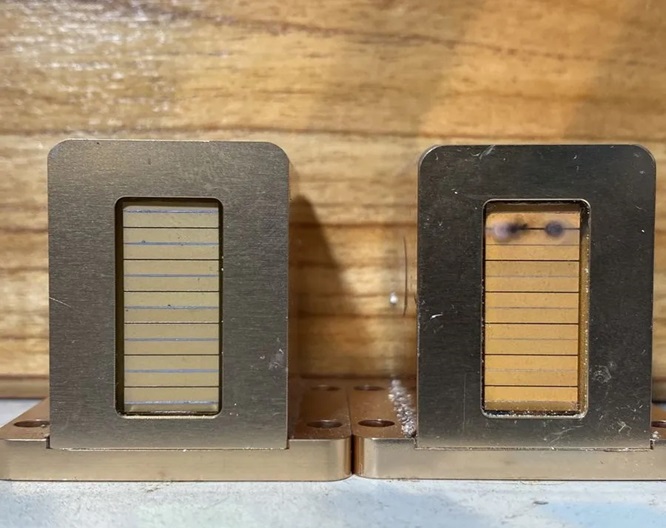

На фото 2 излучателя одинаковой мощности 600 ватт. Слева оригинал, справа аналог. В наличии есть разные варианты.

ремонт ручки диодного лазера adss fg2000b fg2000d , замена диодного стека 808нм, комплектующие

На фотографии ниже ручка, манипула диодного лазера adss fg2000b, fg2000d старого образца. Само устройство ручки довольно стандартное. В ручке стоит 2 элемента Пельтье, призма, защитное стекло, кнопка, пластиковый корпус ручки, манипулы, излучатель мощностью 500 ватт. Через ручку проходит поток воды для охлаждения , так как при работе излучателя и элементов Пельтье надо отводить тепло, чтобы не было перегрева деталей.

ремонт ручки диодного лазера adss fg2000b fg2000d , замена диодного стека 808нм, комплектующие

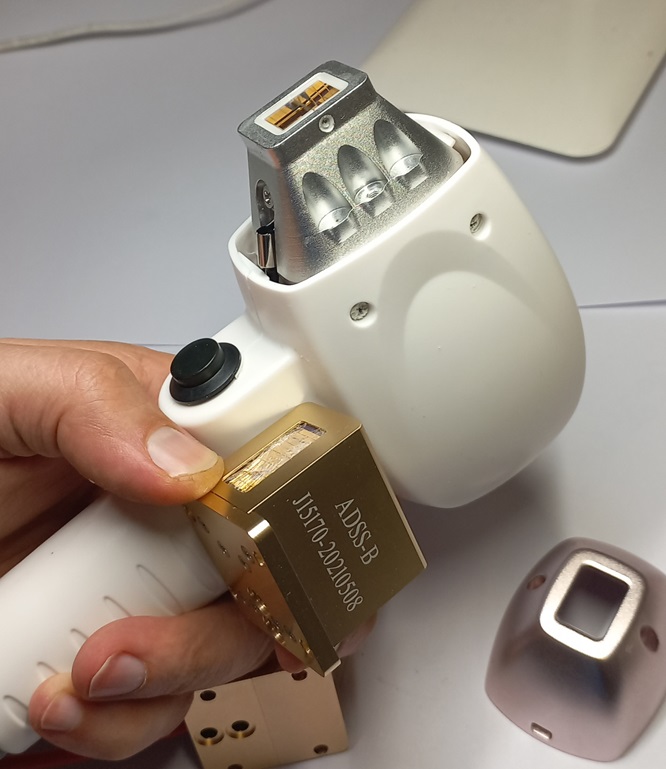

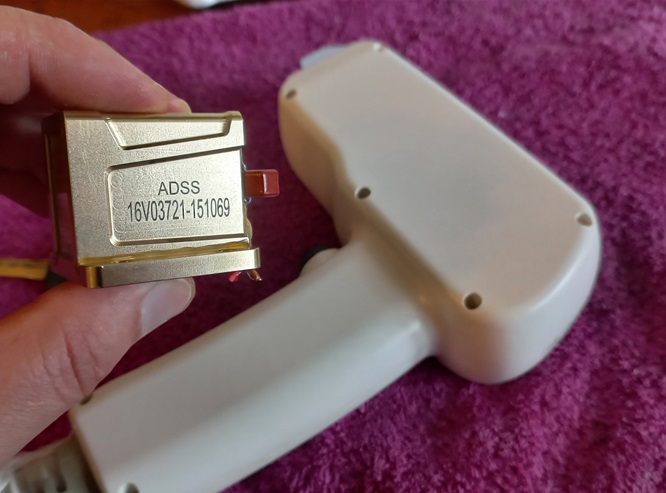

Оригинальный лазерный модуль  ручки лазера adss fg2000b, fg2000d  мощностью 600 ватт.

ремонт ручки диодного лазера adss fg2000b fg2000d , замена диодного стека 808нм, комплектующие

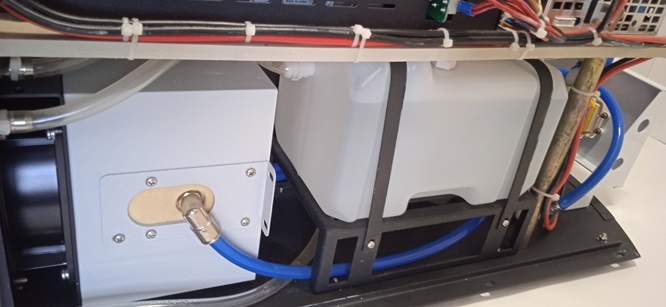

На фото разобранный лазер адсс вертикальный.

ВАЖНАЯ ОСОБЕННОСТЬ ЛАЗЕРОВ ЗАВОДА АДСС ) МЕЖДУ ЛАЗЕРОМ ADSS FG2000B И FG2000D В ПАРАМЕТРАХ НЕТ ОТЛИЧИЙ. РАЗНИЦА В БОЛЕЕ 100К НЕ ДЕЛАЕТ АППАРТА МОЩНЕЕ. ЕСЛИ ВМЕСТО СТАЦИОНАРНОГО ПОКУПАЕТЕ ВЕРТИКАЛЬНЫЙ ЗА БОЛЕЕ ПРИЗЕНТАБЕЛЬНЫЙ ВИД. НО ТАКАЯ СИТУАЦИЯ СО МНОГИМИ ЗАВОДАМИ. НАПРИМЕР В UNT РАЗНИЦА В РАЗМЕРЕ БОЧКА ДЛЯ ВОДЫ.

ремонт манипулы, ручки  диодного лазера adss fg2000b fg2000d , замена диодного стека 808нм, комплектующие

На фотографии ниже ручка, манипула диодного лазера adss fg2000b, fg2000d старого образца. Одна из проблем бывают трещины в корпусе ручки. Как итог необходима замена пластикового корпуса ручки.

ремонт манипулы, ручки  диодного лазера adss fg2000b fg2000d , замена диодного стека 808нм, комплектующие

Хочу отметить, что многие производители пишут " ресурс излучателя 20 000 000 вспышек, но НАДО БЫТЬ ЧЕСТНЫМ. Это просто число, и в аппаратах адсс средняя наработка до 10 000 000 вспышек при должном обслуживание. В самых простых аппаратах, не надежных это число 100тыс , при заявленных продавцом к примеру 20млн. вспышкам. В хороших аппаратах с компрессором на фреоне до 20 млн. Например кей лазер . ВЕРОЯТНО ВЫ НЕ ЗНАЛИ-  НО ОПТИМАЛЬНАЯ ТЕМПЕРАТУРА ВОДЫ ВНУТРИ АППАРАТА ДОЛЖНА БЫТЬ 23  ГРАДУСА ЦЕЛЬСИЯ. ЧЕМ ТЕМПЕРАТУРА ВЫШЕ- ТЕМ БЫСТРЕЕ ВЫЙДЕТ ИЗ СТРОЯ ЛАЗЕРНЫЙ ИЗЛУЧАТЕЛЬ.

ремонт манипулы, ручки  диодного лазера adss fg2000b fg2000d , замена диодного стека 808нм, комплектующие

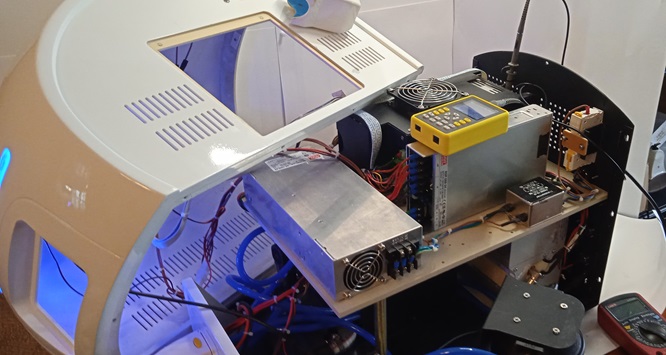

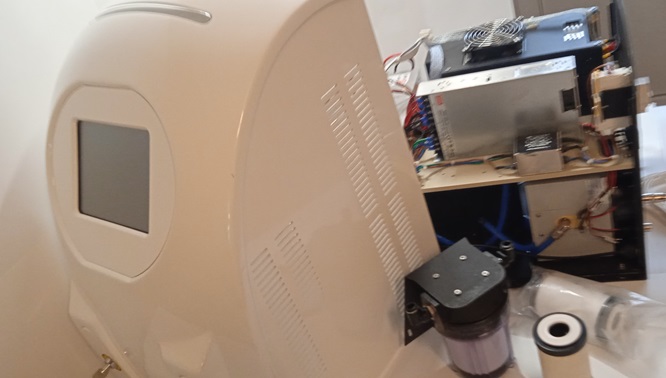

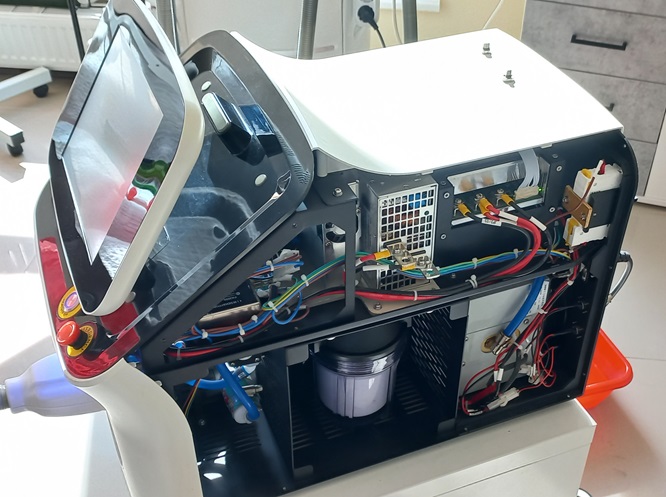

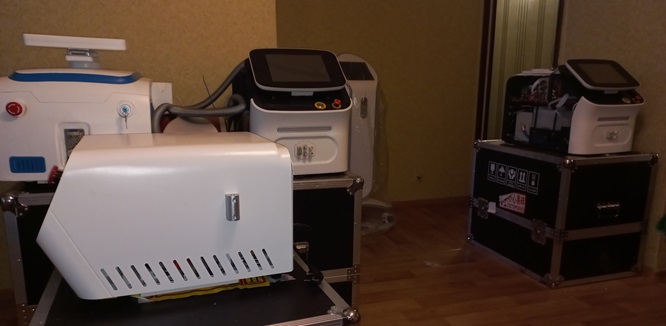

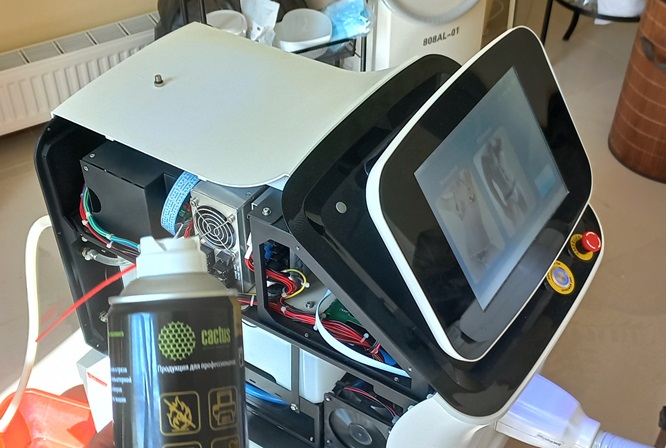

На фото ниже моменты обслуживания лазера адсс в старом корпусе. Аппараты уже старые , но надежные и иногда попадаются в обслуживании. На такие лазеры так же есть различные комплектующие. На фото осциллограф для проверки сигнала напряжения в лазере адсс.

ремонт манипулы, ручки  диодного лазера adss fg2000b fg2000d , замена диодного стека 808нм, комплектующие

Только с помощью осциллографа можно максимально адекватно оценить исправную работу электронных  плат в диодном лазере адсс fg2000b | fg2000d .

ремонт манипулы, ручки  диодного лазера adss fg2000b fg2000d , замена диодного стека 808нм, комплектующие

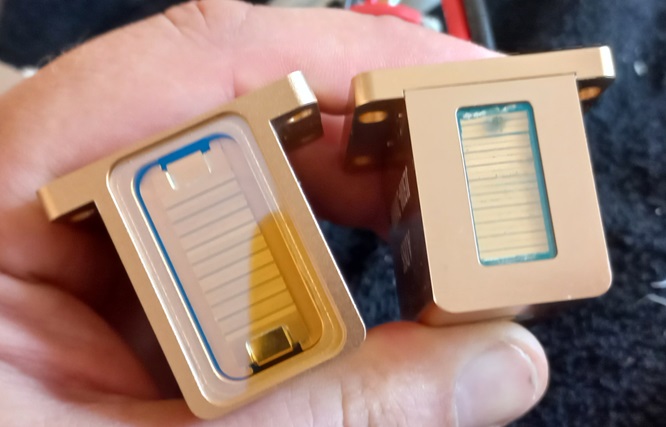

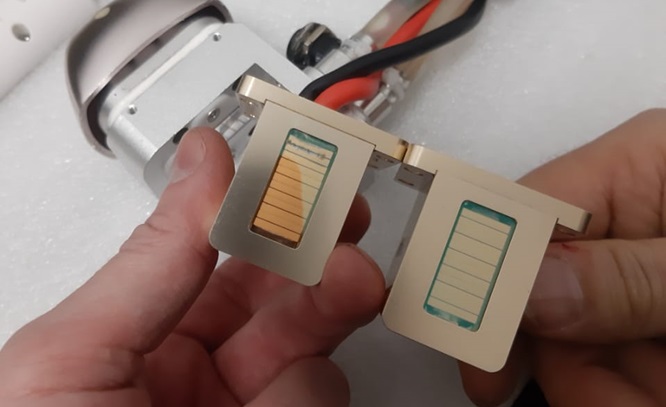

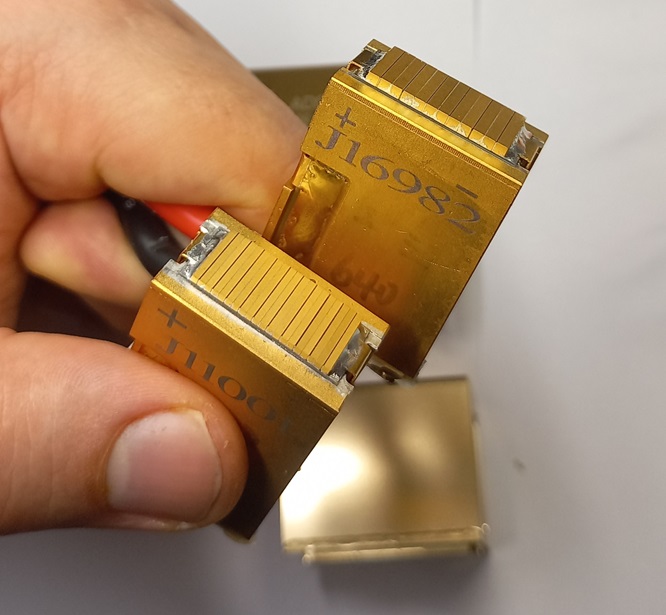

На фотографии ниже слева диодный стек 500 ватт 10 бар , справа диодный стэк 600 ватт 6 бар. Данные диодные сборки 808нм есть в наличии.

ремонт манипулы, ручки  диодного лазера adss fg2000b fg2000d , замена диодного стека 808нм, комплектующие

Адсс довольно широко продаются по всему миру. В наличии есть  диодная сборка мощностью 200, 250, 300, 350, 400, 500, 600, 800,1000, 1200, 1600 ватт 808нм. Встречаются лазерные стеки производителей   HT, HR, DVS, LST, HD, COE, HPL.

ремонт манипулы, ручки  диодного лазера adss fg2000b fg2000d , замена диодного стека 808нм, комплектующие

 На фото диодная матрица ручки лазера adss fg2000b старого образца. Данный стек был поменян на новый излучатель аналогичной мощности.

ремонт манипулы, ручки  диодного лазера adss fg2000b fg2000d , замена диодного стека 808нм, комплектующие

Вид лазерного модуля сбоку. В наличии есть различные аналоги.

ремонт манипулы, ручки  диодного лазера adss fg2000b fg2000d , замена диодного стека 808нм, комплектующие

На фото видно крышку отсека для колбы с фильтром.

ремонт манипулы, ручки  диодного лазера adss fg2000b fg2000d , замена диодного стека 808нм, комплектующие

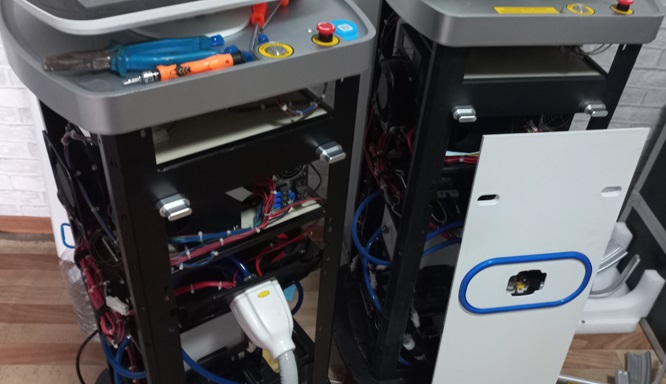

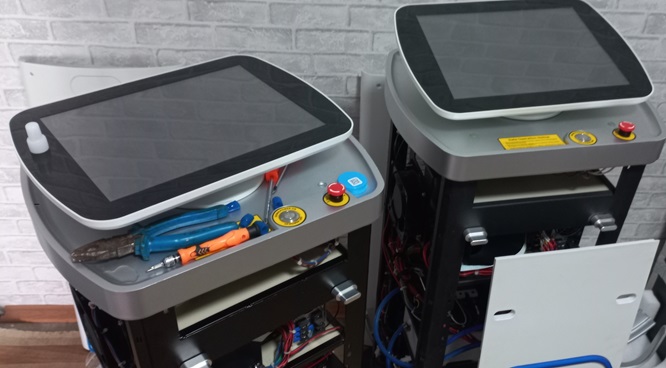

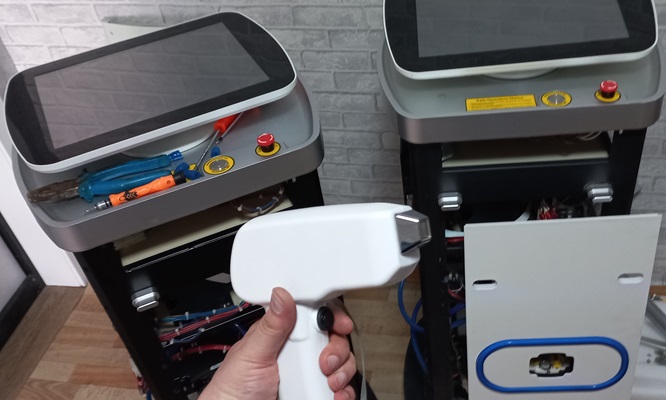

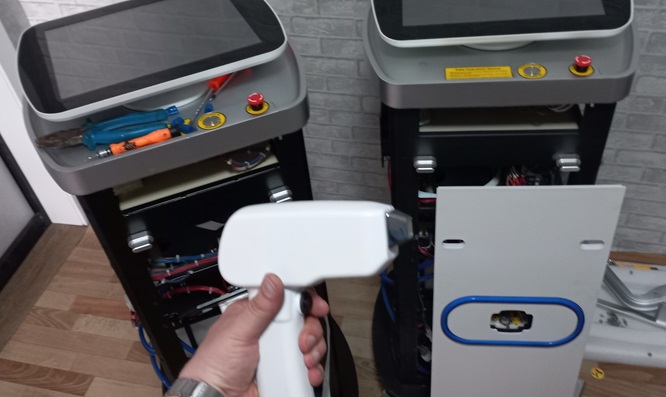

Один из моментов ремонт лазеров при параллельных ремонтов.

ремонт манипулы, ручки  диодного лазера adss fg2000b fg2000d , замена диодного стека 808нм, комплектующие

 На фото ниже предварительный осмотр ручки перед сборкой после замены диодного стека.

 ремонт манипулы, ручки  диодного лазера adss fg2000b fg2000d , замена диодного стека 808нм, комплектующие

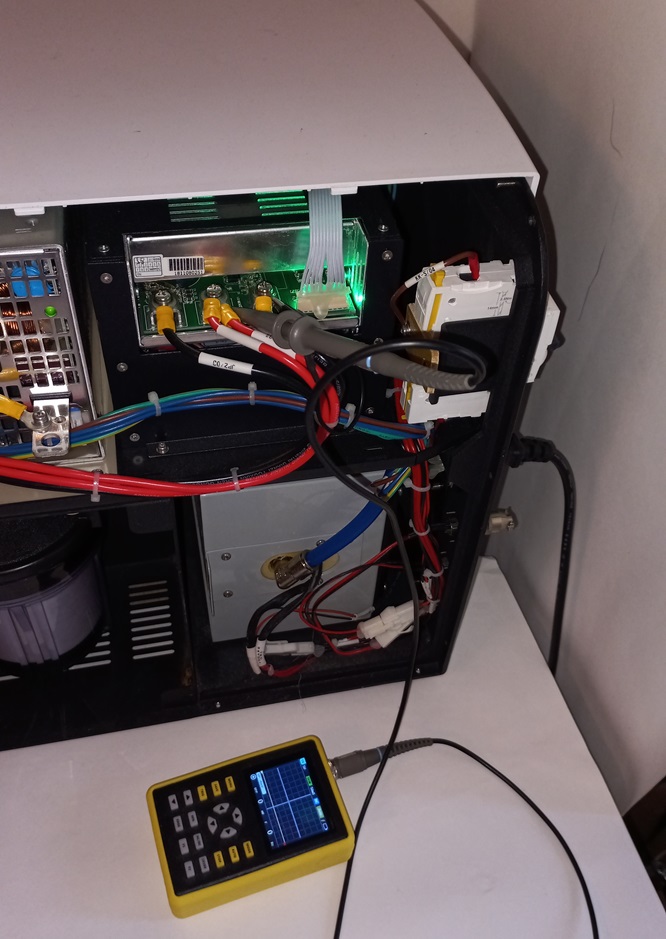

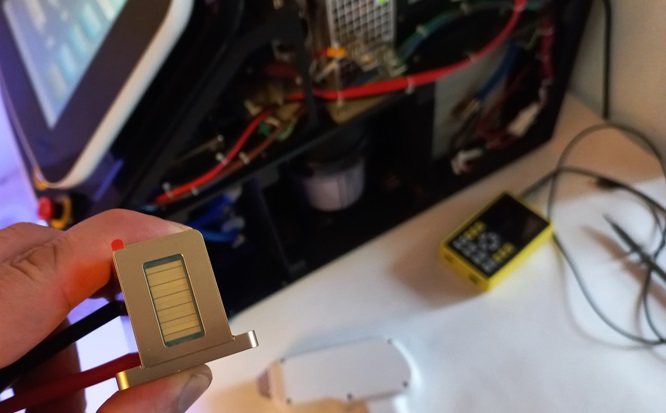

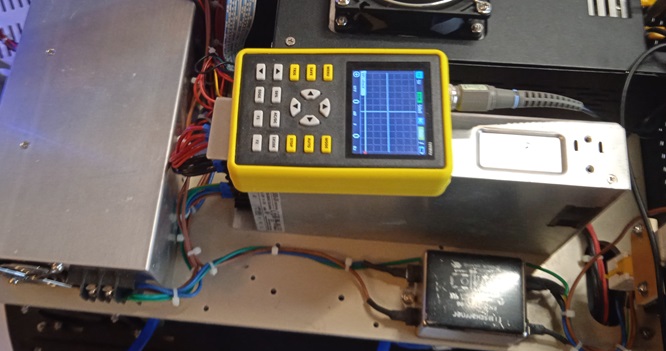

На фото ниже проверка формы сигнала напряжения, которое подается на лазерный диодный стек. Важно учитывать форму сигнала, чтобы новая деталь быстро не вышла из строя.

ремонт манипулы, ручки  диодного лазера adss fg2000b fg2000d , замена диодного стека 808нм, комплектующие

Еще 1 фото лазера адсс старого образца.

ремонт манипулы, ручки  диодного лазера adss fg2000b fg2000d , замена диодного стека 808нм, комплектующие

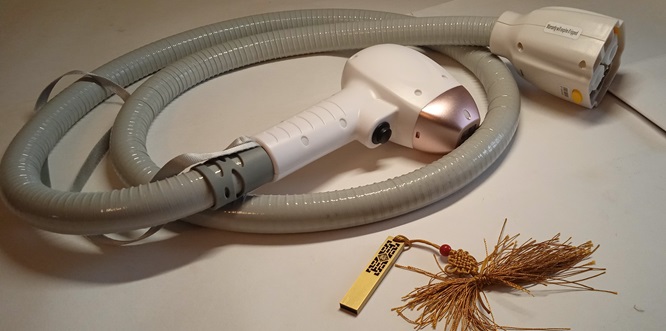

В продаже ручка для диодного лазера adss fg2000d , fg2000b, fg2000d+. На фото ручка с матрицей 600 ватт.

ремонт манипулы, ручки  диодного лазера adss fg2000b fg2000d , замена диодного стека 808нм, комплектующие

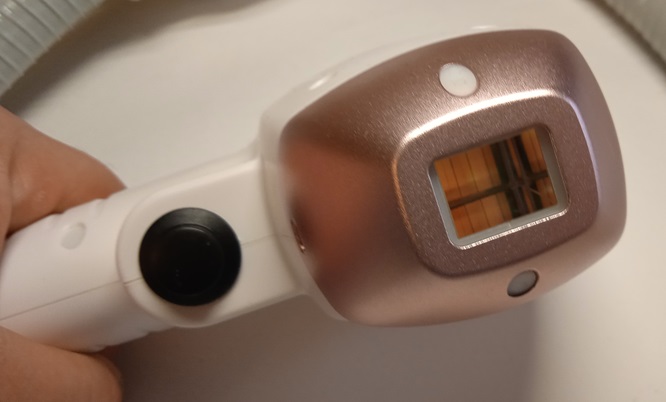

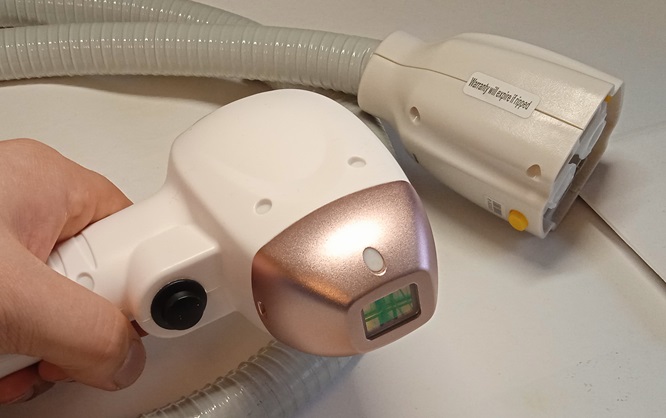

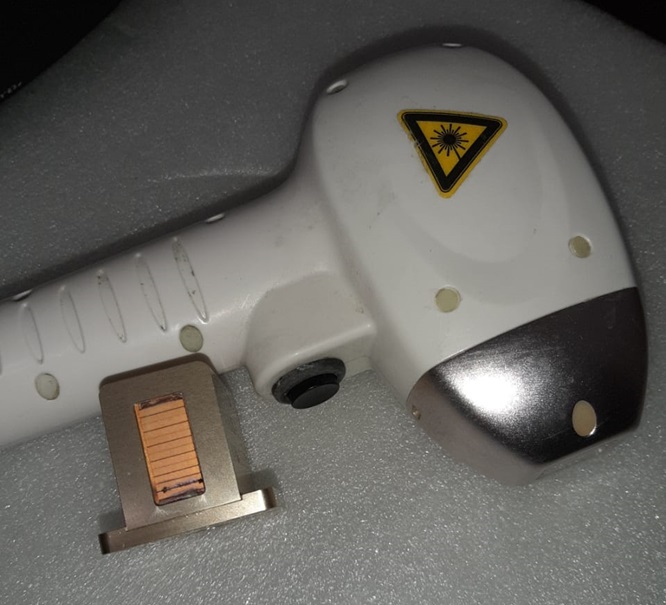

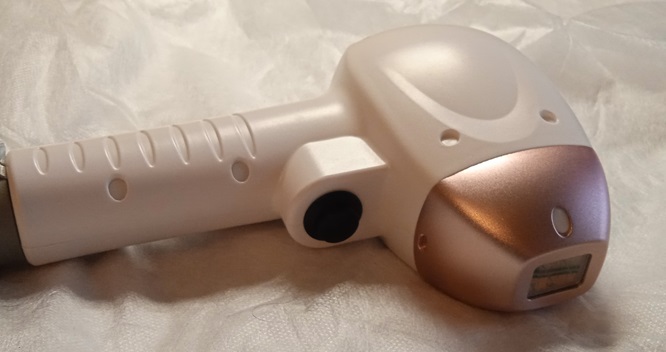

На фото ручка лазера для удаления волос производителя ADSS  с диодной матрицей 600 ватт.

ремонт манипулы, ручки  диодного лазера adss fg2000b fg2000d , замена диодного стека 808нм, комплектующие

На фото ручка лазера для удаления волос производителя ADSS  с диодной матрицей 600 ватт.

ремонт манипулы, ручки  диодного лазера adss fg2000b fg2000d , замена диодного стека 808нм, комплектующие

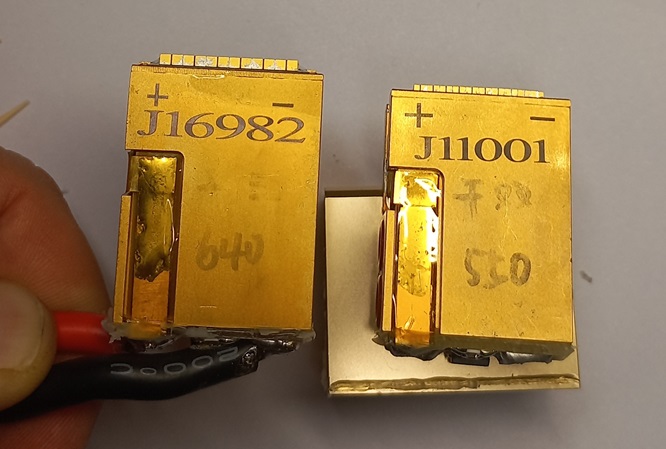

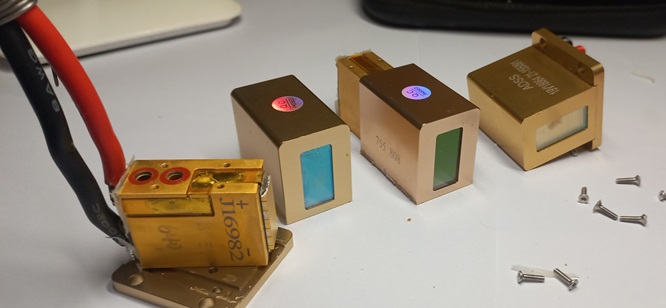

На фото разобранные диодные стеки 808нм. Внутри для охлаждения проходит вода - которая отводит тепло. В лазере адсс нужно менять воду 1 раз в месяц и водяные фильтры раз в 3 месяца.

ПРОПИШУ ЕЩЕ 1 РАЗ: ВОДА ТОЛЬКО ДИСЦИЛИРОВАННАЯ  И МЕНЯЕМ ОДИН РАЗ В МЕСЯЦ, ВОДЯНОЙ ФИЛЬТР ДЛЯ ОЧИСТКИ ВОДЫ В ЛАЗЕРЕ АДСС МЕНЯЕТСЯ 1 РАЗ В 3 МЕСЯЦА. ОЧЕНЬ ПЛОХАЯ ИДЕЯ МЕНЯТЬ ФИЛЬТР ВОДЫ ADSS  РАЗ В 6 - 12 МЕСЯЦЕВ.

ремонт манипулы, ручки  диодного лазера adss fg2000b fg2000d , замена диодного стека 808нм, комплектующие

В наличии диодный стек 808нм мощностью 200, 250, 300, 350, 400, 500, 600, 800, 1000, 1200, 1600 ватт. С диодным стеком могут быть различные проблемы. Если стек сгорел, то часто черные точки на диодном стеке ручке лазера видно визуально. В 99% процентах нужно менять диодный стек.

ремонт манипулы, ручки  диодного лазера adss fg2000b fg2000d , замена диодного стека 808нм, комплектующие

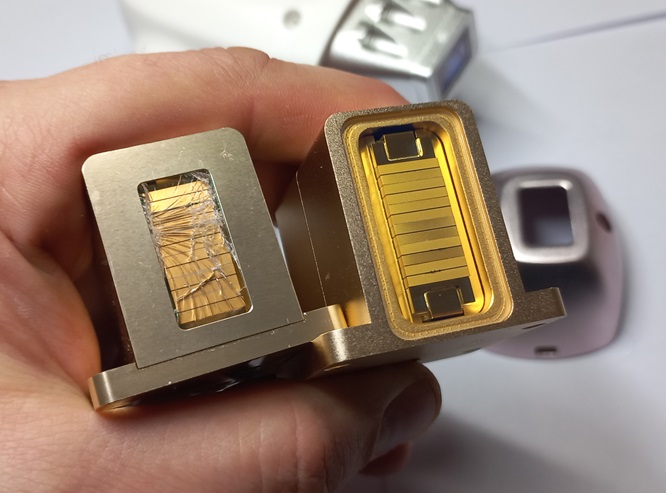

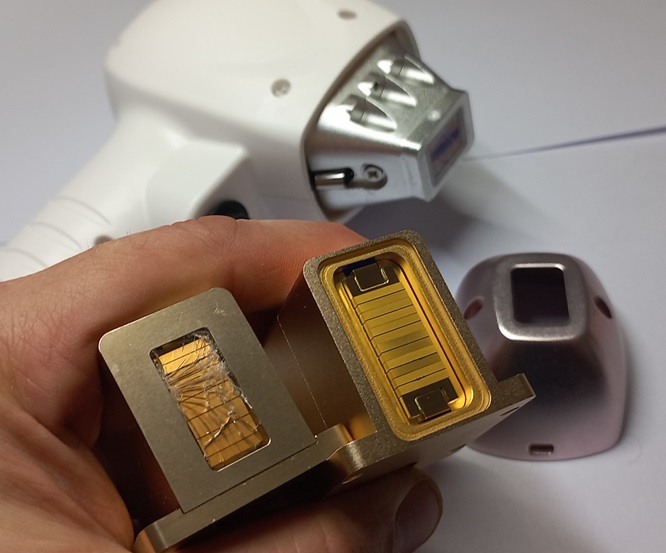

Ниже как раз проблема стека - разбитое защитное стекло. В данном случаи был использован новый стек, так как были еще проблемы с барами.

Если бары целые - то можно поменять только часть со стеклом, если есть б.у..

ремонт манипулы, ручки  диодного лазера adss fg2000b fg2000d , замена диодного стека 808нм, комплектующие

Работать с разбитым стеклом или призмой нельзя. Например призма, если есть сколы, придет к выходу диодной матрицы.

ремонт манипулы, ручки  диодного лазера adss fg2000b fg2000d , замена диодного стека 808нм, комплектующие

Напомню, что есть консультация онлайн то переход в вотс апп whats app

ремонт манипулы, ручки  диодного лазера adss fg2000b fg2000d , замена диодного стека 808нм, комплектующие

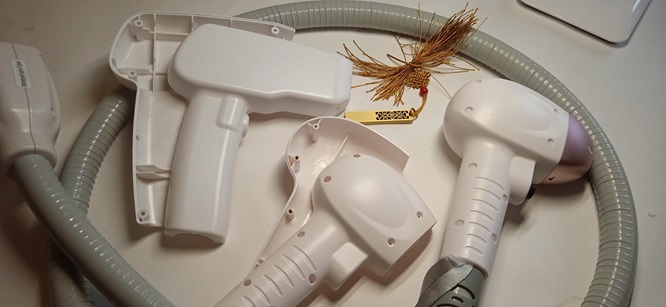

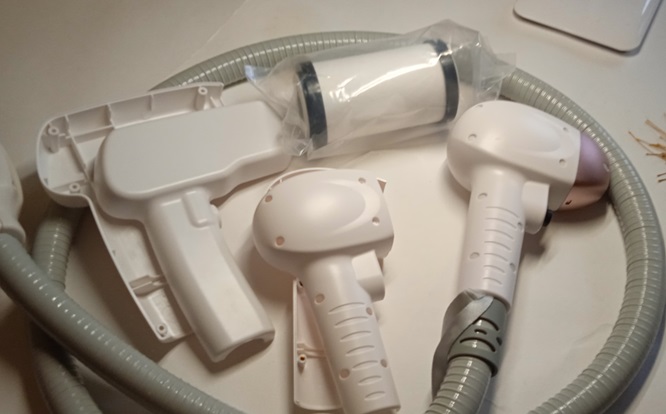

Моменты замена диодного пластикового корпуса ручки косметологического лазера adss fg2000b. В старом корпусе были трещины и по согласию клиента была замена. После замены - проверка и герметизация.

ремонт ручки  диодного лазера adss fg2000b fg2000d , замена диодного стэка 808нм 500 600 ватт, комплектующие

Момент ремонта диодного лазера для удаления волос.

ремонт ручки  диодного лазера adss fg2000b fg2000d , замена диодного стэка 808нм 500 600 ватт, комплектующие

ремонт ручки  диодного лазера adss fg2000b fg2000d , замена диодного стэка 808нм 500 600 ватт, комплектующие

На фото ниже видно загрязнение шлангов внутри ручки диодного лазера. После замены корпуса идет чистка трубок водяной системы.

ремонт ручки  диодного лазера adss fg2000b fg2000d , замена диодного стэка 808нм 500 600 ватт, комплектующие

Лазерный диодный стек 600 ватт 6 бар.

ремонт ручки  диодного лазера adss fg2000b fg2000d , замена диодного стэка 808нм 500 600 ватт, комплектующие

Лазерный диодный стек 600 ватт 6 бар. Через 1 бар проходит до 100 ампер. Так же встречаются бары мощностью 50 ватт ( пропускная способность 50 Ампер).

ремонт ручки  диодного лазера adss fg2000b fg2000d , замена диодного стэка 808нм 500 600 ватт, комплектующие

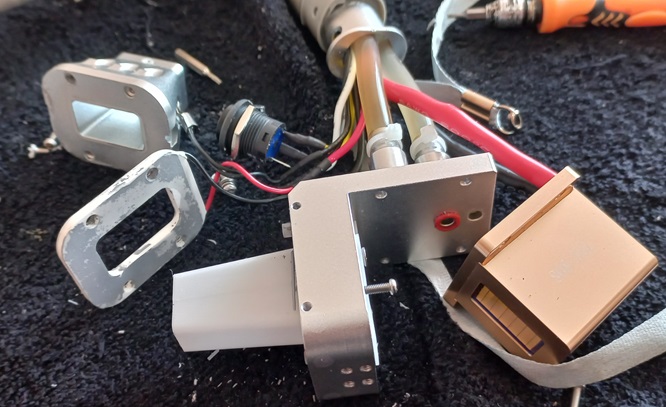

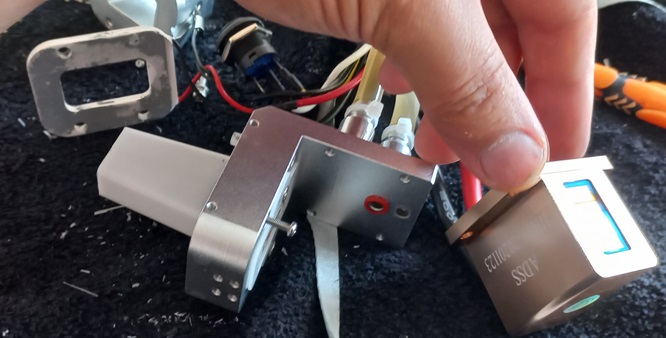

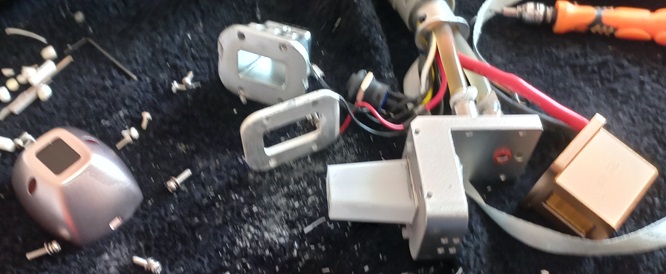

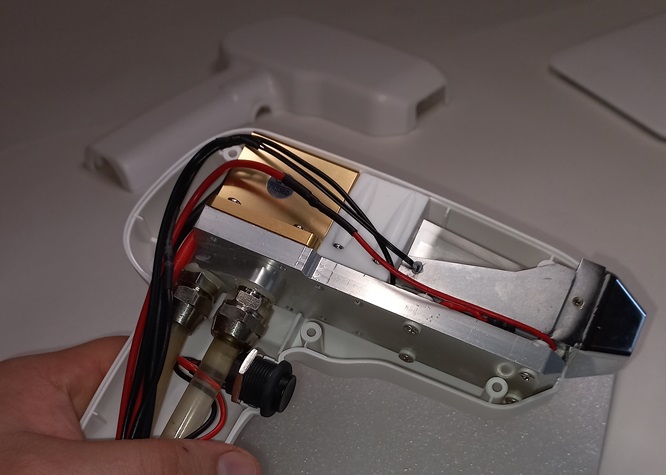

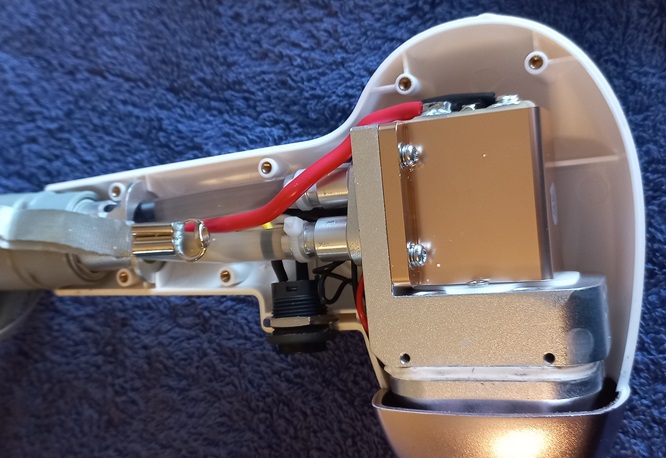

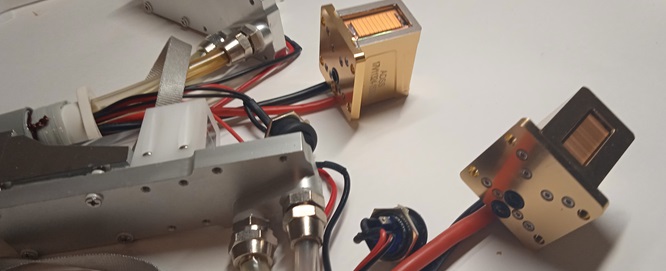

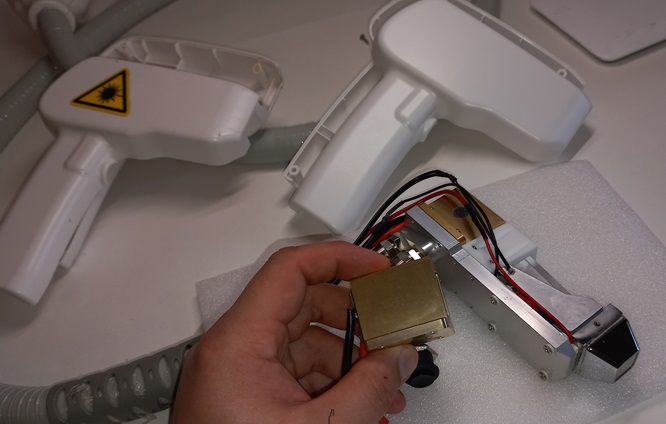

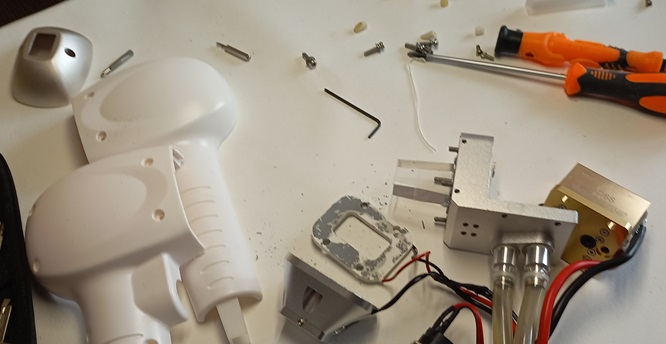

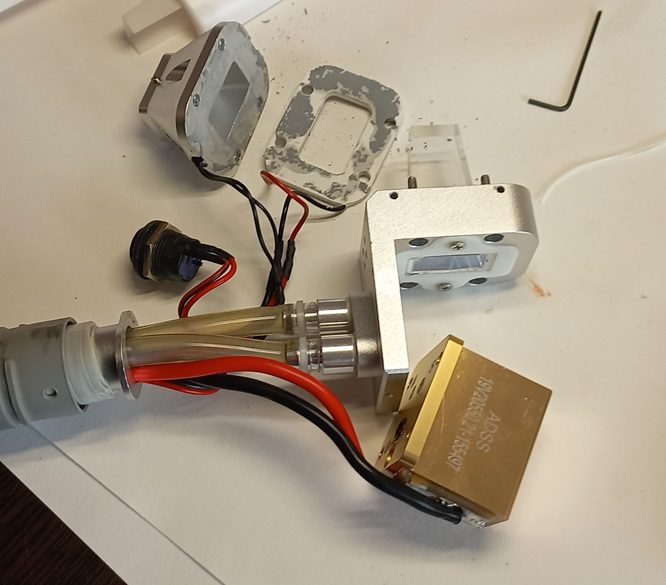

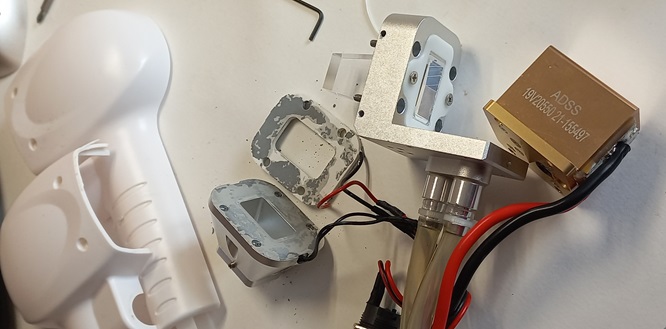

Так выглядит в разобранном виде ручка диодного лазера adss нового образца.

ремонт ручки  диодного лазера adss fg2000b fg2000d , замена диодного стэка 808нм 500 600 ватт, комплектующие

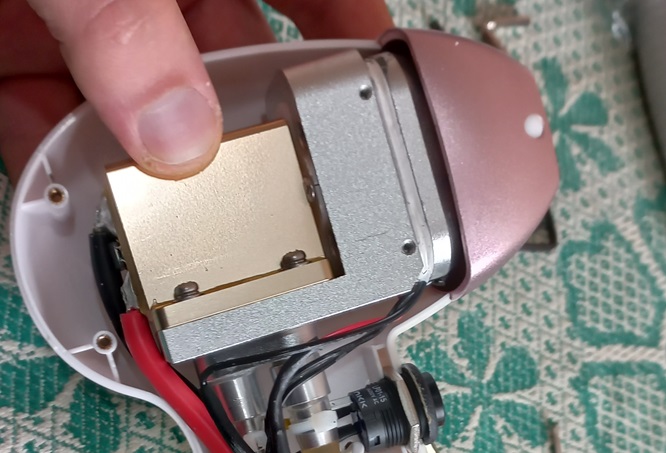

На фото в руках элемент Пельтье манипулы, ручки диодного лазера fg2000b, fg2000d нового образца.

ремонт ручки  диодного лазера adss fg2000b fg2000d , замена диодного стэка 808нм 500 600 ватт, комплектующие

В ходе ремонтов лазеров эпиляции так же приходится чистить ручки лазера от налета на призме.

ремонт ручки  диодного лазера adss fg2000b fg2000d , замена диодного стэка 808нм 500 600 ватт, комплектующие

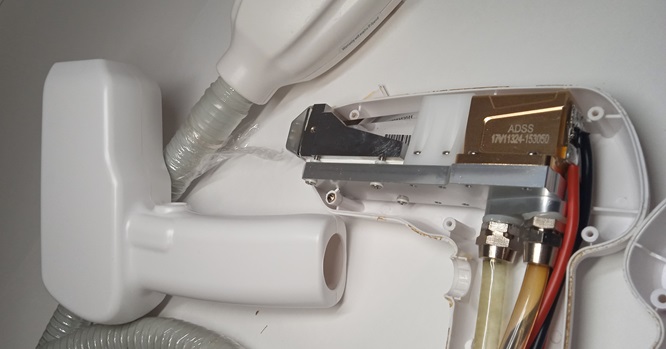

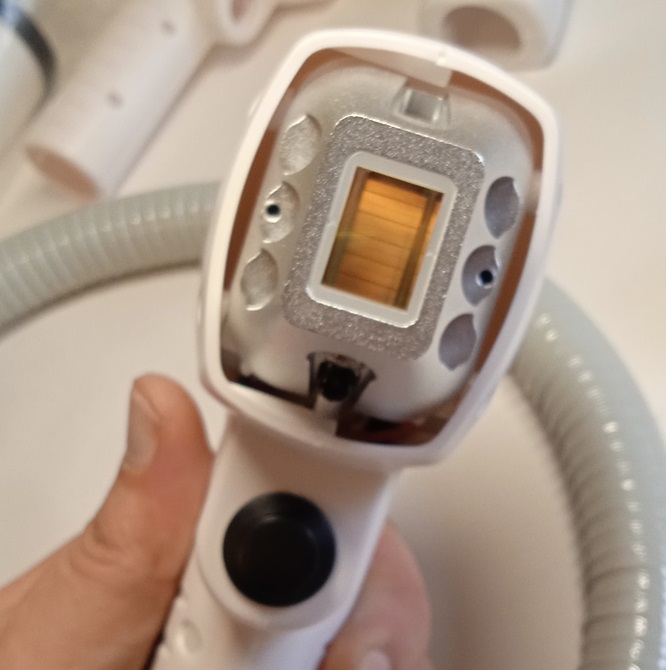

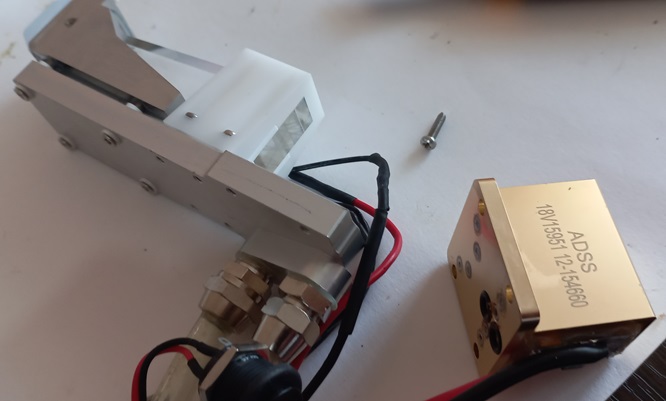

Устройство диодного лазера fg2000d. На фото ручка старого образца с диодным стеком 500 ватт.

ремонт ручки  диодного лазера adss fg2000b fg2000d , замена диодного стэка 808нм 500 600 ватт, комплектующие

ремонт ручки  диодного лазера adss fg2000b fg2000d , замена диодного стэка 808нм 500 600 ватт, комплектующие

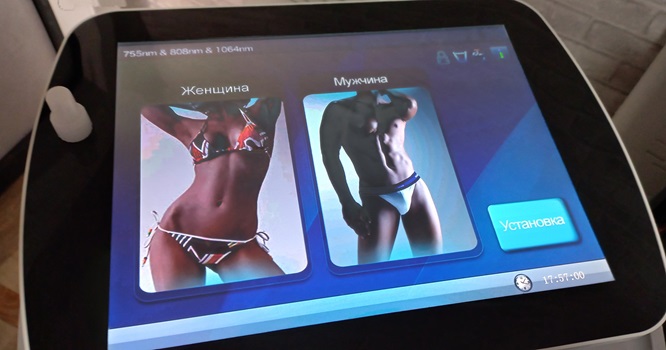

Так выглядит часть меню диодного лазера adss fg2000d.

ремонт ручки  диодного лазера adss fg2000b fg2000d , замена диодного стэка 808нм 500 600 ватт, комплектующие

ремонт ручки  диодного лазера adss fg2000b fg2000d , замена диодного стэка 808нм 500 600 ватт, комплектующие

При осмотре ручки диодного лазера происходит прозвонка проводом, чтобы найти неисправности.

ремонт ручки  диодного лазера adss fg2000b fg2000d , замена диодного стэка 808нм 500 600 ватт, комплектующие

В любом случае нужно делать ТО диодного лазера 1 раз в год. БАНАЛЬНО ВНУТРИ ПОЯВЛЯЕТСЯ ПЫЛЬ - ИЗ-ЗА ПЫЛИ ХУЖЕ ОТВОД ТЕПЛА ОТ ВОДЫ - БЫСТРЕЕ СГОРИТ РУЧКА ДИОДНОГО ЛАЗЕРА - А ЭТО МИНУС МИНИМУМ 50К РУБЛЕЙ. НЕ ЗАБЫВАЙТЕ О ТО.

ремонт ручки  диодного лазера adss fg2000b fg2000d , замена диодного стэка 808нм 500 600 ватт, комплектующие

Хочу отметить, что разбор вертикальной версии лазера adss более затруднен, чем стационарной.

ремонт ручки  диодного лазера adss fg2000b fg2000d , замена диодного стэка 808нм 500 600 ватт, комплектующие

Так же отмечу, что наличие сплит системы в кабинете мастера лазерной эпиляции  очень хорошая идея. Ведь самые простые лазеры для удаления волос внутри имеют просто радиатор, а значит температура воды внутри аппарата будет не выше чем в кабинете. Чем выше 23 градусов - тем хуже для излучателя ручки.

ремонт ручки  диодного лазера adss fg2000b fg2000d , замена диодного стэка 808нм 500 600 ватт, комплектующие

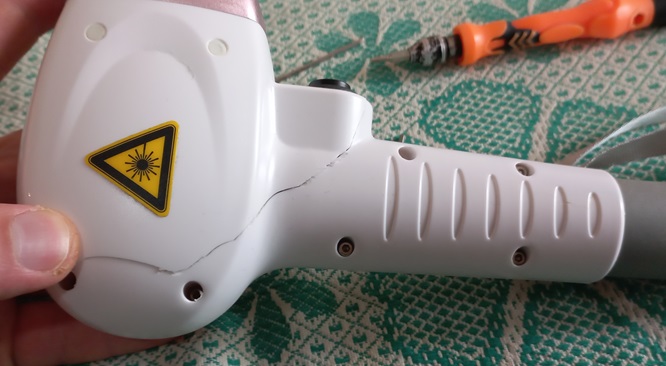

Вот пример трещин в корпусе ручки диодного лазера adss fg2000b, fg2000d. В процессе была замена на новый пластиковый корпус.

ремонт ручки  диодного лазера adss fg2000b fg2000d , замена диодного стэка 808нм 500 600 ватт, комплектующие

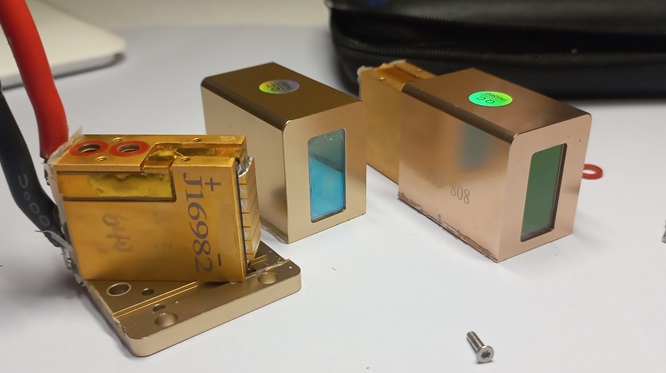

 Еще 1 фотография разобранного лазерного стека 808нм.

ремонт манипулы, ручки  диодного лазера adss fg2000b fg2000d , замена диодного стека 808нм, комплектующие

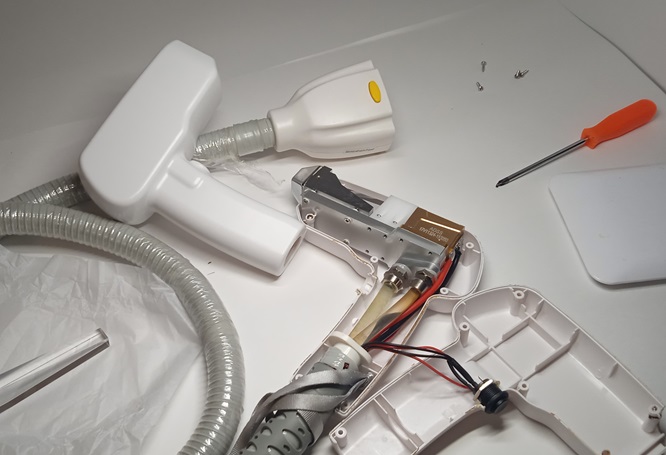

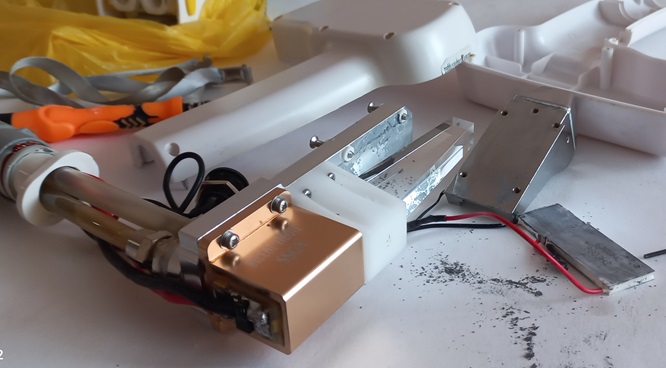

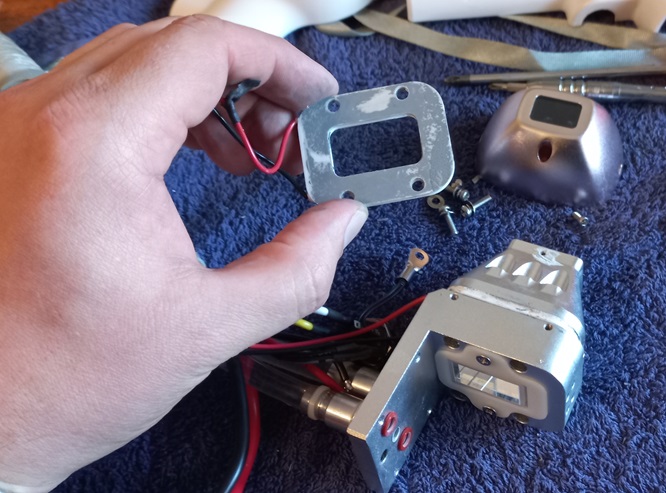

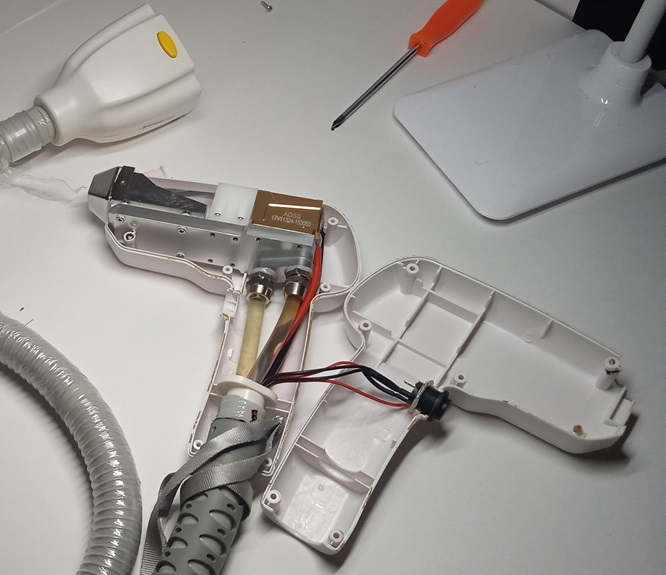

Разобранная  ручка  диодного лазера adss fg2000b, fg2000d.

ремонт ручки  диодного лазера adss fg2000b fg2000d , замена диодного стэка 808нм 500 600 ватт, комплектующие

Моменты технического обслуживания диодного лазера для удаления волос АДСС . FG2000B портативный. Для чистки от пыли можно использовать сжатый воздух.

ремонт ручки  диодного лазера adss fg2000b fg2000d , замена диодного стэка 808нм 500 600 ватт, комплектующие

Моменты технического обслуживания диодного лазера для удаления волос АДСС . FG2000B портативный.

ремонт ручки  диодного лазера adss fg2000b fg2000d , замена диодного стэка 808нм 500 600 ватт, комплектующие

Моменты замены термопасты в ручке диодного лазера adss fg2000b fg2000d старого образца.

Если ручка лазера перестала хорошо охлаждать есть несколько причин:

- нужна замена термопасты,

- нужна замена элементов пельтье,

- проблема с электронной платой.

- проблема с проводами , есть разлом.

ремонт ручки  диодного лазера adss fg2000b fg2000d , замена диодного стэка 808нм 500 600 ватт, комплектующие

Моменты замены термопасты в ручке диодного лазера adss fg2000b fg2000d  нового образца. Запасные элементы Пельтье есть в наличии.

ремонт ручки  диодного лазера adss fg2000b fg2000d , замена диодного стэка 808нм 500 600 ватт, комплектующие

Моменты замены термопасты в ручке диодного лазера adss fg2000b fg2000d  нового образца. При замене нужна осторожность.

ремонт ручки  диодного лазера adss fg2000b fg2000d , замена диодного стэка 808нм 500 600 ватт, комплектующие

Моменты замены термопасты в ручке диодного лазера adss fg2000b fg2000d  нового образца.

ремонт ручки  диодного лазера adss fg2000b fg2000d , замена диодного стэка 808нм 500 600 ватт, комплектующие

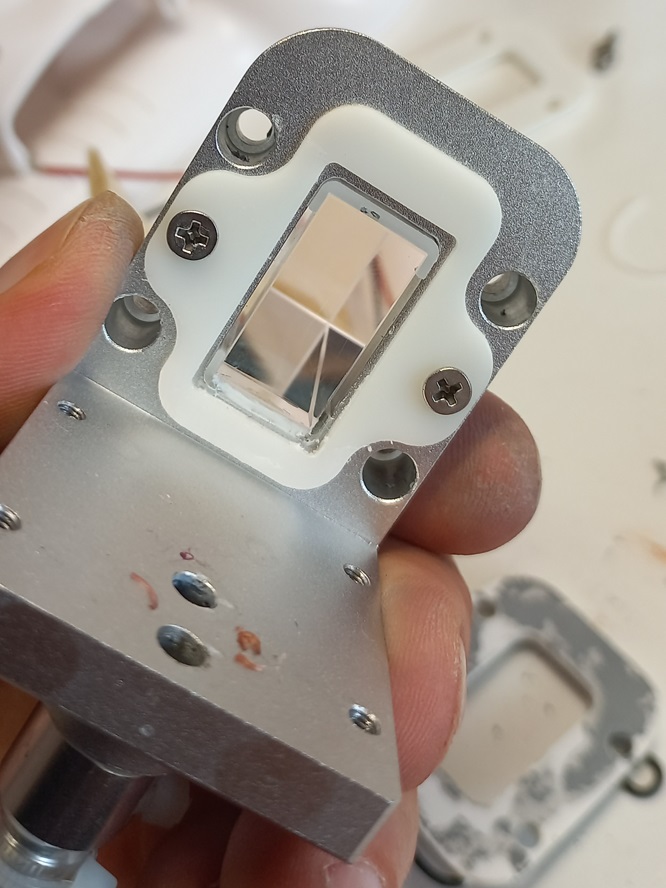

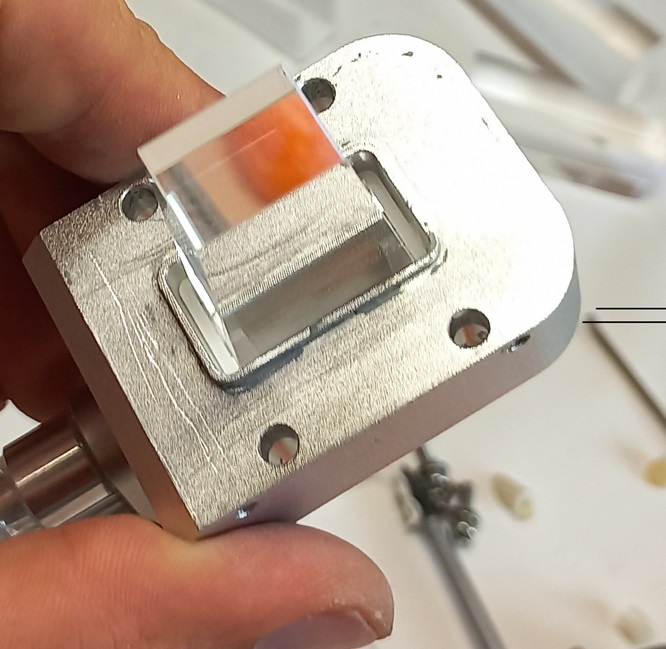

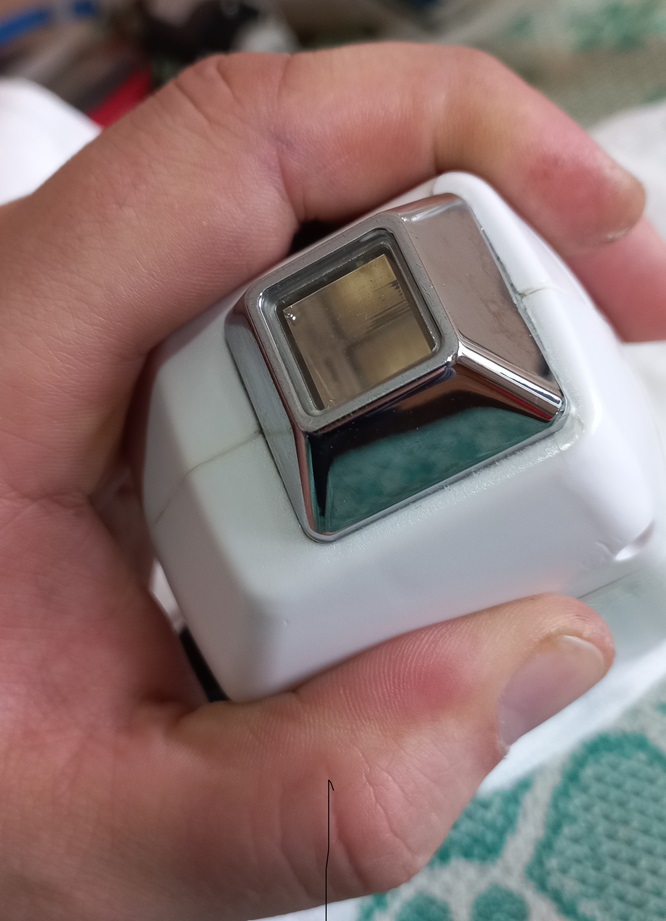

Вид призмы ручки диодного лазера adss fg2000b , fg2000d.

ремонт ручки  диодного лазера adss fg2000b fg2000d , замена диодного стэка 808нм 500 600 ватт, комплектующие

Вид призмы ручки диодного лазера adss fg2000b , fg2000d. Как правило на выходе площадь призмы меньше по площади, чем со стороны стека. Это для увеличения плотности энергии.

КСТАТИ ЧАСТО В ДЕШЕВЫХ ПОДДЕЛКАХ АЛМА СТОИТ СЛАБЫЙ СТЕК И БОЛЬШОЕ ОКНО. И В РЕЗУЛЬТАТЕ НЕТ ЭФФЕКТА.

ремонт ручки  диодного лазера adss fg2000b fg2000d , замена диодного стэка 808нм 500 600 ватт, комплектующие

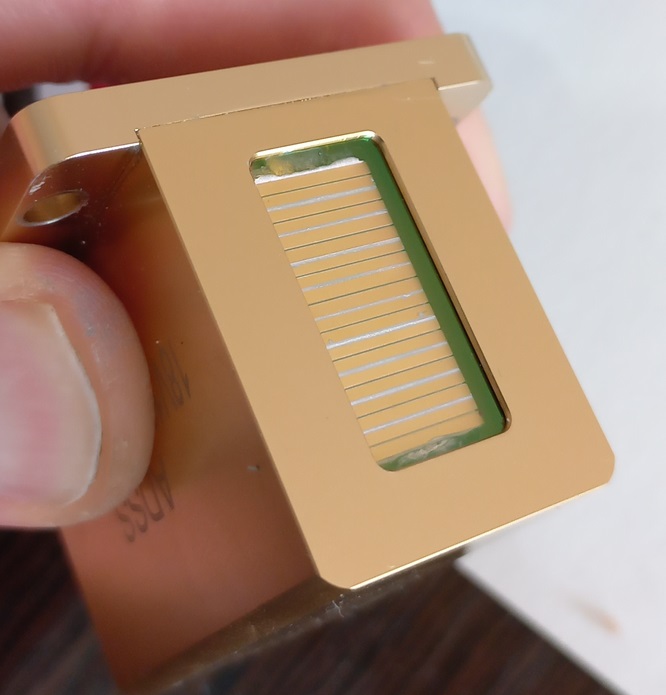

На фото стек ручки диодного лазера adss fg2000b , fg2000d после 10млн вспышек. Уже видно, что подпорчена пайка и сплав чуть вытекает.

ремонт ручки  диодного лазера adss fg2000b fg2000d , замена диодного стэка 808нм 500 600 ватт, комплектующие

На фото стек ручки диодного лазера adss fg2000b , fg2000d. Справа вышедший из строя лазерный излучатель. Визуально видно, что лазерный бар 808нм  перегорел.

ремонт ручки  диодного лазера adss fg2000b fg2000d , замена диодного стэка 808нм 500 600 ватт, комплектующие

Моменты ремонта, осмотра ручки, манипулы диодного лазера ADSS.

ремонт ручки  диодного лазера adss fg2000b fg2000d , замена диодного стэка 808нм 500 600 ватт, комплектующие

На фото диодный стек ручки диодного лазера adss fg2000b , fg2000d. Справа вышедший из строя лазерный излучатель. Визуально видно, что лазерный бар 808нм  перегорел.

ремонт ручки  диодного лазера adss fg2000b fg2000d , замена диодного стэка 808нм 500 600 ватт, комплектующие

Фото с момента ремонта ручки лазера АДСС. В процессе была замена элемента Пельтье.

ремонт ручки  диодного лазера adss fg2000b fg2000d , замена диодного стэка 808нм 500 600 ватт, комплектующие

Фото с момента ремонта ручки лазера ADSS FG2000B. В процессе была замена элемента Пельтье.

ремонт ручки  диодного лазера adss fg2000b fg2000d , замена диодного стэка 808нм 500 600 ватт, комплектующие

Фото с момента ремонта ручки лазера АДСС fg2000b . В процессе была замена элемента Пельтье.

ремонт ручки  диодного лазера adss fg2000b fg2000d , замена диодного стэка 808нм 500 600 ватт, комплектующие

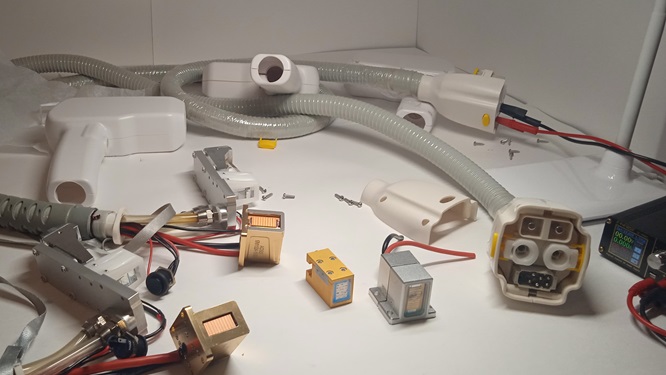

В наличии есть различные комплектующие , запасные части для лазера эпиляции от производителя адсс. Для лазеров fg2000d, fg2000d есть лазерные излучатели, пластиковые корпуса, элементы Пельтье, оригинальные кнопки, ручка целиком.

 ремонт ручки  диодного лазера adss fg2000b fg2000d , замена диодного стэка 808нм 500 600 ватт, комплектующие

В наличии есть различные комплектующие , запасные части для лазера эпиляции от производителя адсс. Для лазеров fg2000d, fg2000d есть лазерные излучатели, пластиковые корпуса, элементы Пельтье, оригинальные кнопки, ручка целиком.

ремонт ручки  диодного лазера adss fg2000b fg2000d , замена диодного стэка 808нм 500 600 ватт, комплектующие

На фото видно излучатель через окошко ручки  адсс.

ремонт ручки  диодного лазера adss fg2000b fg2000d , замена диодного стэка 808нм 500 600 ватт, комплектующие

На фото лазер adss  портативный в разобранном виде. Слева Тес-модуль для охлаждения воды, справа бочок для воды. В данном лазере стоит мощная водяная помпа, водяной насос для прокачки воды.

ремонт ручки  диодного лазера adss fg2000b fg2000d , замена диодного стэка 808нм 500 600 ватт, комплектующие

Ручка лазерного депилятора adss.

ремонт ручки  диодного лазера adss fg2000b fg2000d , замена диодного стэка 808нм 500 600 ватт, комплектующие

Пример сгоревшего лазерного излучателя лазера  fg2000d, fg2000d .

ремонт ручки  диодного лазера adss fg2000b fg2000d , замена диодного стэка 808нм 500 600 ватт, комплектующие

Пример сгоревшего лазерного излучателя лазера  fg2000d, fg2000d . На фото четко видно прогар. Если Вы увидели на диодной ручки вашего лазера такие полосы - то вам нужно менять диодную матрицу.

ремонт ручки  диодного лазера adss fg2000b fg2000d , замена диодного стэка 808нм 500 600 ватт, комплектующие

Еще пример разобранной ручки лазера ADSS.   На фото видно розовый наконечник. Его охлаждение происходит с помощью элементов Пельтье. Пример более разобранной ручки лазера и пельтье выше.

ремонт ручки  диодного лазера adss fg2000b fg2000d , замена диодного стэка 808нм 500 600 ватт, комплектующие

Еще 1 пример разбитого защитного стекла лазерного бара от ручки адсс.

ремонт ручки  диодного лазера adss fg2000b fg2000d , замена диодного стэка 808нм 500 600 ватт, комплектующие

ремонт ручки  диодного лазера adss fg2000b fg2000d , замена диодного стэка 808нм 500 600 ватт, комплектующие

На фото ниже визуальная разница между баром 50 ватт и 100 ватт. Можно увидеть разницу в высоте бара. В данных примерах разобранный стек 500 ватт 10 бар ( 50 ватт на 1 бар) и 600 ватт 6 бар ( 100 ватт на 1 бар). 100 бар означает, что бар может работать при токе 100 Ампер. У стека J16982 высота баров выше, расстояние между полосками ( углублениями ) больше. В данном случае именно j16982 имеет 100 ватт/ на 1 бар. Вы всегда можете проконсультироваться по тел. +79180110234. Во всяком случаи при покупке нового лазера или по ремонту старого.

ремонт ручки  диодного лазера adss fg2000b fg2000d , замена диодного стэка 808нм 500 600 ватт, комплектующие

На фото ниже визуальная разница между баром 50 ватт и 100 ватт. Можно увидеть разницу в высоте бара. В данных примерах разобранный стек 500 ватт 10 бар ( 50 ватт на 1 бар) и 600 ватт 6 бар ( 100 ватт на 1 бар). 100 бар означает, что бар может работать при токе 100 Ампер. У стека J16982 высота баров выше, расстояние между полосками ( углублениями ) больше. В данном случае именно j16982 имеет 100 ватт/ на 1 бар. Вы всегда можете проконсультироваться по тел. +79180110234. Во всяком случаи при покупке нового лазера или по ремонту старого.

ремонт ручки  диодного лазера adss fg2000b fg2000d , замена диодного стэка 808нм 500 600 ватт, комплектующие

На фото ниже визуальная разница между барами диодных стеков -  50 ватт и 100 ватт. Можно увидеть разницу в высоте бара. В данных примерах разобранный стек 500 ватт 10 бар ( 50 ватт на 1 бар) и 600 ватт 6 бар ( 100 ватт на 1 бар). 100 бар означает, что бар может работать при токе 100 Ампер. У стека J16982 высота баров выше, расстояние между полосками ( углублениями ) больше. В данном случае именно j16982 имеет 100 ватт/ на 1 бар. Вы всегда можете проконсультироваться по тел. +79180110234. Во всяком случаи при покупке нового лазера или по ремонту старого.

ремонт ручки  диодного лазера adss fg2000b fg2000d , замена диодного стэка 808нм 500 600 ватт, комплектующие

В наличии диодный стек 808нм мощностью 200, 250, 300, 350, 400, 500, 600, 800, 1000, 1200, 1600 ватт. С диодным стеком могут быть различные проблемы. Если стек сгорел, то часто черные точки на диодном стеке ручке лазера видно визуально. В 99% процентах нужно менять диодный стек.

ремонт ручки  диодного лазера adss fg2000b fg2000d , замена диодного стэка 808нм 500 600 ватт, комплектующие

На фото видно резиновые кольца. Внутри стека проходит вода для отвода тепла.

ремонт ручки  диодного лазера adss fg2000b fg2000d , замена диодного стэка 808нм 500 600 ватт, комплектующие

Часть диодной матрицы, которая стоит в лазере adss fg2000b, fg2000d и в принципе схожая структура в других макро канальных матрицах.

ремонт ручки  диодного лазера adss fg2000b fg2000d , замена диодного стэка 808нм 500 600 ватт, комплектующие

Если ВАМ нужен ремонт, запасные части или новый аппарат - то консультация по телефону +79180110234 ( Роман).

ремонт ручки  диодного лазера adss fg2000b fg2000d , замена диодного стэка 808нм 500 600 ватт, комплектующие





 На фотографии ниже фильтр для очистки воды диодного лазера адсс ADSS FG2000D FG2000D. Меняется 1 раз в 3 месяца.

ссылка на  youtube .

фильтр для очистки воды диодного лазера, фильтр лазера 808н, запчасти для диодных лазеров adss fg2000b fg2000d

На фотографии ниже пластиковый корпус ручки, манипулы диодного лазера адсс ADSS FG2000D FG2000D.

ссылка на  youtube .

  пластиковый корпус ручки, манипулы диодного лазера , комплектующие диодного лазера, запчасти для лазеров adss fg2000d

На фотографии ниже пластиковый корпус ручки, манипулы диодного лазера адсс ADSS FG2000D FG2000D.

ссылка на  youtube .

 пластиковый корпус ручки, манипулы диодного лазера , комплектующие диодного лазера, запчасти для лазеров adss f2000d fg2000d

На фотографии ниже пластиковый  держатель ручки, манипулы диодного лазера адсс ADSS FG2000D FG2000D.

ссылка на  youtube .

держатель adss fg2000b fg2000d

На фотографии ниже фитинг ручки, манипулы диодного лазера адсс ADSS FG2000D FG2000D. Такой же используется для залива воды.

ссылка на  youtube .

запчасти для аппаратов косметологии, косметологического оборудования

На фотографии ниже  призма ручки, манипулы диодного лазера адсс ADSS FG2000D FG2000D. Для ручки как на фото ниже бывает 2 варианта по длине. Перед заказом нужен точный размер.

ссылка на  youtube .

 запчасти для аппаратов косметологии, косметологического оборудования adss fg2000b

На фотографии ниже элементы Пельтье ручки, манипулы диодного лазера адсс ADSS FG2000D FG2000D  нового образца. Если ручка диодного лазера перестала охлаждать - одна из причин выход элементов Пельтье. Так же во время ТО раз в год следует менять термопасту.  В ручке 1200 ватт стоит элемент Пельтье чуть большего размера.

ссылка на  youtube .

 запчасти для аппаратов косметологии, косметологического оборудования пельтье adss fg2000d fg2000d\

На фотографии ниже элементы Пельтье ручки, манипулы диодного лазера адсс ADSS FG2000D FG2000D старого образца. Если ручка диодного лазера перестала охлаждать - одна из причин выход элементов Пельтье. Так же во время ТО раз в год следует менять термопасту.

ссылка на  youtube .

 запчасти для аппаратов косметологии, косметологического оборудования пельтье адсс fg2000b fg2000d



На фотографии кнопки для ручки аппарата фото эпиляции dflaser, pve2020 производителя косметологического оборудования в Китае компании ADSS.

ссылка на  youtube .

 запчасти для аппаратов косметологии, косметологического оборудования ,кнопка ручки фото эпилятора df laser pve2020

На фотографии ниже пластиковый  ключ, для откручивания колбы отсека диодного лазера адсс ADSS FG2000D FG2000D.  Сам производитель рекомендует иметь 2 ключа в наличии.

ссылка на  youtube .

 запчасти для аппаратов косметологии, косметологического оборудования , ключ adss fg2000d fg2000b

На фотографии ниже датчик скорости и температуры  диодного лазера адсс ADSS FG2000D FG2000D.

ссылка на  youtube .

 запчасти для аппаратов косметологии, косметологического оборудования , датчик скорости температуры воды

На фотографии ниже ручка диодного лазера  пadss fg2000b, fg2000d 600 ватт.

ссылка на  youtube .

 запчасти для аппаратов косметологии, косметологического оборудования  ручка лазера адсс

На фотографии ниже пластиковый корпус ручки, манипулы диодного лазера адсс ADSS FG2000D FG2000D.

ссылка на  youtube .

 пластиковый корпус ручки, манипулы диодного лазера , комплектующие диодного лазера, запчасти для лазеров адсс

- диодный стек 808нм ( 1, 2 и 3 волны в данных аппаратах)

На фотографии ниже запчасти для ручки диодного лазера: лазерный бар 600 ватт 6 бар , лазерный излучатель, диодный стек 600 ватт LST, DVS, HT, COE, adss, HR, диодная матрица 600 ватт адсс amur-x . Данный стек пригоден для лазера adss fg2000b, fg2000d.

ссылка на  youtube .

лазерный бар, лазерный излучатель, диодный стек, диодная матрица 600 ватт адсс amur-x

На фотографии ниже запчасти для ручки диодного лазера: лазерный бар 500 ватт 10 бар , лазерный излучатель, диодный стек 500 ватт производителей LST, DVS, HT, COE, HR. Макро канальная диодная матрица 500 вт 10 бар стоит в аппарат ozero khanka pioner, stelle laserDPL-4C, DPL-4B, ALD-1, LD-6, APQ-1S, DPL-4A, APDL-2B, ADL-5, LD-5, LD-2, ALD-2), adss fg2000b.

ссылка на  youtube .

лазерный бар, лазерный излучатель, диодный стек, диодная матрица  500 ватт 7 бар

Если нужна консультация, то переход в вотс апп whats app
