Обзоры устройства популярных моделей диодных лазеров для эпиляции. Какой диодный лазер выбрать. Советы мастера по ремонту диодных лазеров для выбора оборудования для эпиляции. Лазеры с макро и микро канальной ручкой. Оценка диодного лазера по его внутренностям.

 Всем привет! Меня зовут Роман. Решил написать максимально большую статью по диодным лазерам для эпиляции начиная от устройства ручки заканчивая электронной начинкой. Занимаюсь ремонт несколько лет, вскрывал не один лазер и уже могу сравнивать по устройству и надежности.  Буду наполнять данную статью время от времени, так как часто консультирую по проблемам, запасным частям диодных лазеров и так же по тому, где можно купить достойные лазеры китайского производства как в России так и с заводов в Китае.

В статье я предлагаю ознакомиться последовательно с важными составляющими диодного лазере. Я не буду рассматривать всякие не нужны характеристики, которые не влияют на надежности аппарата. Изучение строения лазеров поэтапно даст возможность сравнивать лазеры. Главная цель данной статьи, чтобы будущий пользователь лазера покупал аппараты не из-за маркетинга, а которые по настоящему обходят своих конкурентов в своей ценовой категории.

1. Какие бывают диодные матрицы ( диодные стэки) - элементы, которые дают то самое излучение. Есть большая разница в цене ремонта, если в диодном лазере перегорит диодный стек. Если более распространенные и есть редкие детали, которые надо еще постараться найти.

2. Какое бывает охлаждение воды в диодном лазере - то, что помогает избежать перегрева диодной матрицы. Расскажу про радиаторы, фильтры, тес-охлаждение, компрессоры.  Я выложу фотографии частей водяного охлаждения в лазере.

3. Какие бывают фильтры для очистки воды в лазерах.

4. Обзор диодных лазеров после рассмотрения всех вариантов  деталей по каждому вопросу.

Я буду приводить примеры устройства основываясь на своем опыте, фотографий от клиентов и коллег. Тут не будет приведено измерений специальными приборами. В Китае очень много аппаратов, есть более популярные в России, но как правило есть общие черты по которым их можно сравнивать . От внешнего вида, простоты замены фильтра для воды ( если он там надеюсь есть) до качества электроники, редкости деталей и возможности использовать аналоги для ремонта. аппаратов. Как моей точки зрения цена возможного будущего ремонта тоже имеет место быть.

Буду приводить в пример устройство диодных лазеров Adss FG2000B (D), Stelle Laser ( adl1, dlas45) , Zollasr, Honkon, Ozero Khanka, Kiers 144, Oriental laser, UntLaser, Key Laser, Mbt и других. Сразу отмечу, что многие продавцы в России часто продают аппараты в эксклюзивных корпусах с огромной наценкой. Многие аппараты с РУ можно купить в другом корпусе и намного дешевле, но у аппарата будет лишь сертификат соответствия либо декларация. Если заказать аппарат напрямую из Китая, это будет дешевле, но не будет сертификатов на аппарат. Поэтому я просто советую обычно проверенных поставщиков, для которых сам и произвожу ремонту как по гарантии так и после нее. На данный момент я рекомендую обычно ADSS FG 2000B . По факту многие аппараты по себе рабочие, но отличаются качеством пластика, электронной начинки, системой водяного охлаждения, качеством диодной матрицы.

Если Вы хотите получить быструю консультацию по аппаратам в мессенджере whats app, то можете нажать на ссылку для перехода в диалог whatsapp .   Но я советую почитать статью, посмотреть фото, видео, чтобы иметь полное представление о лазерах для эпиляции. Я постараюсь максимально помочь понять стоит ли лазер своих денег. И я отмечу, что многие продавцы лазерного оборудования обманывают своих покупателей своим маркетингом.  И приведу примеры.

Мой ютуб канал . Email:  Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript. .

Мой Whats App .

Специализированные сайты:

Запасные части для аппаратов для эпиляции.

Аппараты Ozero khanka .

Аппараты от завода ADSS ( FG2000b, PVE 2020 (элос) .

Это было вступление, ниже будет информация по лазерах, которая возможно поможет в выборе вашего помощника для лазерных эпиляторов.

Вы можете послушать продавцов аппаратов либо потратить час времени  и стать более осведомленным какие вопросы задавать.

Лазеры в косметологии бывают в виде диодных лазеров ( данная статья про их виды), александритовые лазеры ( это премиум аппараты) , Elos аппараты ( в ручке стоит ксеноновая лампа) и лазеры удаления тату. Это если кратко.

Главная отличительная черта типов диодных лазеров, то какой лазерный излучатель и какой мощности стоит в ручке аппарата. Деталь , которая дает излучение называется диодная матрица ( диодный стэк) и отличается по мощности и конструкции.

ПЕРЕД ПОКУПКОЙ ЛАЗЕРА ДЛЯ УМЕНЬШЕНИЯ РОСТА ВОЛОС Я РЕКОМЕНДУЮ ЗАПРАЩИВАТЬ ФОТО ИЗЛУЧАТЕЛЯ ЧЕРЕЗ ОКОШКО В РУЧКЕ. ВЫ ВСЕГДА МОЖЕТЕ СО МНОЙ ПРОКОНСУЛЬТИРОВАТЬСЯ, НО НИЖЕ ИНФОРМАЦИЯ БУДЕТ ВОРОЯТНО ПОЛЕЗНОЙ.

      Диодные матрицы бывают в ручках в зависимости от конструкции бывают:

- макро канальные стэки ;

- микро канальные стэки ;

- Non-channel ( без канальная) диодная матрица.

Так же диодные матрицы отличаются длинной волны.  Стандарт 808 нм. Но есть 2 и 3 Волны.

Пример на одном производителе ( компания ADSS)  по этой ссылке. Не пугайтесь - это видео с моего ютуб канала, где тоже много обзоров.



                                                               Non-channel ( без канальная) диодная матрица.

Самая простая , дешевая и не эффективная это Non-channel ( без канальная) диодная матрица. На корпусе ручке будет такая вот наклейка Non-channel и внутри ручки через окошко будет видно квадратики. Фото с примерами ниже.  Как правило аппараты с такими ручками покупают на китайских маркет плейсах . но я не совету покупать такой хлам.! Забегу наперед -цена аппаратов более нормального качества начинается от 2500 долларов без доставки, в России от 300 000 рублей. Аппараты ниже ценой просто разочаруют Вас, если вы их купить и результатом и выходом из строя в ближайшее время!

Некоторые продавцы покупают аппараты с  такими ручками в Китае и перепродают рассказываю о огромной мощности. По фату некоторые даже по документам аппараты российского производства на 100% сделаны в Китае. Там можно наклеить надпись " сделано в Италии", но будет он китайский.

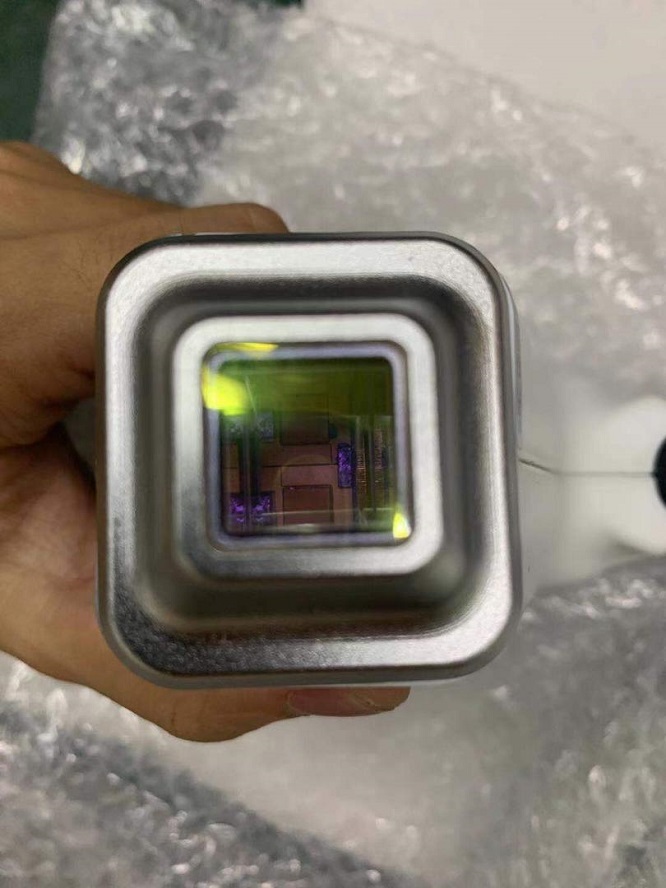

Если Вам предлагают аппарат с такой ручкой, где через окошко ручки лазера будут квадраты, то я советую такие аппараты Вам не брать. Это мое мнение основываясь на цене запчастей, их перегоранию и качеству самих аппаратов.

Отмечу, что в очень дорогих российских аппаратах в манипуле стоят  обычно 9 квадратов. 1 квадрат говорит о 150 ватт мощности. К сожалению это самые дешевые детали и их используют в России и Белоруссии для как бы своих аппаратах.

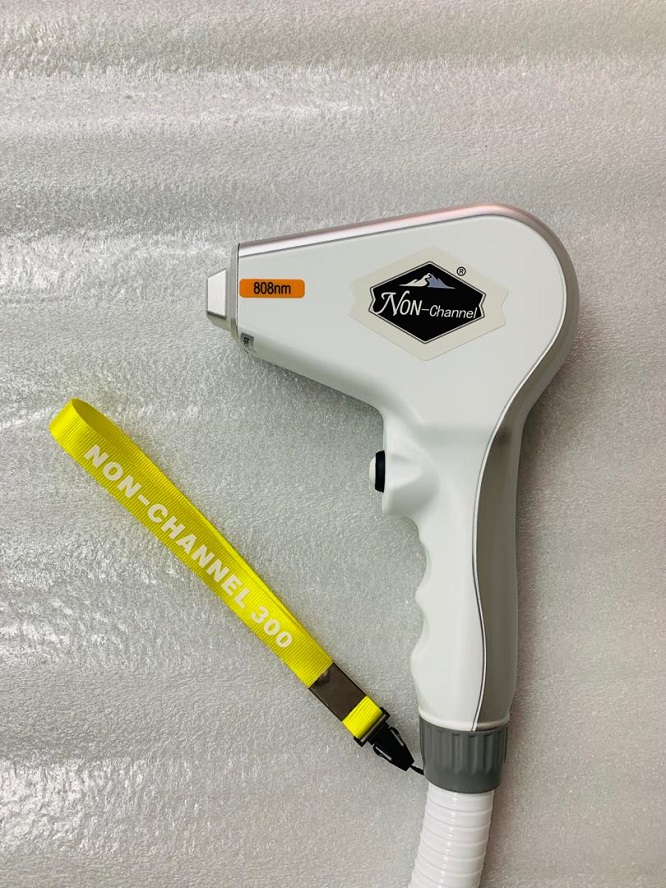

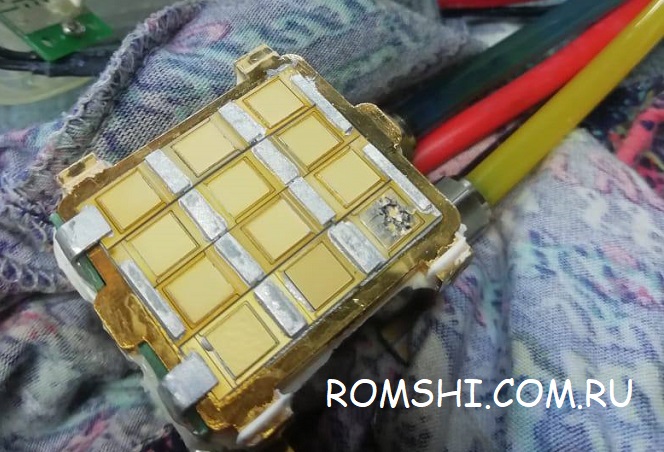

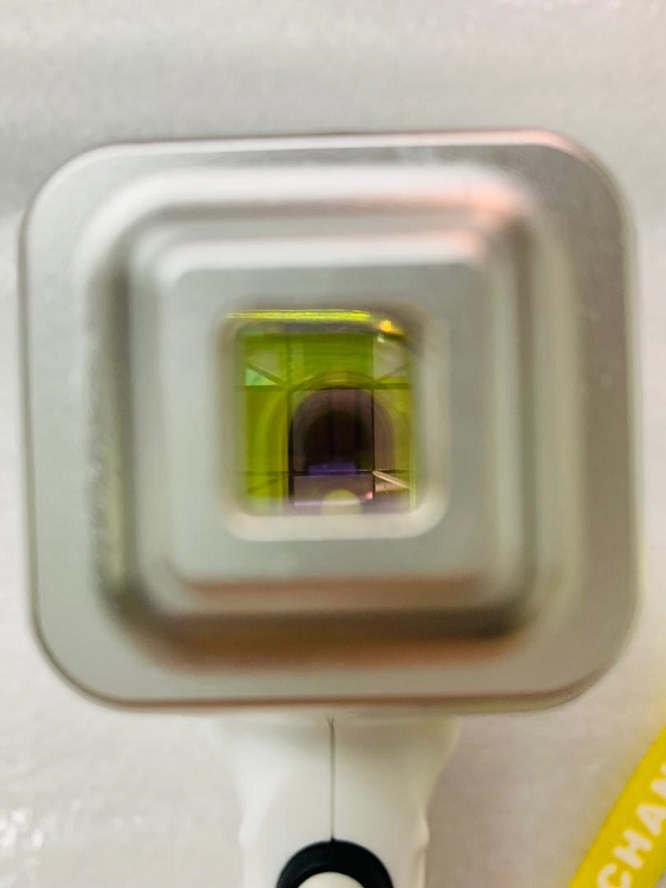

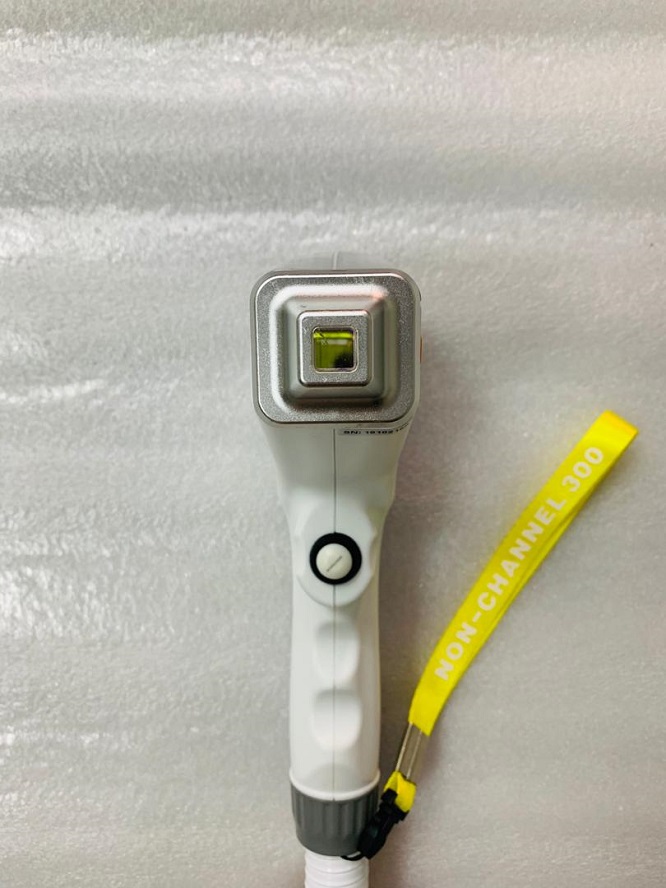

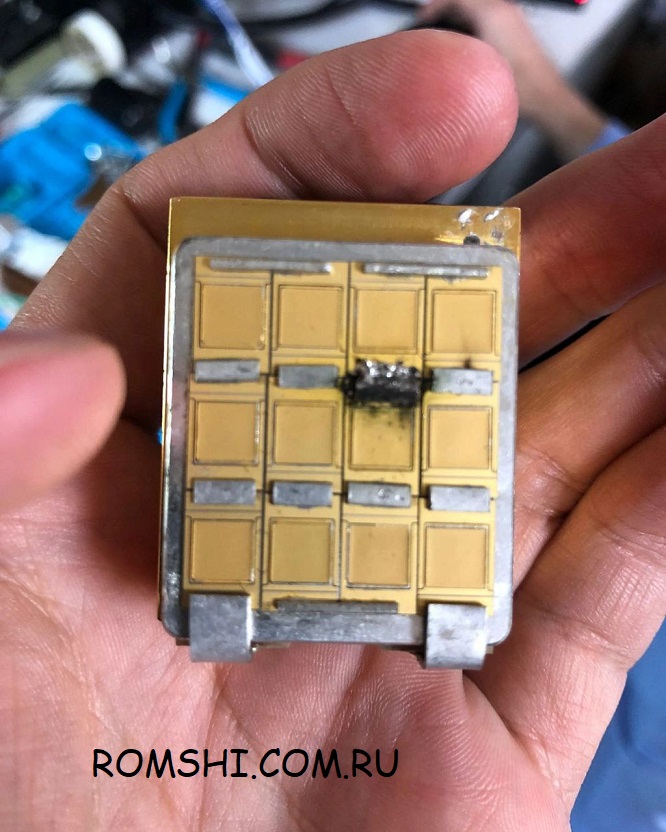

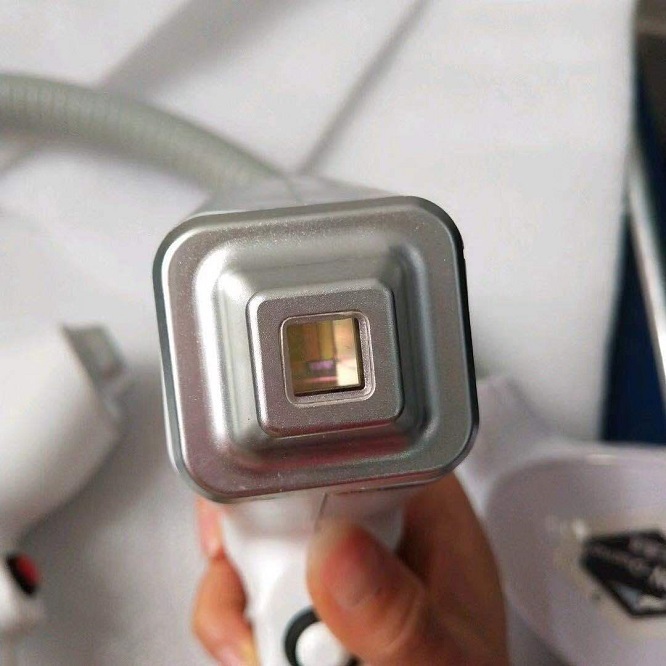

 Один из примеров ручки с без канальной диодной матрицей.

Я буду повторять на протяжении всей статьи, что перед покупкой важно посмотреть на ручку лазера. Какие там стоят диоды. Я думаю не секрет, что многие производители лазеров в Китае изначально вещают лапшу не опытным покупателям.

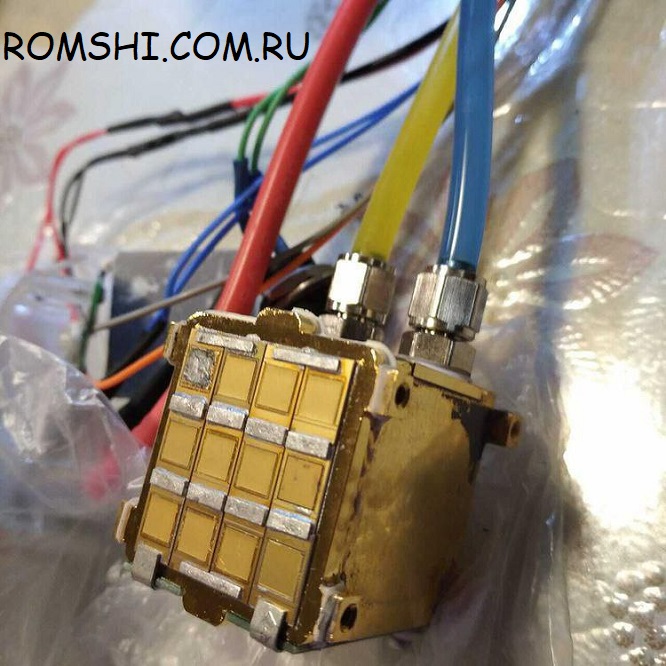

 И еще один пример без канальной диодной матрицы.

Если у Вас перегорела данная диодная сборка, то возможна доставка из Китая.

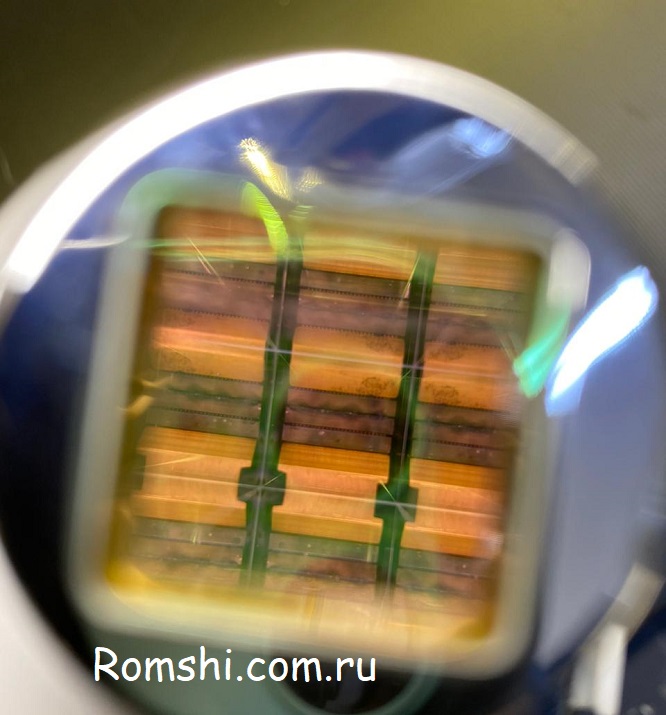

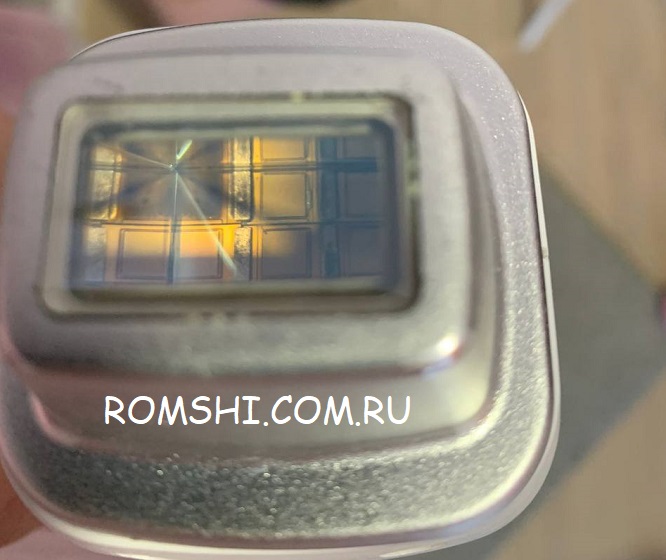

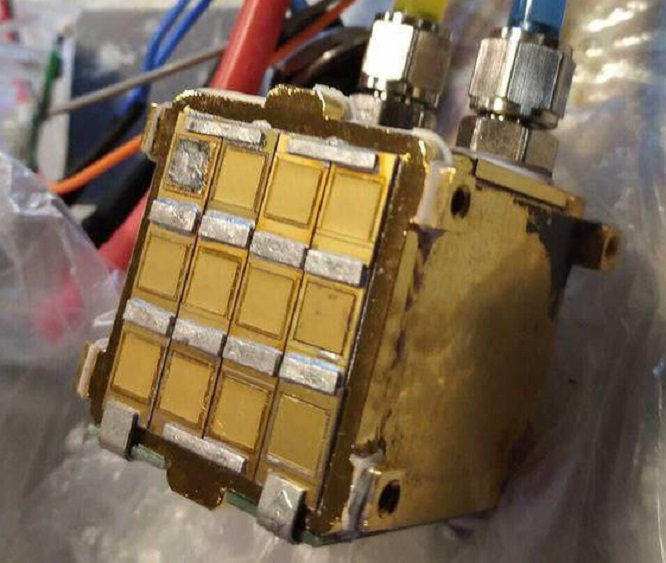

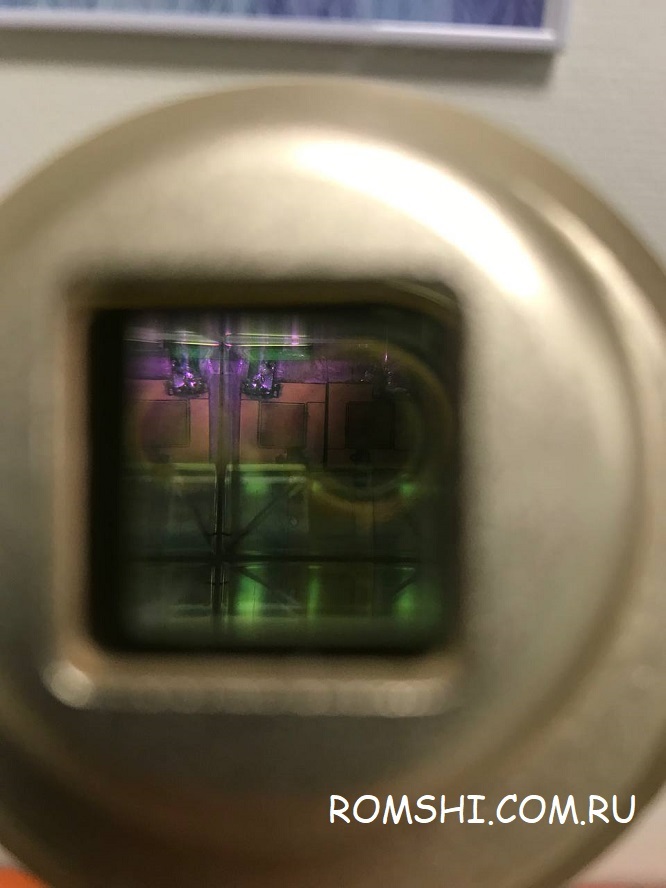

На фотографии ниже в ручке диодного лазера видно как раз те самые "квадраты" . размером они стандартно 5 на 5 мм.

Чтобы понять какая мощность у излучателя диодного лазера нужно посчитать количество квадратов.

При размере стороны квадрата 5 мм мощность одного квадрата имеет мощность 150 ватт.

Следовательно, если у Вас было 3 квадрата в излучателя- то выходная мощность - 450 ватт.

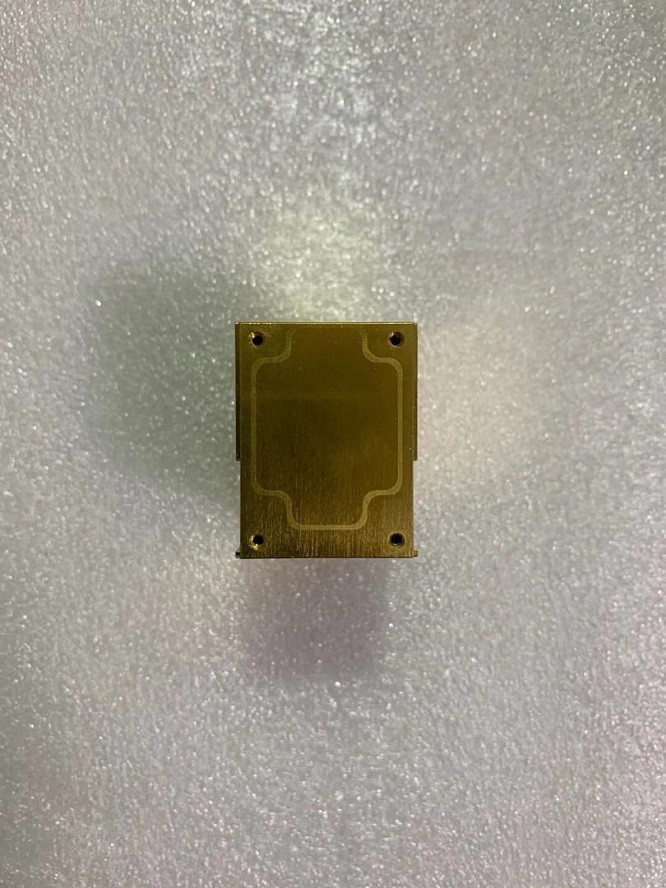

Так выглядит основа, на которую к примеру припаяны диоды

Вы можете проконсультировать по телефону - 8(918)0110-234 .

Сделаю вывод, что такие матрицы ставят в лазере, но покупать такие аппараты точно не стоит. Это мой совет. К слову всегда продавец может попросить кого то похвалить аппарат, но с инженерной точки зрения я такие аппараты не стал бы рекомендовать. Следующая часть я посветил макро канальным диодным матрицам.



                                                      Макро канальные диодные  стэки и лазерные бары для лазеров .

 Далее я рассмотрю макро канальные диодные матрицы. Самые распространенные среди всех диодных стэков.  На фотографии ниже диодные стэки, которые я обычно использую при ремонте диодных лазеров. То есть имеется 1 пластина и на нее напаяны лазерные бары. Если через окошко в манипуле будут такие полоски, то лазер имеет макро канал. Это средние по цене диодные матрицы.



 Сами бары различаются по мощности. На фото выше слева внизу 1 бар - 100 ватт. По середине фото  - 1 бар -50 ватт. Ниже приведу еще варианты.

На фото ниже диодная макро канальная матрица 500 ватт ( 10 бар по 50 ватт).

Про обратить внимание на расстояние между полосками. В данном случае 1 бар - 50 ватт.

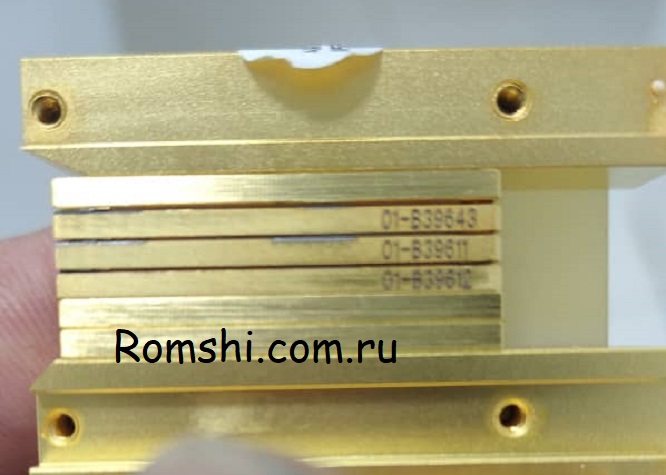

На фотографии ниже так же внешний вид диодного стека на 500 ватт ( 10 бар по 50 ватт). Именно такое расстояние между барами в лазерных стеках с 1 баром выдающим 50 ватт.

На фотографии ниже так же внешний вид диодного стека на 250 ватт ( 5бар по 50 ватт). Именно такое расстояние между барами в лазерных стеках с 1 баром выдающим 50 ватт. На фотографиях подключение воды снизу.

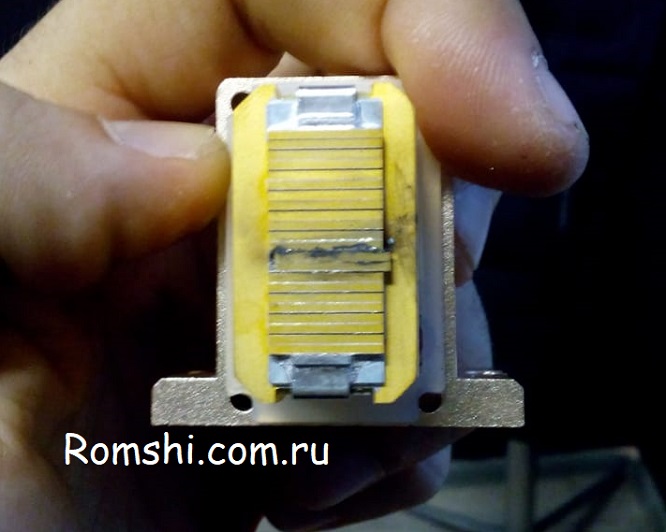

Ниже на фото интересный случай. Данные стеки от mbt pacer one. Стрелками я отметил, где были рабочие бары. То есть можно увидеть сверху и снизу на стеке бары обманки. Производитель намеренно вместо 1 пластины сверху и снизу бара разбил их на части. То есть неопытный мастер может подумать, что стек 500 ватт, но он только 300 ватт ( 6 бар по 50 ватт). То есть, если вам прислали фото диодной матрицы через окошко манипулы и Вы насчитали 6 полос , то это 6*50=300 ватт ( учитываем именно расстояние между полосками на фото). Но Вы всегда можете проконсультироваться  и заказать нужные детали у меня.

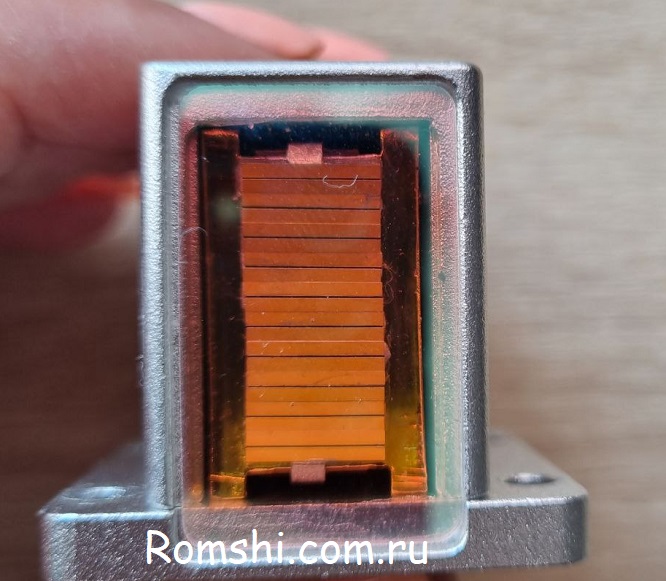

 На фотографии ниже макро канальный лазерный стек мощностью 800 ватт. В нем аж 16 бар. И еще раз обратите внимание на расстояние между барами. В данном случае это 16 бар по 50 ватт. Итого 800 ватт. Отмечу, что еще бывает внешне похожий вид стеков,где 1600 ватт. Но для полного уточнения нужно разбирать ручку и смотреть корпус лазерного стека.

Ниже интересный вариант от производителя лазеров ADSS. Тут 1200 ватт ( 24 бара). То есть тут так же бары по 50 ватт, но аж 2 вертикальные пластины с барами.

Хотел бы сразу отметить, что не стоит гнаться за большой мощностью. Обычно чем больше мощность стека внутри - тем больше окно на ручке, что увеличивает скорость процедур. В лазере Хонкон например слишком большое окно для моделей 1200 кк. Там бывает стек 800 ватт и стек с 12 барами, которые, если бы были настоящие 1200 ватт, то стеки бы лекго перегорали. В аппарате имеет важную роли охлаждение воды. Об вариантах я буду писать ниже, но если есть тес охлаждение, то оно до 1000 работает более менее. Для аппартов от 1200 ватт должен стоять фреоновый компрессор.

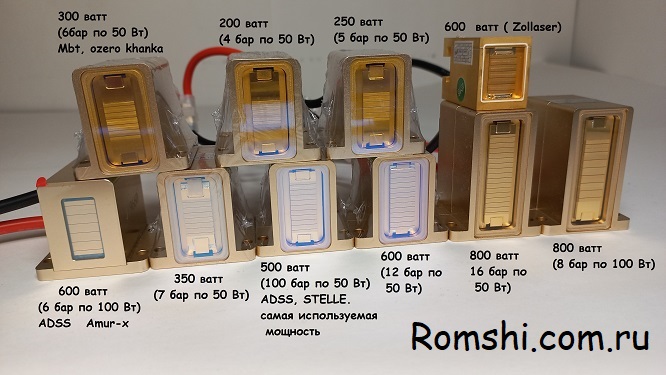

Для закрепления информации ниже ссылки на видео стеков. Диодные стеки в наличии и под заказ.  Для некоторых диодных стеков описание чуть шире, так как внешне не соответствует  если смотреть прямо через окошка ручки лазера на диодный стек.

 200 ватт 4 бар - видео на ютубе .

 250 ватт 5 бар - видео на ютубе .

 300 ватт 6 бар - видео на ютубе .

 350 ватт 7 бар - видео на ютубе .

 500 ватт 10 бар - видео на ютубе .

 600 ватт 12 бар - видео на ютубе .

 800 ватт 8 бар - видео на ютубе .

600 ватт 6 бар ( для zollaser именно. Расстояние между барами выбрано производителем не особо хорошо. Часто перегорают стеки, так как работают на износ. Это касается макро канальной диодной матрица. )-  видео на ютубе .

 600 ватт 6 бар  ( оригинальная диодная матрица для ADSS FG 2000B.) - видео на ютубе .

 800 ватт 16 бар - видео на ютубе .

 600 ватт 10 бар для estetica. (В данном случаи 10 бар, но мощность 60 ватт. Довольно редкая модель) - видео на ютубе .

 800 ватт 8 бар ( для Honkon) - видео на ютубе .

Выше в статье упоминая макро канальные стеки я указал более популярные модели лазерных излучателей.  Если коснуться аппаратов, то ниже название аппарата и какой там стоит диодный стек. То есть, если написанное выше было изложено для Вас понятно, то Вы сможете сделать точно такой же вывод как я при осмотре диодного лазера.

Диодный лазер ADSS . Самая рекомендуемая мною модель. Внутри стоит стек 600 ватт, если речь идет про портативный диодный лазер fg2000b. В старых моделях стоял 500 ватт ( 10 бар по 50 ватт). Это , если Вы приобретаете б.у лазер и ручка в форме пистолета. Те , кто говорит, что в ручке 800 ватт при наличии 6 полос ( 6 бар) сильно лукавит или прямо обманывает. Так же есть вертикальные лазеры. Был 1200 ватт. Его сняли с производства. Теперь есть 1600 ватт, но он торгуется несколько месяцев и непонятно какая у него надежность. Так как ремонтирую и делаю ТО лазерам, могу направить к своим коллегам.

Диодный лазер Ozero khanka ok 01 имеет излучатель 300  Ватт. То есть там 6 бар по 50 ватт. 6 рабочих баров. Длина излучения 808нм. Рассказы про гибридный стек, 500 ватт являются маркетингом и с реальностью не имеют ничего общего.

Диодный лазер Ozero khanka Pioneer- имеет излучатель 500  Ватт. То есть там 10 бар по 50 ватт. 10 рабочих баров. Длина излучения 808нм. Рассказы про гибридный стек, 800 ватт являются маркетингом и с реальностью не имеют ничего общего.  Сейчас появился 1200 ватт, но его качество под вопросом.

Диодный лазер Stelle laser ( в Росси марки DPL-4C, DPL-4B, ALD-1, LD-6, APQ-1S, DPL-4A, APDL-2B, ADL-5, LD-5, LD-2, ALD-2 , VOB DL300 / VOB DL300 new / VOB DL500 DL 300, DL500) стандартно имеет - 500 или 600 ватт. Если у Вас манипула с квадратом для охлаждения то это как раз максимум 600 ватт, но часто очень 500 ватт. В них не может стоять 800 ватт и тем более. Там обычные 808 нм.

Диодный лазер Zollaser ( бывает микро канал и макро канал). В обоих случаях 600 ватт, но макро канальный стек золлазер  часто перегорает, так как сила тока в аппарате подается слишком большая. Можно рассматривать только микро канал. И то, если этот именно лазер.

Диодный лазер mbt.

Pacer one - 300 ватт. То есть там 6 бар по 50 ватт. 6рабочих баров. Длина излучения 808нм. Рассказы про гибридный стек, 500 ватт являются маркетингом и с реальностью не имеют ничего общего.

Pacer one pro - 500 ватт. То есть там 10 бар по 50 ватт. 10 рабочих баров. Длина излучения 808нм. Рассказы про гибридный стек, 800 ватт являются маркетингом и с реальностью не имеют ничего общего.

Диодный лазер Estecica - 600 ватт. Мне попадался именно такой вариант.То есть там 10 бар по 60 ватт. 10 рабочих баров. Длина излучения 808нм и гибрид.

МОЙ ОБЩИЙ ВЫВОД ПРО ДАННЫЕ МАКРОКАНАЛЬНЫЕ ДИОДНЫЕ ИЗЛУЧАТЕЛИ В ДИОДНЫХ ЛАЗЕРАХ:

Это самые распространенные лазерные излучатели в аппаратах для лазерной эпиляции. Самые распространенные это 500 ватт ( 10 бар по 50 ватт). С точки зрения цены, если Вы купить и он потом сломается они будут менее дорогостоящие, чем менять мирко канальный лазерный стек, о которых я приведу информацию дальше.  Варианты маркировки диодных макро канальных стеков весьма различная : HPL-2112, HPL-5868, DVS-1010AI, LST-1010AI, HPL-2122, 81HD-500, DVS-1012AI, STE-L10008, MLKJ-71801202, HPL-7170, ADSS19V19776, ADSS16V02985, DVS-MS1006, COE-21V25375, PZ LASER, DVS-500, DVS-ML-1008, DVS-ML-1006, HPL-0274. Стоят в различных аппаратах типа  ADSS FG2000D +, FG2000B, FG4б AMUR X, ZOLLASER, ULTRALASER,  WINGDERM, PREMIUM ONE, PZ LASER, MEDICALASER, HONKON, D-Las 55, D-Las 120, D-LAS 60, Ozero Khanka, Pioneer, LaserLab, MagicOne, MBT, HONOR ICE,  SL-600, VOB DL300, VOB DL600 PACER ONE PRO.

Такие аппараты можно покупать, если в них будет тес- охлаждение и у них  не будет превышение токов для работы.

Вообще мощность излучения  1 бара симметрично току, который на него подают при работе. То есть диодный стек на 500 ватт ( 10 бар) подразумевает, что на него подается ток до 50 Ампер, чтобы он светил 50 ватт. В аппарате должен быть подходящий блок питания и хорошая система водяного охлаждения.

Я могу порекомендовать именно среди лазеров с макро канальной ручкой. ADSS FG 2000b  с диодным стеков 600 ватт из-за надежности аппарата.

ADSS FG2000B ПО ССЫЛКЕ.

 Если Вы хотите получить быструю консультацию по аппаратам в мессенджере whats app, то можете нажать на ссылку для перехода в диалог whatsapp .



Микро канальные стэки .  Различные микро канальные матрицы в диодных лазерах.

По факту все микроканальные бары похожи по качеству. То есть мощность ручки пропорциональна количеству рабочих баров умноженных на 100.

В данной части приведу варианты микро канальных стеков, но чем больше суммарная мощность - тем лучше должно быть водяное охлаждение в диодном лазере.

Лазеры с микро канальными барами излучают до 100 ватт на 1 бар. То есть они выглядят в виде пластинок собранных вертикально друг на друга. Минимальное количество микро канальных баров, которые  я встречал это 3 бара. То есть ручка будет иметь мощность 300 ватт. В аппаратах kiers 144 например 6 пластин ( баров). В некоторых лазерах попадались 16 баров, то есть ручка предусматривает излучение 1600 ватт.

Если в разделе выше  я выделял макро канальный бары, где у них бывает 50 ватт на 1 бар, 100 ватт на 1 бар и к примеру 60 ватт на 1 бар, и то это исключение, то микро канальный бары ( сами пластинки) отличаются размерами и чуть внешним видом.

Ниже представлены виды микро канальных баров для лазеров.

Сразу отмечу, что диодные лазеры с микро канальным стэком всегда стоят дороже, требуют обязательной замены во время фильтров, но зато дольше прослужат, если относиться к вашему аппарату бережно.

 ДАЛЕЕ ПОКАЖУ КАКИЕ ДИОДНЫЕ ЛАЗЕРЫ ВЫ МОЖЕТЕ ВСТРЕТИТЬ.



 Диодный лазер для эпиляции кирс 144 ( kiers 144). В ручке 6 пластин, которые очень редкие.

На фото сгоревшие стэки от лазеров kiers 144. Сами по себе кирс хорошие диодные лазеры, но обязательно нужно чаще менять фильтры. Там стоит комплект из 2 фильтров. 1 фильтр с полипропиленом и 1 с ионной смолой. Внутри баров есть микро каналы для прохождения воды. Если не менять фильтры, то они могут забиться, будет снижена скорость циркулирования воды через диодный стэк и бары перегорят.

То есть если у вас сгорели бары для kiers 144, для этого аппарата есть несколько вариантов:

- купить ручку в сборе ( можете ко мне обратиться, на данный момент ручки в основном под зказ).

- поставить новый стэк либо отлельно бары. Но так как отдельно не купить в Китае по штучно, то отдельно ставятся пластины с б.у. манипул. Образно говоря и двух собирается одна.

- ПОСТАВИТЬ  вместо сгоревшего стека кирс 144 МАНИПУЛУ АНАЛОГ ВМЕСТО ОРИГИНАЛЬНОЙ.

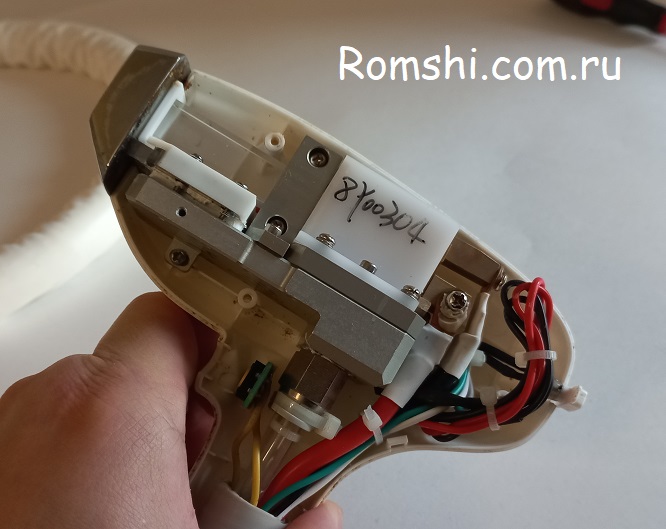

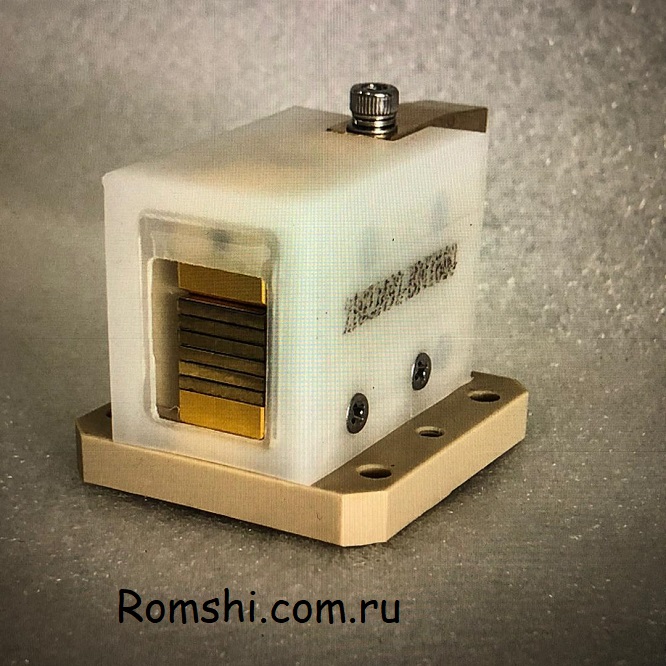

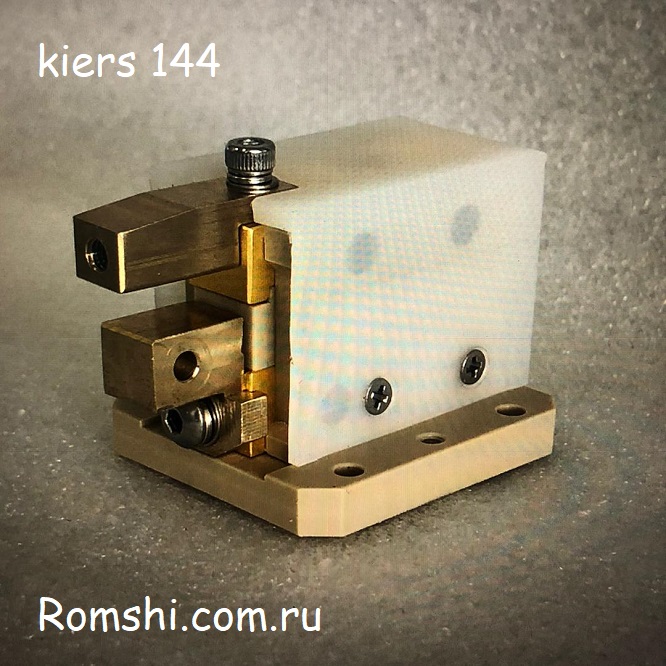

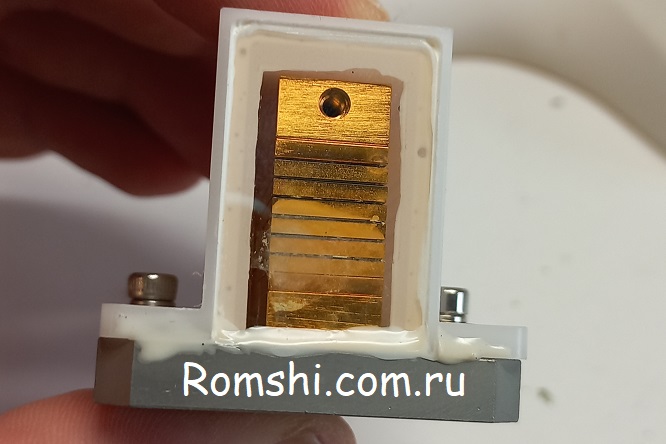

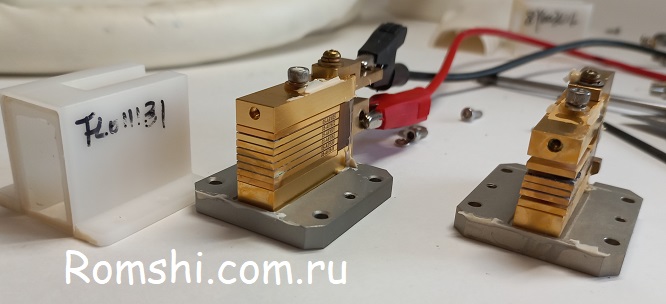

Такой внешний вид излучателя для аппарата kiers 144.

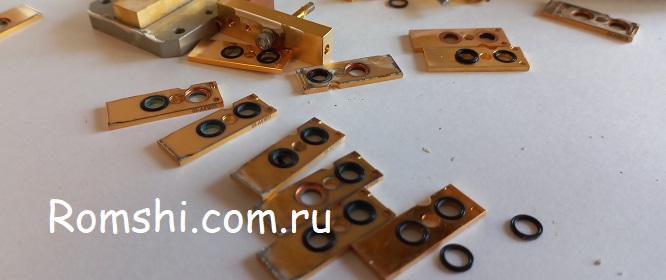

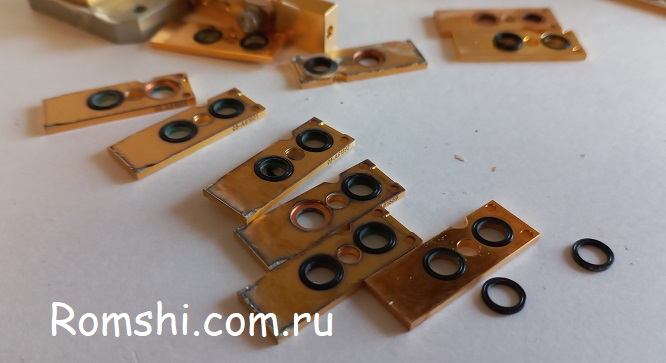

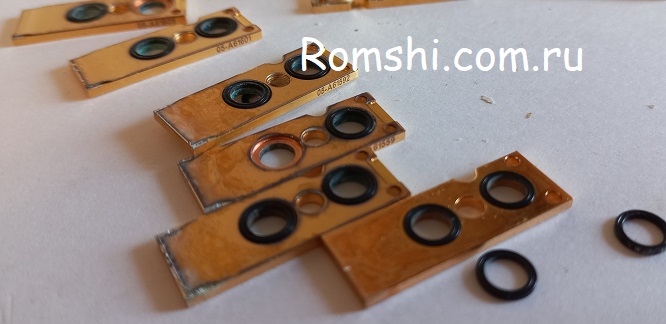

Ниже на фото бары от диодного лазера kiers 144.

Вы не сможете поставить в ручку от кирса микро канальные бары от другой модели диодного лазера. Либо ставятся оригинальные бары по отдельности - либо можно поставить манипулу аналог.

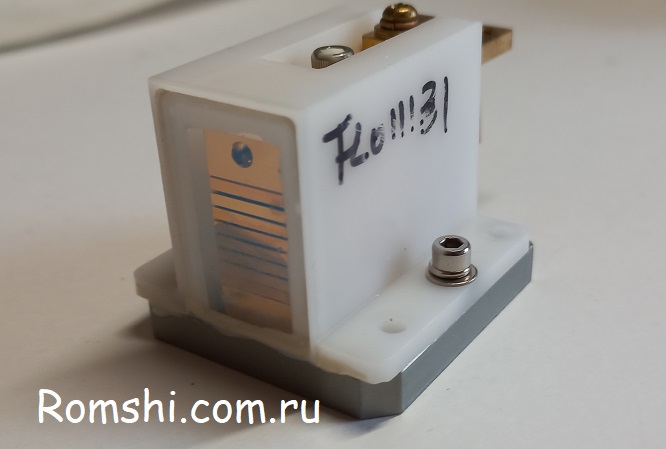

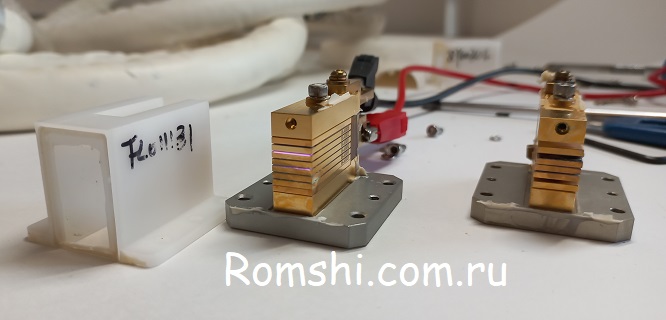

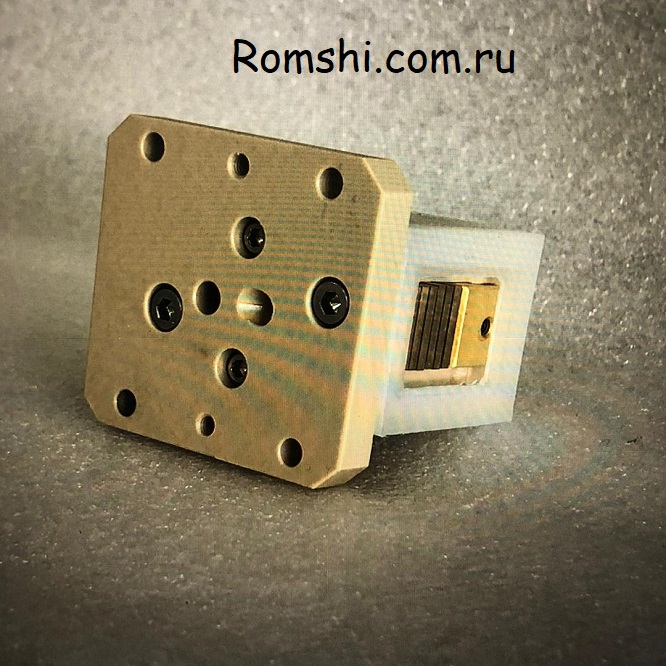

Ниже пример стека, который ставится, если у Вас сгорел ваш диодный стек.

При запросе на данные детали важно знать, какое подключение воды снизу.



  Диодный лазер для эпиляции  zollaser. В ручке 6 пластин, которые дают излучение 600 ватт.

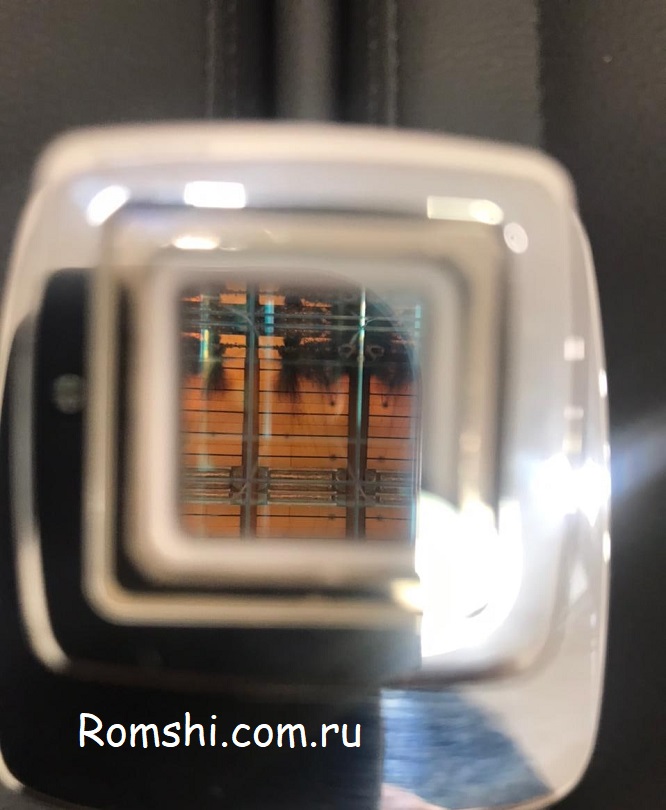

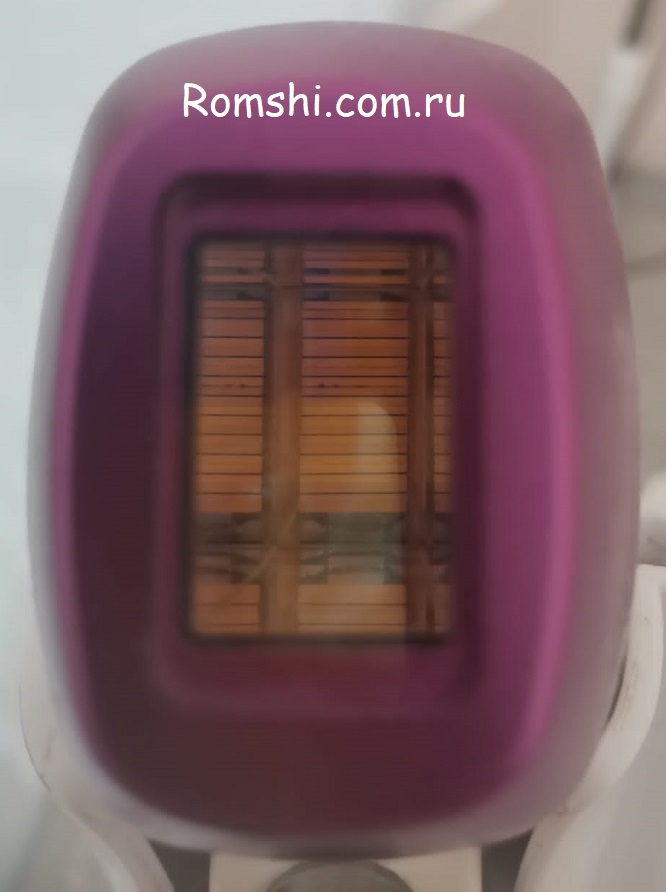

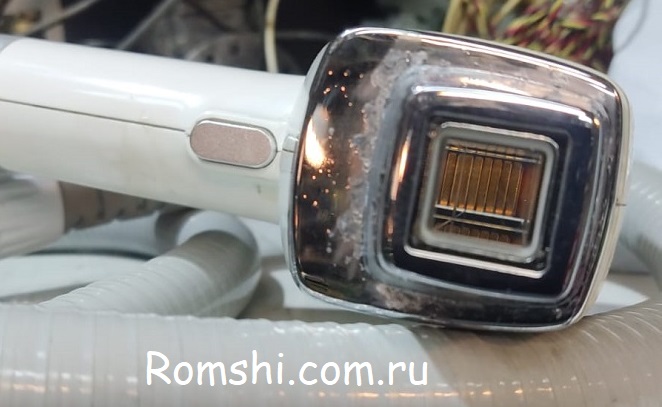

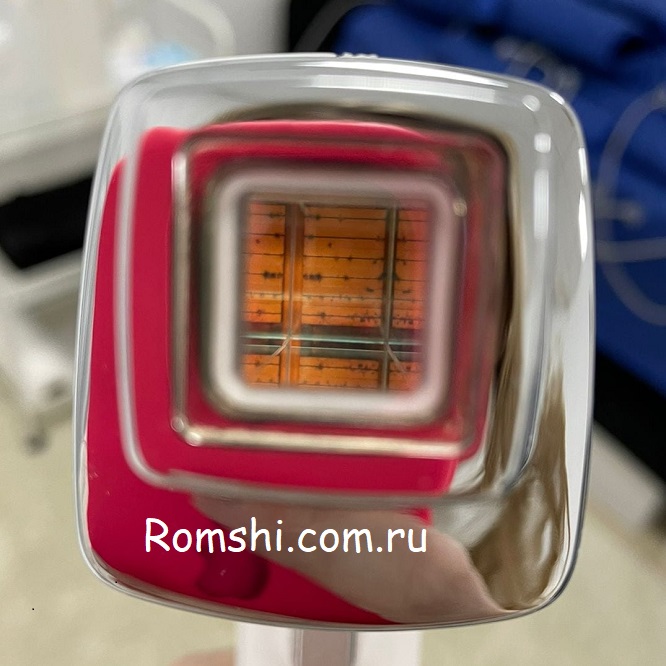

На фотографии ниже через окошко ручки zollaser видно 6 пластин. Это и есть микро канальный стэк мощностью 600 ватт.

Фото сзади, где подключаются питающие провода. То есть при замене диодного стэка паяльником работать не надо.

То есть если у вас сгорели бары для zollaser  для этого аппарата есть несколько вариантов:

- поменять отдельно вышедшие из строя микро бары в ручке золлазер.

- поставить манипулу аналог аналогичной мощности.

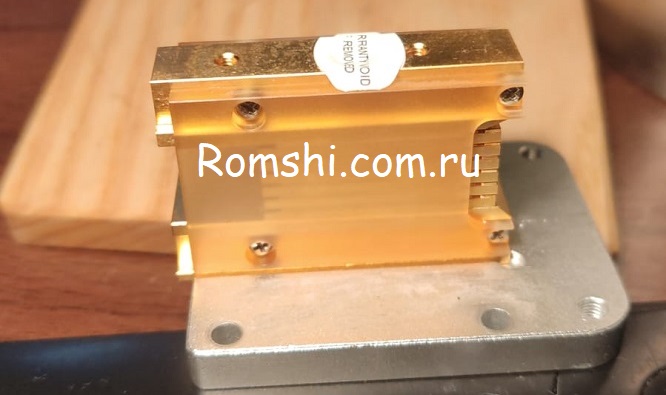

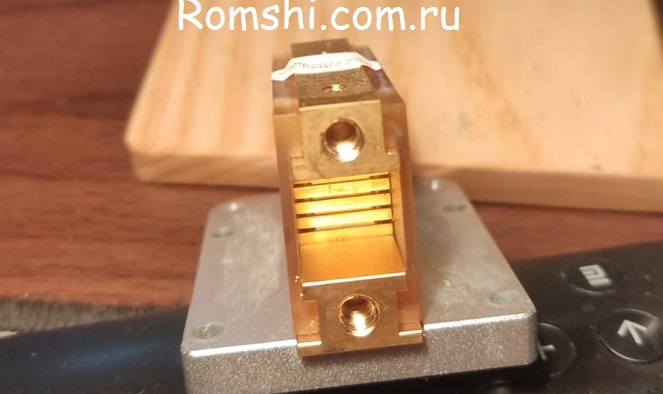

- поменять полностью диодный стек внутри ручки диодного лазера. Так он смотрится сбоку. Справа при подачу напряжения горят полоски ( 6 баров).

 Сам по себе микро канал надежный стек, но обязательно нужно чаще менять фильтры. Там стоит комплект из 2 фильтров, которые точно такие как в аппарате кирс 144. 1 фильтр с полипропиленом и 1 с ионной смолой. Забегая на перед тут стоят такие вот фильтры.

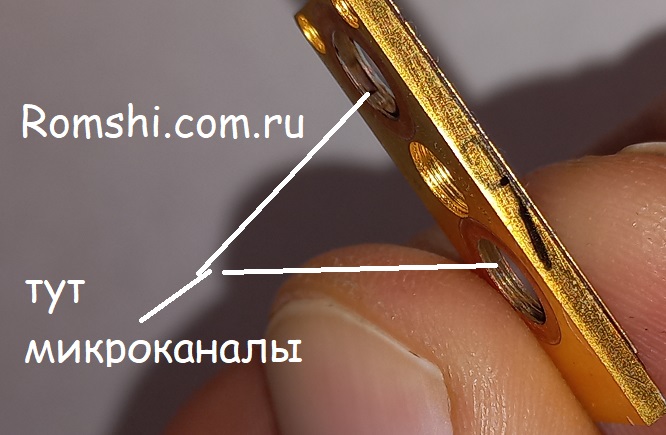

Внутри баров есть микро каналы для прохождения воды. Если не менять фильтры, то они могут забиться, будет снижена скорость циркулирования воды через диодный стэк и бары перегорят.

Что касается zollaser, то в нем часто бывают проблемы с электроникой, кнопками в ручке , проводами и если особенно стоит не микро канал, а макро, то стэк часто перегорает. Он выдает хорошую мощность, но подводит периферийные составляющие в лазере.

Вот кстати пример сгоревших баров на ручке Zollaser.



В данных случаях максимальный выход из строя макро канального диодного стека от лазера zollaser. Как описывал выше в статье на фото видны ДВОЙНЫЕ БАРЫ. Расстояние между барами не самое удачное для макро канальных стеков. Поэтому даже наличие компрессора в системе диодного лазера золлазер не спасает сильно  стоящий  внутри стэк. Покупателя могут заманить словами о компрессоре в системе, но именно золлазер я бы брал с микро канальной сборкой, если Вам понравился аппарат. Макро канал в данных лазерах лично я не рекомендую. Мое мнение.

Микро канальные ручки в диодных лазерах Хонкон. Некоторые варианты.

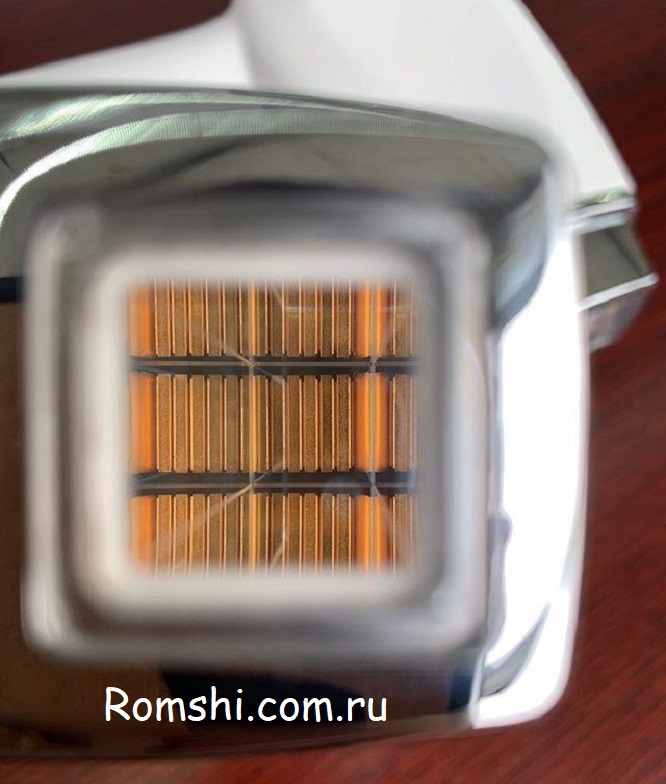

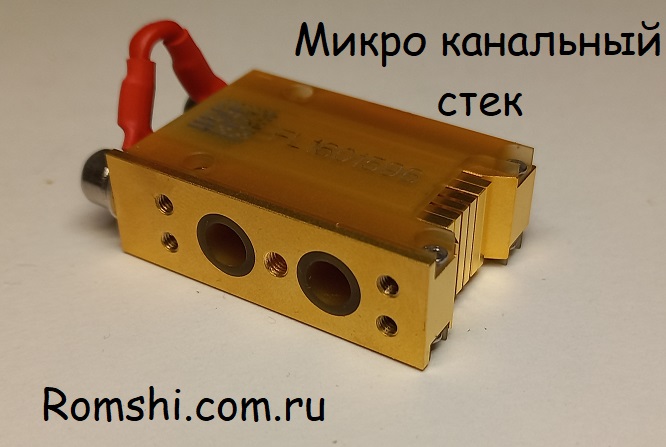

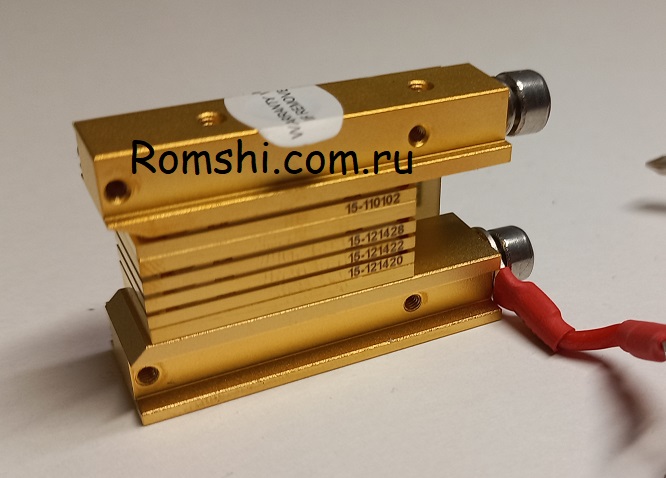

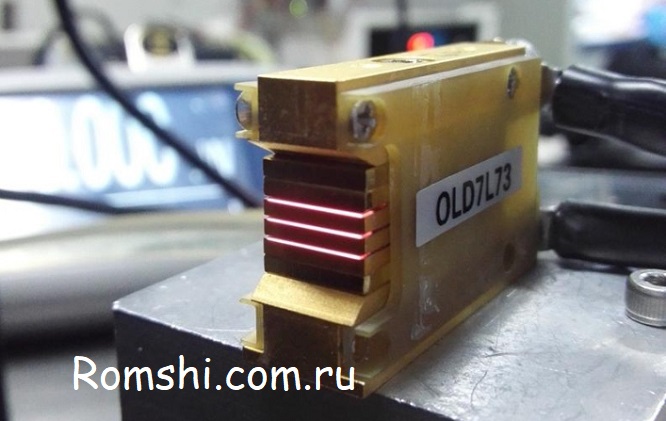

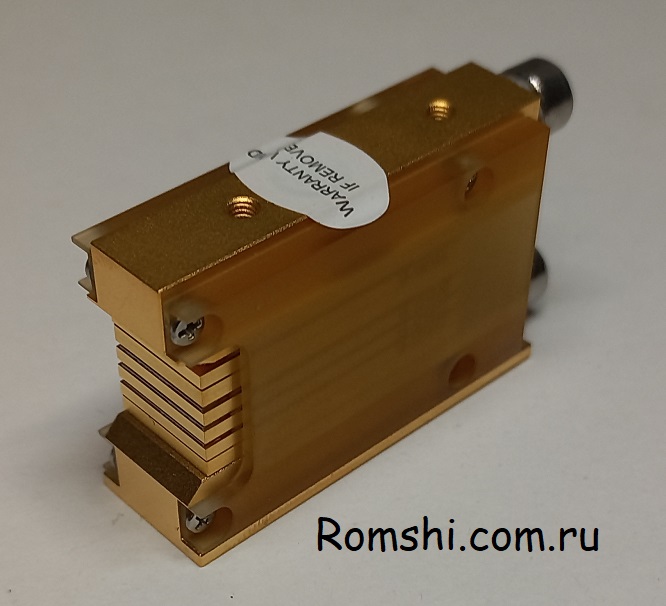

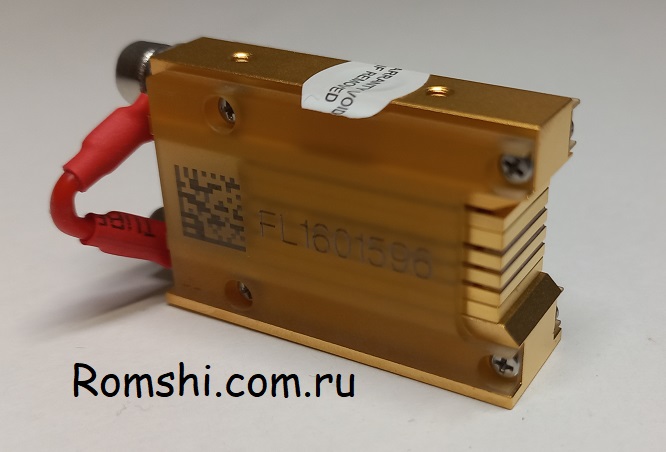

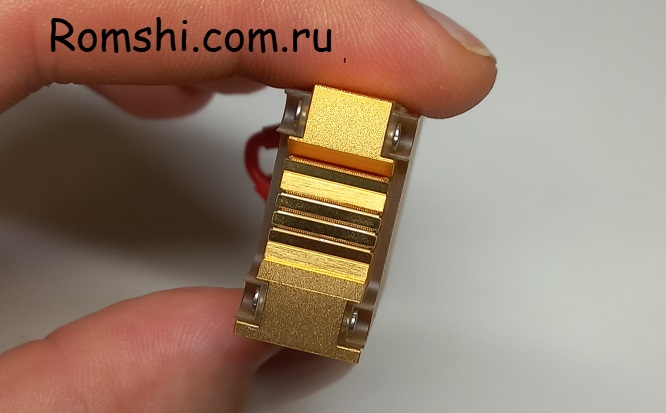

На фотографиях ниже стэк ( диодная матрица) для диодного лазера Хонкон. В лазере Honkon, как и в Zollaser, Kiers 144 есть варианты как макро канального диодного стека так  и микро канального стэка. Разница в том, что для микро канала нужна супер чистая вода, для макро канала нет так важна вода, а как какой ток на него подается.

При должном уходе за аппаратом микро канал прослужит дольше. Сами же китайцы ставят макро канальные стеки в ручки лазеров, чтобы уменьшить себестоимость диодного лазера. Разница в цене отдельно как детали несколько раз.

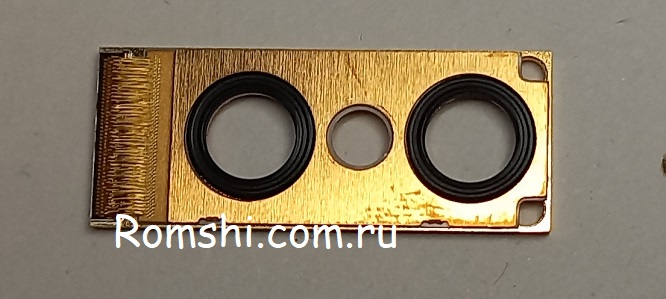

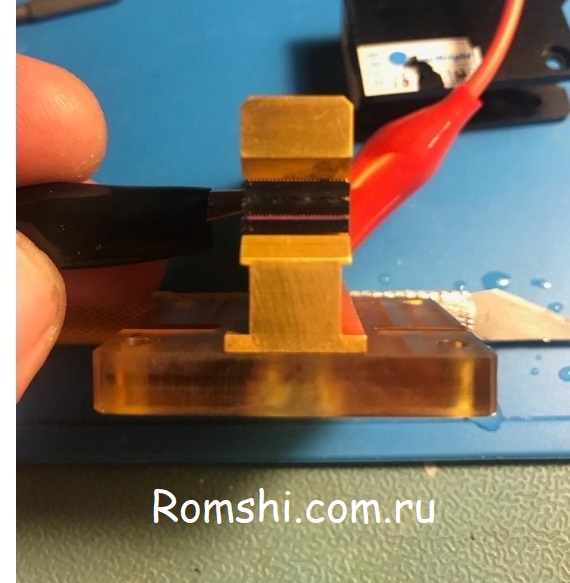

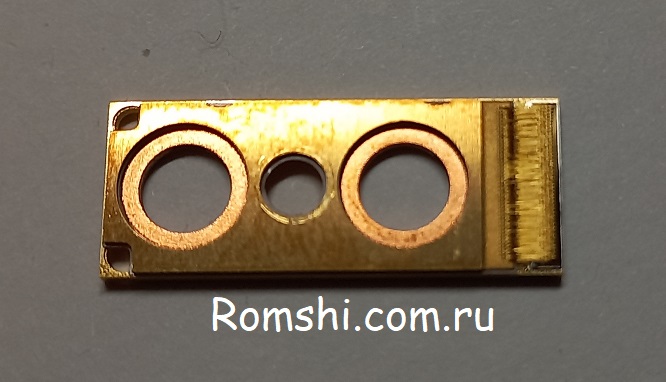

 На фотографиях диодный бар для диодного лазера Хонкон ( Honkon). Слева та часть, которая и дает излучение.

Данные бары не дешевые , так как состоят из золотого напыления.

На фотографии диодный бар для диодного лазера Хонкон ( Honkon). Если присмотреться в черный правый круг, то видно отверстие. Через него как раз и циркулирует жидкость.

ЕСЛИ НЕ МЕНЯТЬ ВО ВРЕМЯ ФИЛЬТРЫ ДЛЯ ВОДЫ И САМУ ВОДУ 1 РАЗ МЕСЯЦ ( ДИСЦИЛИРОВАННУЮ), ТО МИКРОКАНАЛ МОЖЕТ ЗАБИТЬСЯ ЧАСТИТАМИ.

Если Вы решили купить аппарат с микро канальной ручкой, то замена фильтров очень важно. В диодном лазере Хонкон есть датчик качества воды, точнее ее проводности. Если вода не очень, то датчик должен сработать.

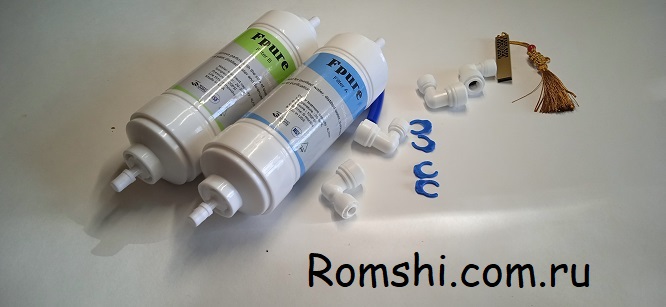

Фильтра есть в наличии для лазеров. Видео тут. Если в Вашем лазере перегорит микро канальный бар, то с ним намного проще, чем как писал ранее с диодным лазером киерс 144.

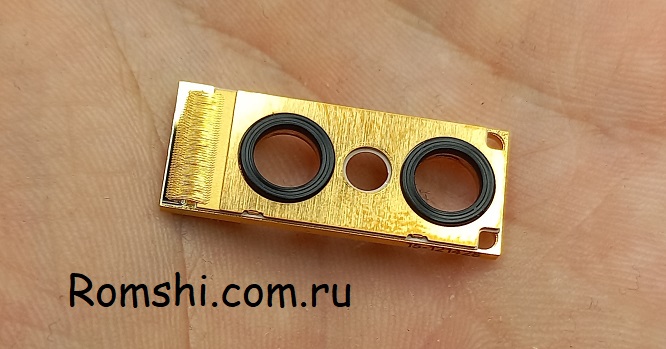

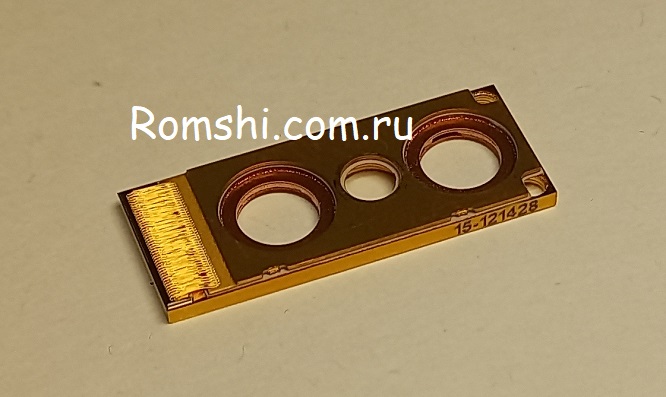

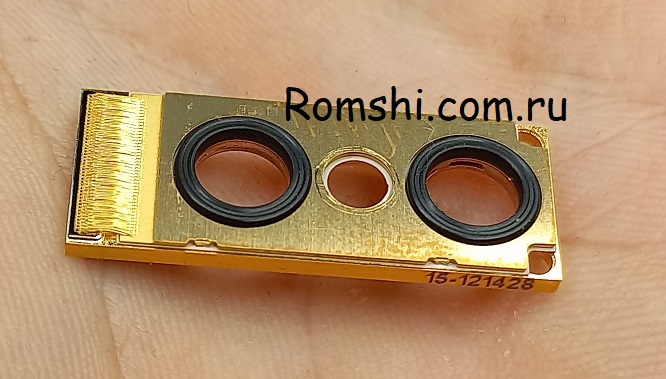

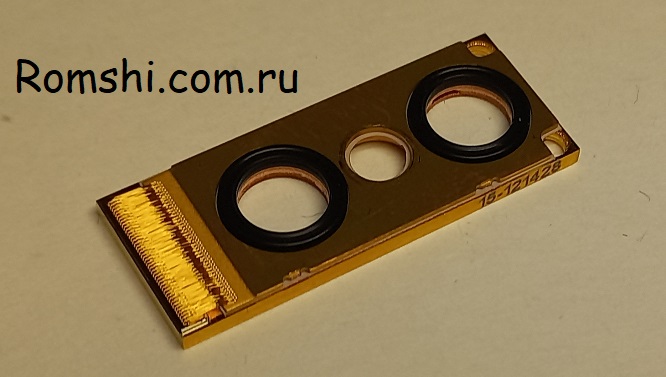

Так смотрится новый лазерный микро канальный бар от ручки диодного лазера Хонкон, но есть и другие. Это более стандартный.

 На данный момент цена данный баров от 30тыс. за 1 штуку.

Ниже еще пару ракурсов диодного микро бара в излучателе от Хонкон.

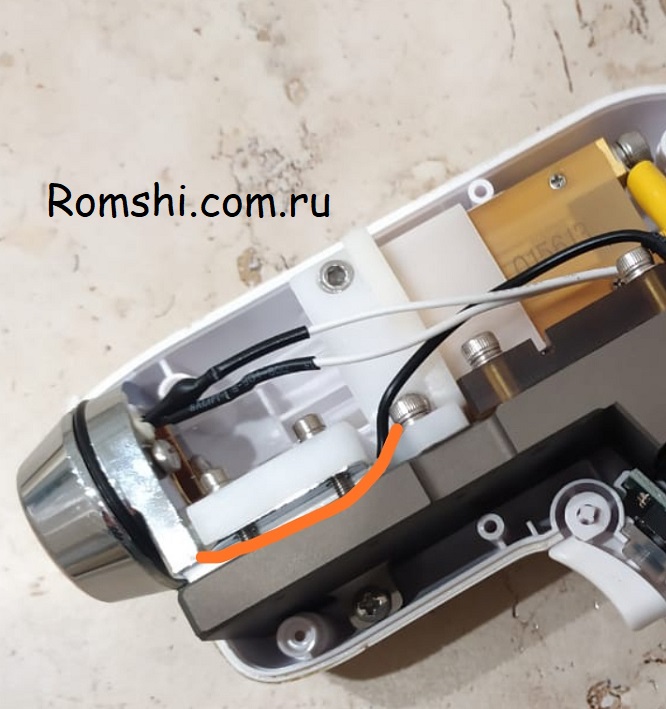

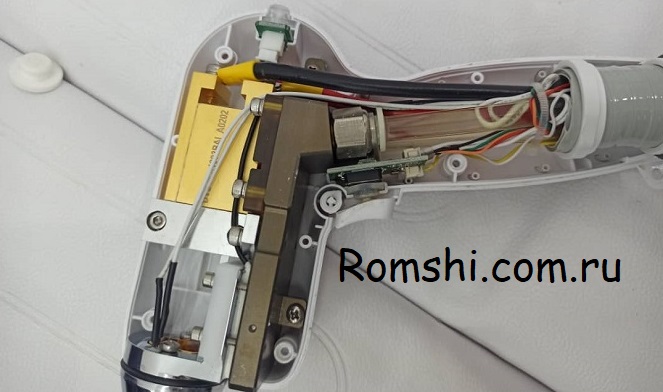

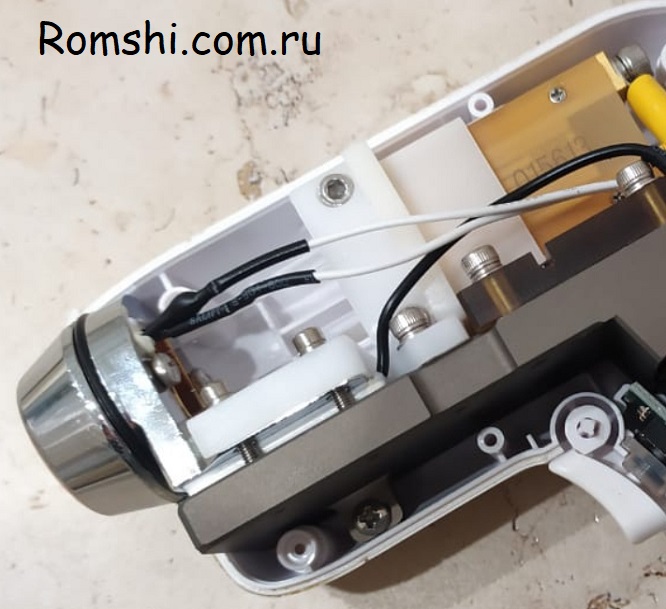

А вот так смотрится уже диодный стэк непосредственно в ручке от аппарата Хонкон.

Подключение воды снизу.

Это был вариант для матрицы 300 ватт. В конкретном стеке стоит 3 бара рабочих и 3 бара обманки. По факту схожие бары в аппаратах  klsi, inmoution, но есть варианты 300 , 400 500  и 600 ватт. То есть я встречал все варианты.

А фото пример сгоревшего стека. Горит 1 бар из 3.

Ну еще покажу такое фото. Это частично разобранный микро канальный бар от диодного лазера Хонкон.

А теперь фото макро канального стека с той же мощностью 300 ватт.

Еще раз подмечу. На фотографии ниже цельный диодный стэк ( макро канал 300 ватт). Стоит точно в такой ручке, отличается лишь переходной пластинкой для установки в ручку.

Через окошко в ручке, если посмотреть 3 двойных полоски с хорошим расстоянием между собой. 3.4 мм. Вероятно прочитав про макро канальный стеки в начале статьи Вы уже сможете понять, что тут 300 ватт.

Если будет микро канал, то будут одинарные полоски. На фото ниже четко видно , что это микроканальный стэк. Количество полос 6 штук. Но рабочих от 3 до 6,  в зависимости от того, что выбрал производитель.

  Если Вы хотите получить быструю консультацию по аппаратам в мессенджере whats app, то можете нажать на ссылку для перехода в диалог whatsapp .

Перед тем, как описывать микро канальные бары покажу, что с ними бывает, какие проблемы. На фото микро канальный бар ( пластинка) шириной 11 мм. Это новый.

А вот фотографии испорченных микро канальных баров, которые полностью или частично вышли из строя. Фото сделаны под микроскопом.

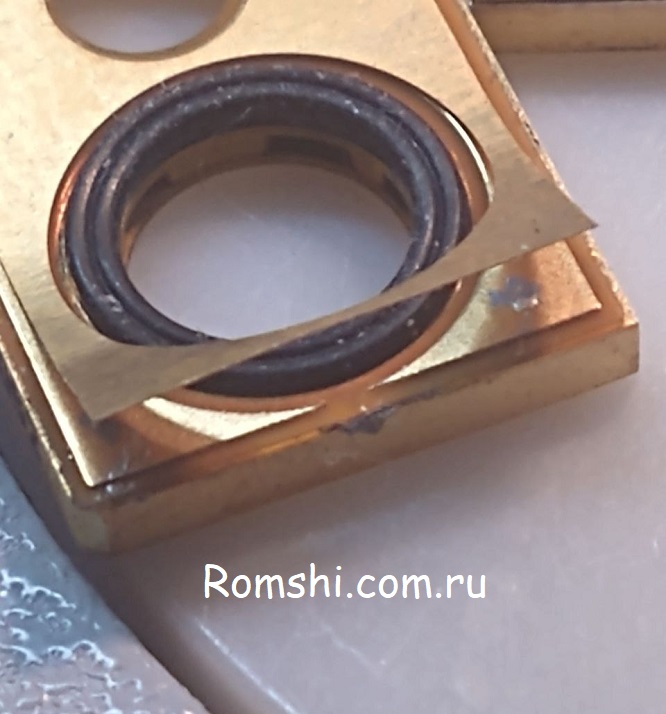

Сам микро канальный бар покрыт золотым напылением, которое может отслаиваться от перегрева.

Это тот самый новый бар, но если бы он уже отработал не мало.

Частично микро канальный бар состоит из изолятора, на который специально уложен ток проводящий слой.

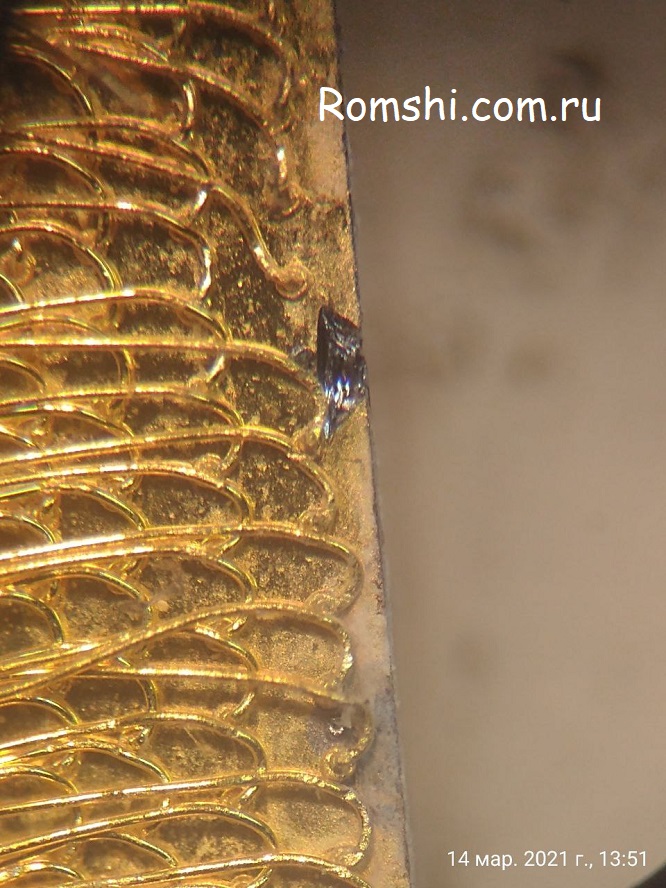

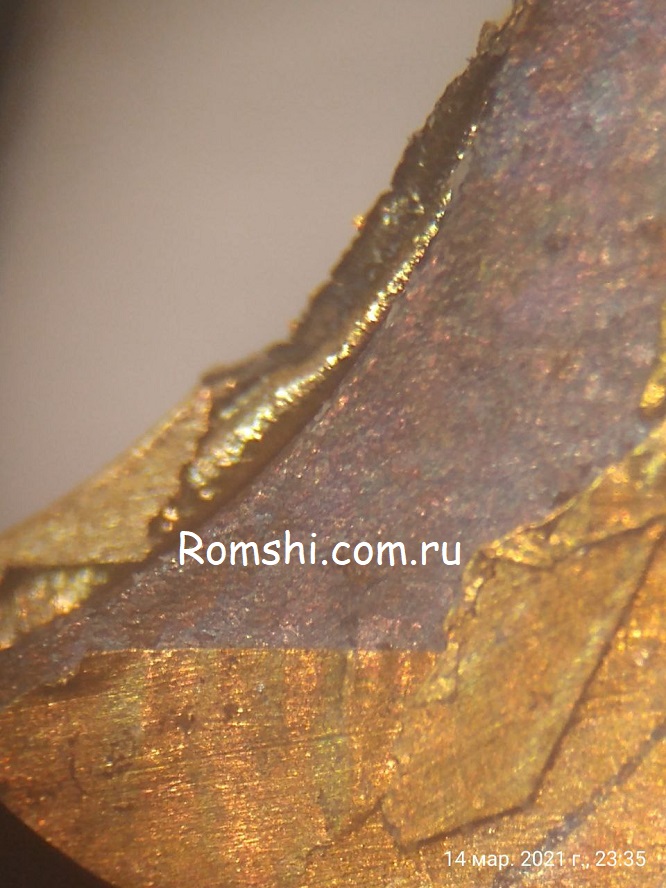

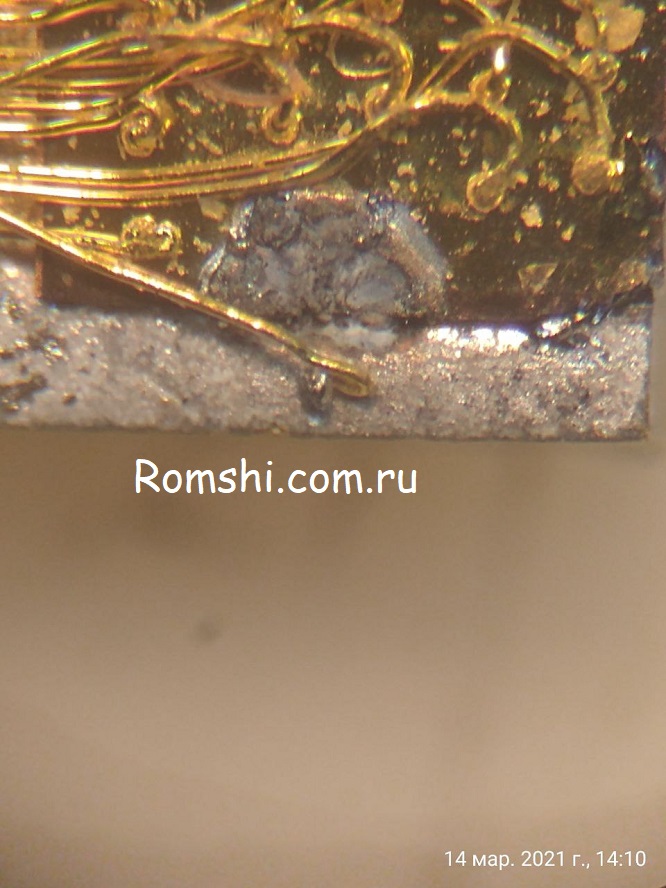

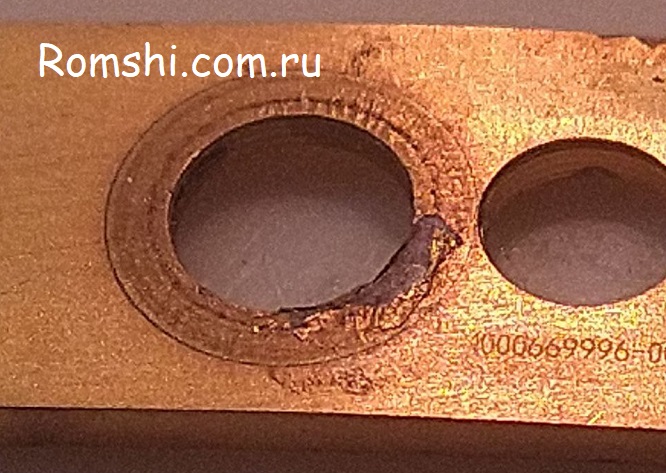

 на фото виден отколотый кусок от микро канального бара диодного лазера.

 Данный был залит водой, что можно увидеть по оставленным следам. То есть можно сделать вывод, что микро канальные бары осторожности.

На фото ниже виден явный прогар. Такой лазерный бар не будет работать должным образом.

На данном фото нет золото содержащей оболочки. Вероятно, золото, отслоившись от медной пластины может перекрывать микроканалы внутри лазерного бара, что приводит к его выходу.

 Еще 1  заметный пример, что золотое покрытие отслаивается. На всякий случай отмечу, что в ювелирной мастерской вам микро канальный бар никто не восстановит.  Микроканальный лазерный бар не просто кусок меди с золотым покрытием, а намного серьезна конструкция.

 Сделаю промежуточный вывод, самое важное для микро канальный стеков.

- заливать в лазер дисцилированную воду,

- менять вовремя фильтра и в системе должны быть фильтры грубой и мягкой очистки.

- температуры воды должна не быть выше 22 градусов для длительно работы стека.

- в лазере должна стоять мощная помпа для прокачки воды в микро каналах.



Диодные лазеры  c микроканальными ручками от Oriental Laser.

Рассмотрим ниже вариант 1600 ватт. На данных фото с осмотра 2 ручек от 1 модели лазера с микро канальной диодной матрицей.

Данный стек имеет 16 рабочих бар.

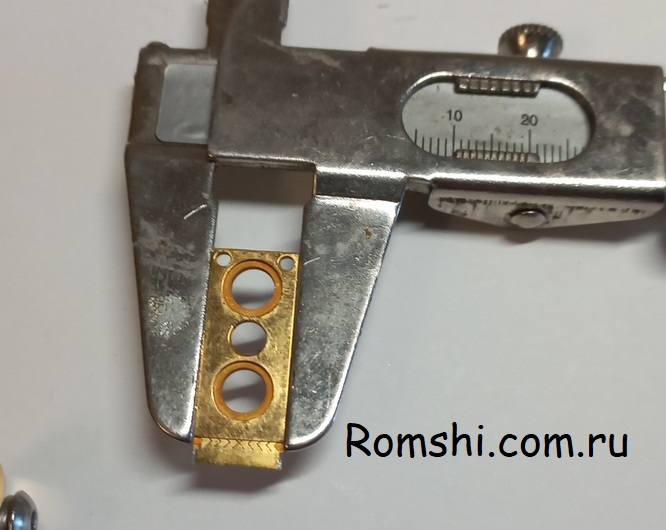

В данном случаи ширина 1 бара 11 мм.

На фото пример со сгоревшим 1 баром. Была просьба заменить 1 бар, но осмотр под микроскопом показывает, что остальные бары, которые светят, под увеличением не в самом идеальном состоянии. Следует отметить, что в диодных лазерах с такой микро канальной матрицей должен быть компрессор с фреоном и мощная помпа для прокачки воды. В Китае такие аппараты в районе 7000 долларов, так как сам лазерный стек на 16 бар 1600 ватт и плюс гибридный ( полоски разной яркости) стоит в районе 4500 долларов.

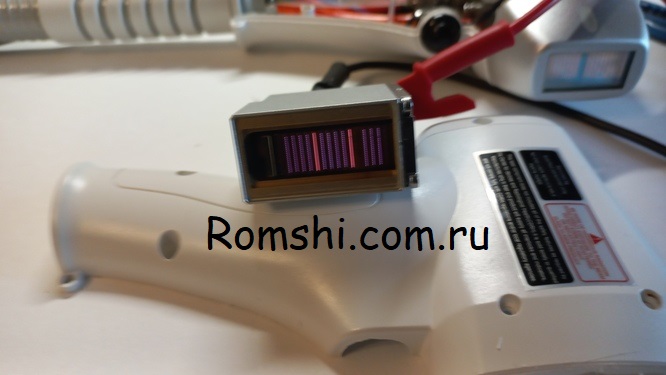

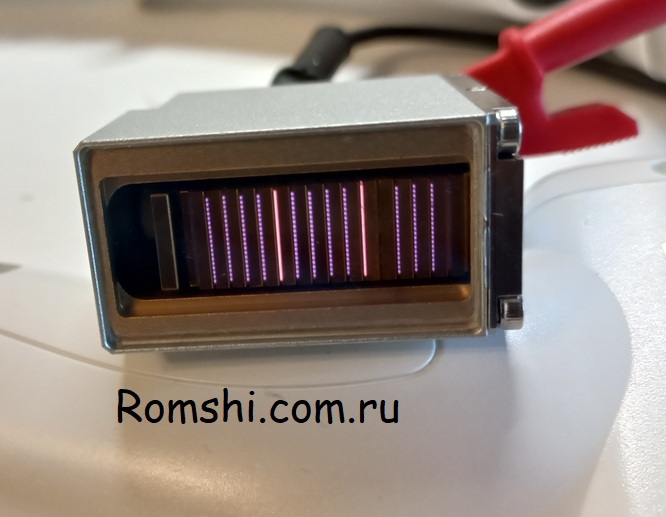

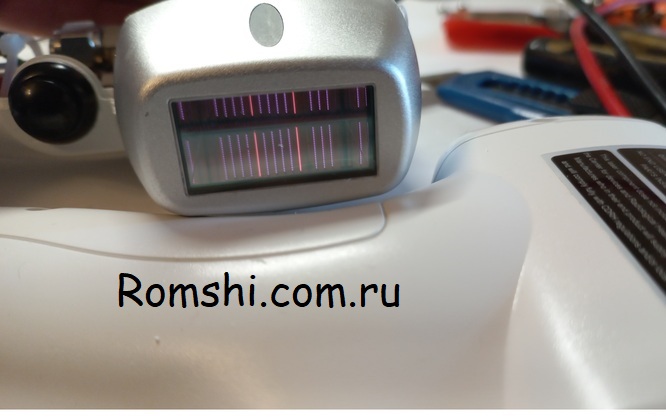

На фотографии ниже горят 13 полос , 1 сгоревшая правее розовой, но еще по краям тоже горят, но камера слабо передает свечение. Глазом длину 1064 нм нельзя увидеть, только через телефон и то не через все.

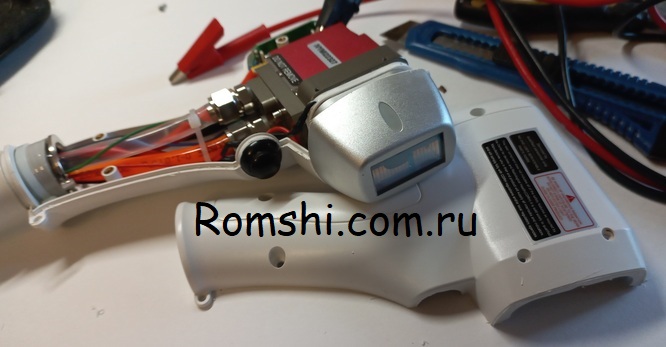

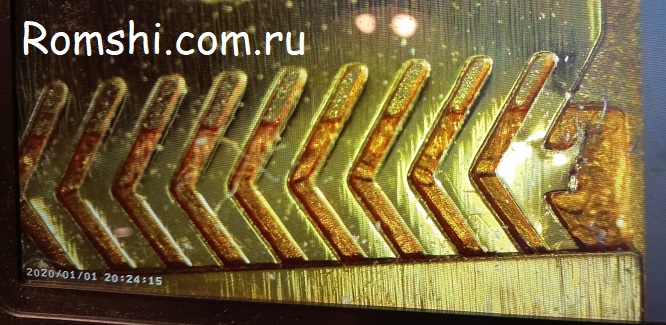

Так выглядит устройство ручки от этого лазера. Как правило во многих ручках стоит так же датчики температуры.

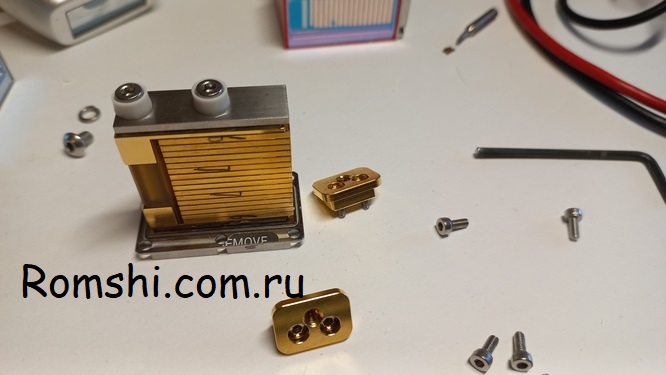

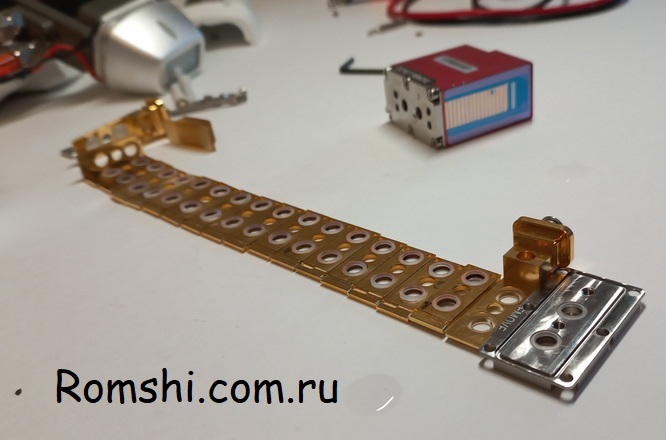

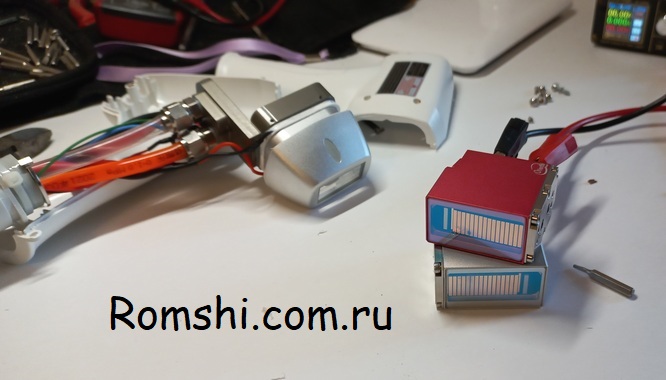

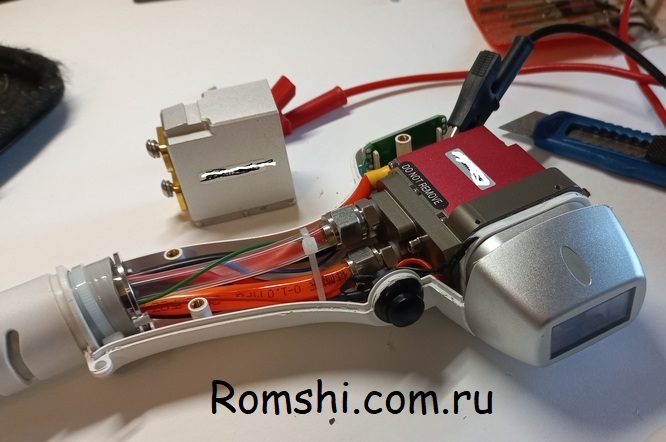

Еще несколько фото данных ручек в разобранном виде.

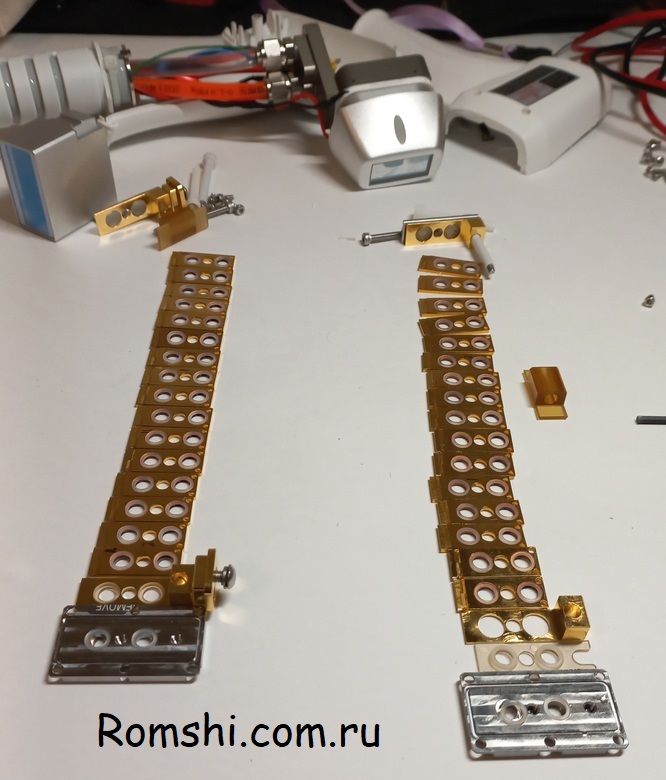

А так уже смотрятся 2 разобранные ручки со стеками по 16 бар, которые выдают 1600 ватт.

Если у Вас уже есть диодный лазер с микро канальным стеком и перегорел 1 стек, то Вы можете обратиться по поводу ремонта и запасных частей. В большинстве случаев можно поставить манирулу.

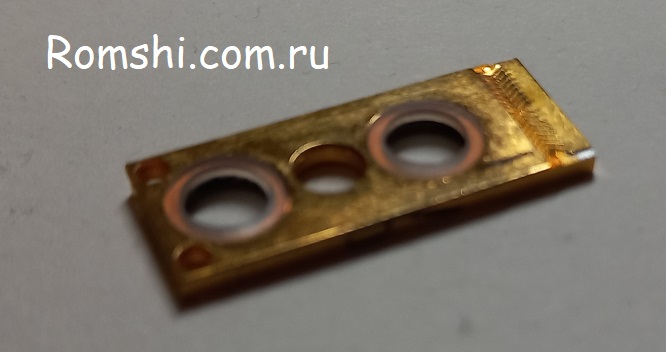

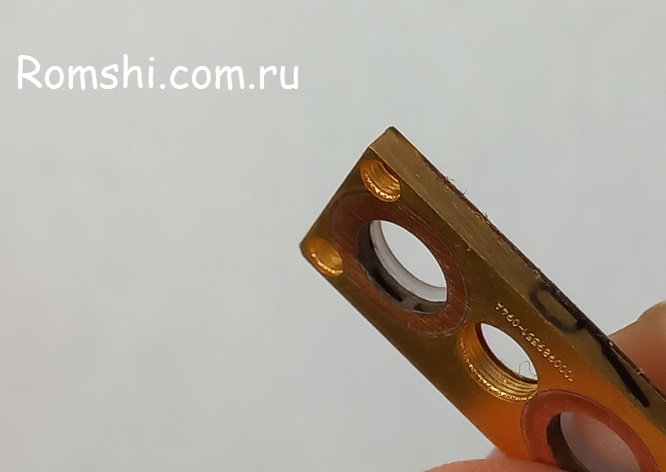

А так смотрится 1 микро канальный бар на 100 ватт для этих ручек.

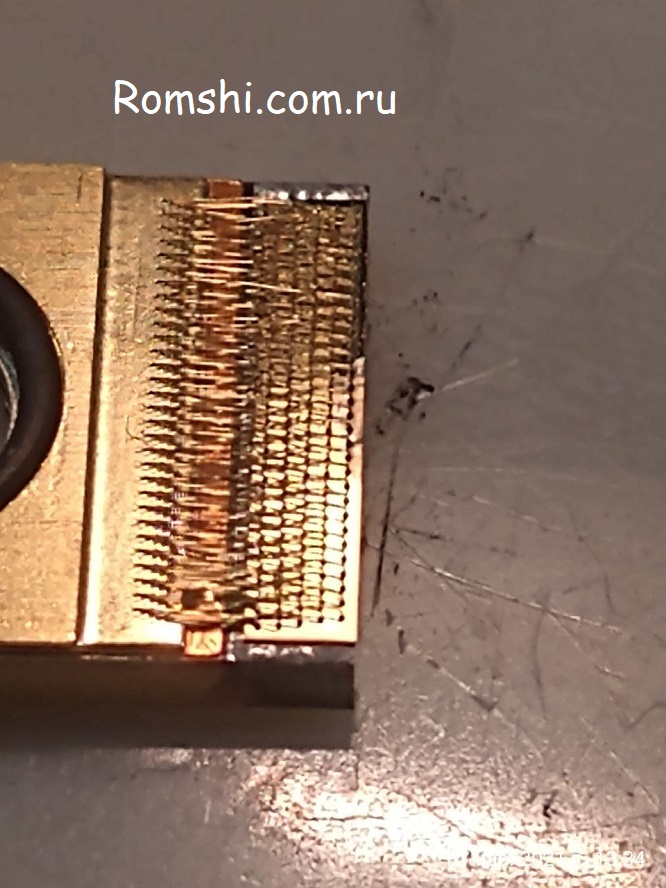

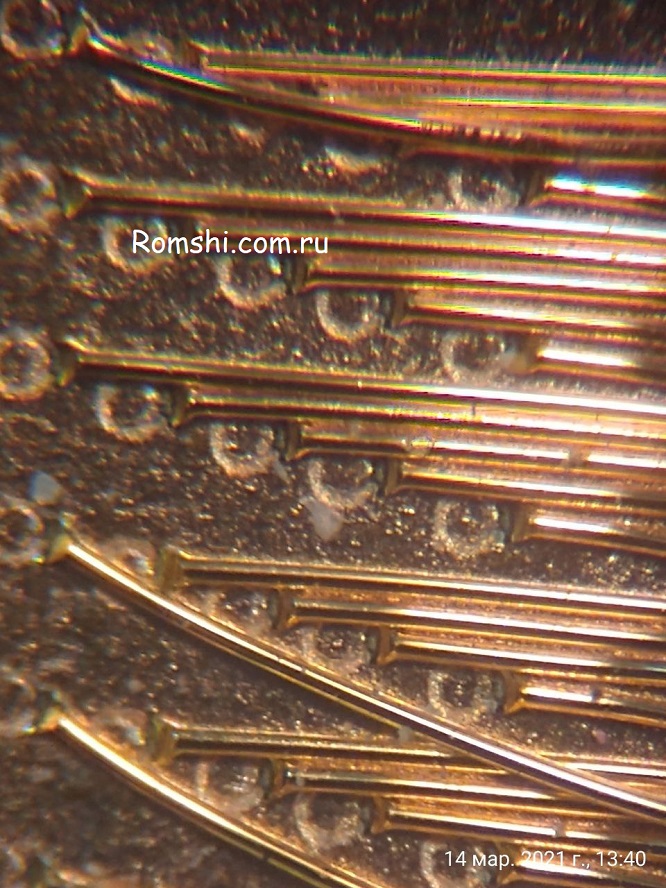

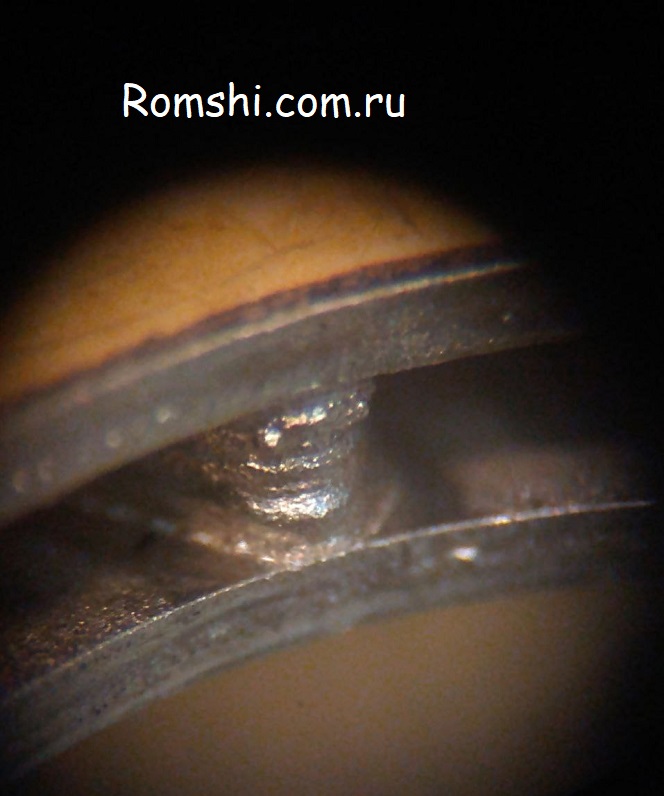

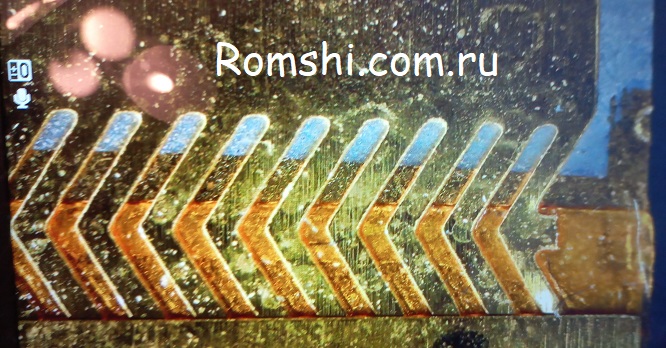

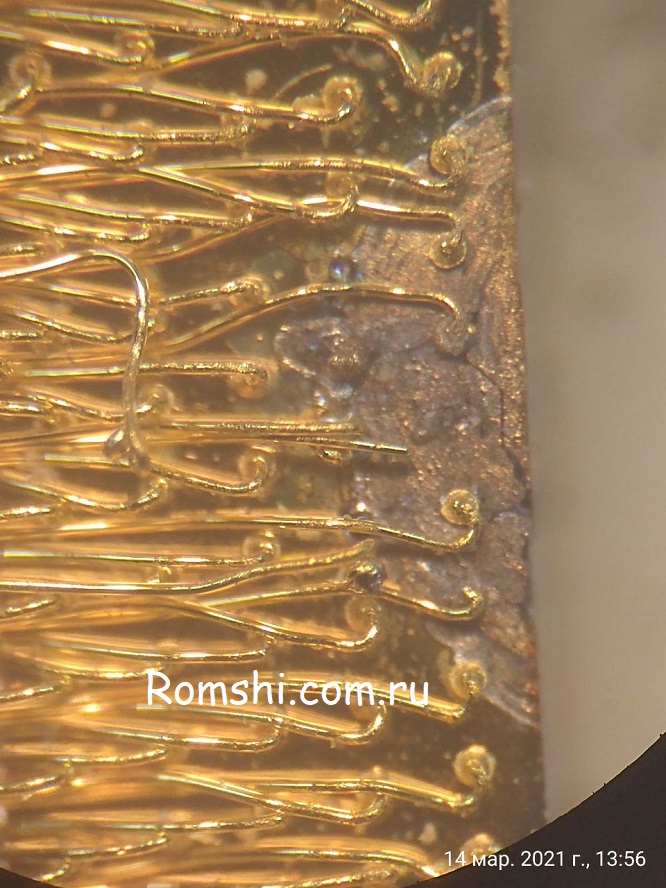

На фотографии 1 микро канальный бар под микроскопом. Вся поверхность золотистого цвета, что говорит о отличном состоянии лазерного бара.

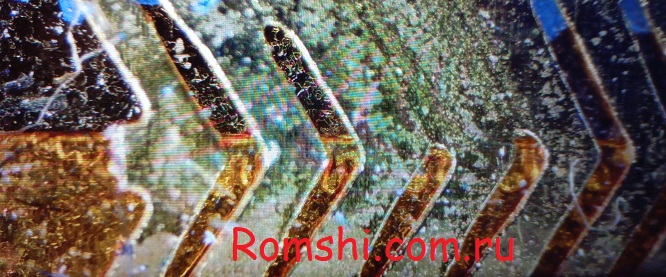

На данном фото видно уже небольшой износ микро канальной пластины от стэка.

На данном фото видно уже , что некоторые контакты у  микро канальной пластины уже оторваны. То есть она не сможет уже выдавать полноценную мощность.



Диодные лазеры  c микроканальными ручками от KLSI ( Inmoution).

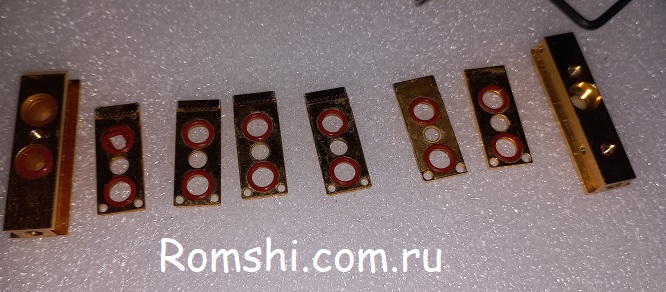

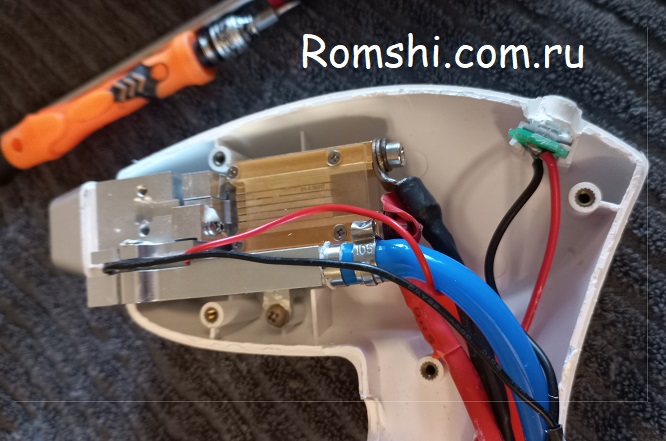

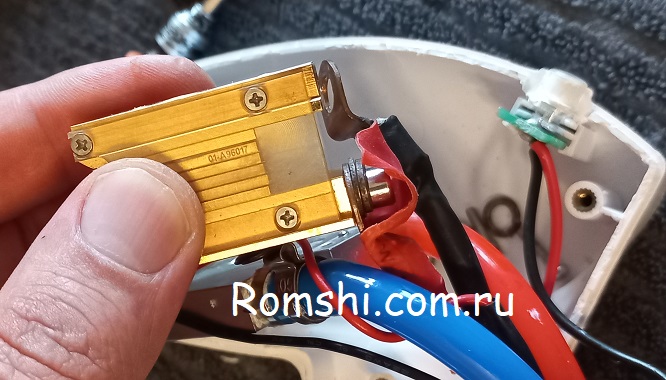

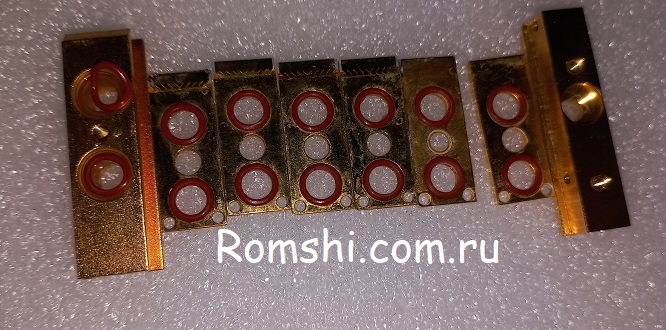

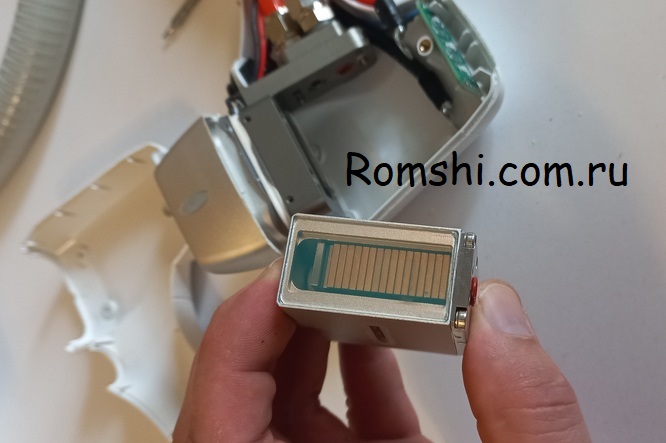

На фотографии ниже разобранная ручка еще 1 диодного лазера с микро канальной матрицей.

Как правило количество рабочих баров в такой конструкции 3, 5 и 6. Максимальная мощность, которая мне попадалась - это 6*100-600 Ватт.



В этом разделе статьи я привел различные варианты микро канальных баров, которые мне попадались. Если Вы решите купить аппарат с микро канальной ручкой имейте ввиду, что прям обязательно менять фильтры для воды, менять дисцилированную воду. Отмазка, что вы допустим не работали несколько месяцев на аппарате, то воду еще хорошая -  будет категорически не верным. Я показал примеры от 300 ватт до 1600.

Общая мощность обычно пропорциональна размеру окна примерно с одной плотностью энергии. То есть  я бы советовал больше брать мощность 600 ватт, так как по факту охладить 1600 ватт будет сложнее.

ДЛЯ ЗАКРЕПЛЕНИЯ ЭТОГО РАЗДЕЛА СТАТЬИ ПО ДИОДНЫМ МАТРИЦАМ Я ПРИВЕДУ ЕЩЕ В ПРИМЕР 10 фотографий, чтобы Вы могли перепроверить правильно ли Вы определили мощность аппарата. Правильные ответы под фото .

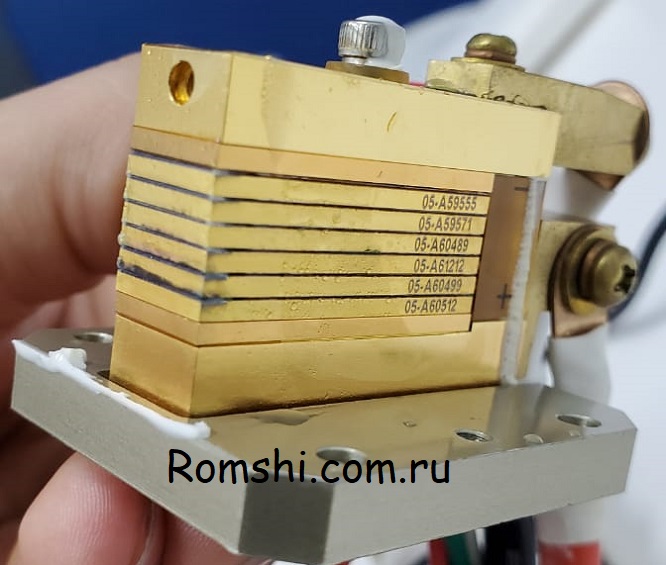

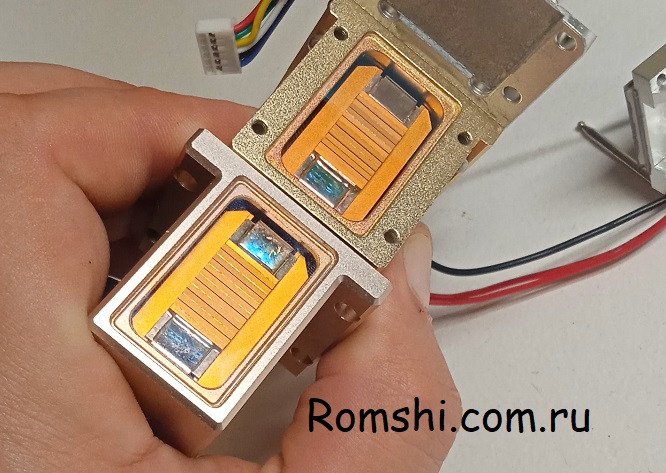

На фотографии выше 2 диодные матрицы. Каждая имеет 6 бар, то есть мощность 300 ватт ( 6*50). Если Вы смотрите через окошко в манипуле, то у Вас будет одинаковая картина. Но, при разборе ручки диодного лазера оказалось, что внешний корпус диодной матрицы отличался от стандартной.

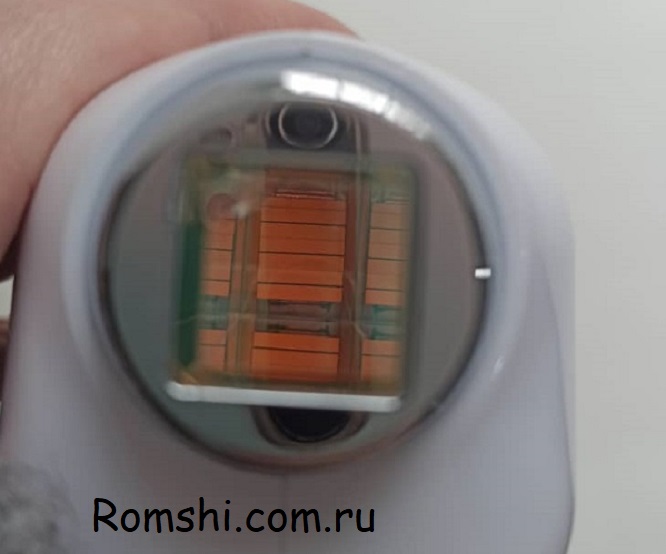

На фотографии выше диодный стэк от лазера Honkon . 800 ватт. Мы видим 8 полос, которые расположены на расстоянии 3.4 мм. В данном случаи 1 бар - 100 ватт.



А вот интересный случай просчета компании Хонкон. Изначально они сделали ручку на 800 ватт ( 8 бар по 100 ватт). Но оказалось, что слабая плотность энергии на квадратный сантиметр. Далее производитель решил оставить стэк в таком виде по размерам, но увеличили количество бар. На фото выше 12 бар. Продавцы заявляют, что это 1200 ватт, но следует посмотреть на расстояние между барами. При полноценной подачи тока для 1200 ватт бары выйдут из строя из-за перегрева. В данном случаи 12 бар выдают примерно 1000 ватт вместо 1200 без учета размера выходного окна.

Можно сделать промежуточный вывод, что в диодном лазере Хонкон 1200 кк выходная мощность 1200 является маркетингом.



На фотографии ниже запчасти для ручки диодного лазера: лазерный бар 600 ватт 6 бар , лазерный излучатель, диодный стек 600 ватт LST, DVS, HT, COE, adss, HR, диодная матрица 600 ватт адсс amur-x . Данный стек пригоден для лазера adss fg2000b, fg2000d.

ссылка на  youtube .

На фотографии ниже запчасти для ручки диодного лазера: лазерный бар 500 ватт 10 бар , лазерный излучатель, диодный стек 500 ватт производителей LST, DVS, HT, COE, HR. Макро канальная диодная матрица 500 вт 10 бар стоит в аппарат ozero khanka pioner, stelle laserDPL-4C, DPL-4B, ALD-1, LD-6, APQ-1S, DPL-4A, APDL-2B, ADL-5, LD-5, LD-2, ALD-2), adss fg2000b.

ссылка на  youtube .

На фотографии ниже макро канальная диодная матрица, диодная сборка для аппарата золлазер, zollaser, кирс 144 ( kiers 144) мощностью 600 ватт 6 бар..

ссылка на  youtube .

На фотографии ниже макро канальная диодная матрица, диодная сборка для аппарата Хонкон (Honkon) мощностью 800 ватт 8 бар.  Так еще бывает 12 бар 1200 ватт.

ссылка на  youtube .

На фотографии ниже макро канальная диодная матрица, диодная сборка мощностью 800 ватт. Слева 16 бар, посередине 8 бар и справа 8 бар. Это пример , что даже одна мощность диодного стека может выглядить конструктивно по разному.

ссылка на  youtube .

На фотографии ниже ОРИГИНАЛЬНАЯ макро канальная диодная матрица, диодная сборка для аппарата adss fg2000b, fg2000d мощностью 600 ватт 6 бар.

ссылка на  youtube .

На фотографии ниже макро канальные диодные матрицы, диодные сборки одного производителя . В данном размере корпуса бывает 200, 250, 300, 350, 400, 500, 600 ватт.

ссылка на  youtube .

На фотографии ниже макро канальная диодная матрица, диодная сборка для аппарата pz laser мощностью 500 ватт 10 бар.

ссылка на  youtube .

На фотографии ниже фильтры для кирс 144 ( kiers 144).

ссылка на  youtube .

На фотографии ниже фильтры для лазеров ozero khanka ok01 и pioneer.

ссылка на  youtube .

 На фотографии ниже запчасти для ручки диодного лазера: лазерный бар 200 ватт 4 бара , лазерный излучатель, диодный стек 200 ватт LST, DVS, HT, COE, HR, диодная матрица данной мощности стоит в самых простых аппаратах.

ссылка на  youtube .

На фотографии ниже запчасти для ручки диодного лазера: лазерный бар 350 ватт 7 бар и есть 400 ватт 8 бар , лазерный излучатель, диодный стек 350 ватт LST, DVS, HT, COE, довольно редкая модель.

ссылка на  youtube .

На фотографии ниже запчасти для ручки диодного лазера: лазерный бар 600 ватт 12 бар , лазерный излучатель, диодный стек 600 ватт LST, DVS, HT, COE, adss, HR, диодная матрица 600 ватт .

ссылка на  youtube .

 На фотографии ниже запчасти для ручки диодного лазера: лазерный бар 250 ватт 5 бар , лазерный излучатель, диодный стек 250 ватт LST, DVS, HT, COE, adss, HR, диодная матрица 250ватт.

ссылка на  youtube .



На фотографии ниже запчасти для ручки диодного лазера: лазерный бар 300 ватт 6 бар , лазерный излучатель, диодный стек 600 ватт LST, DVS, HT, COE, adss, HR, диодная матрица 300 ватт .

ссылка на  youtube .
